№ 155006

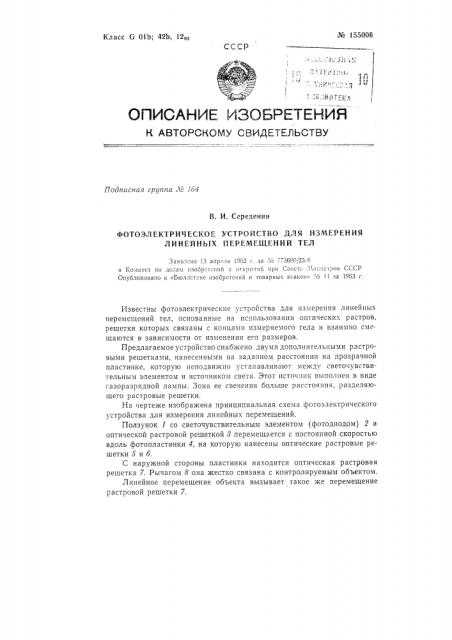

Газоразрядная лампа 9 засвечивает растровые решетки 8, 5, б, 7, фотопластинку и фотодиод. Пластинка неподвижно установлена между светочувствительным элементом и газоразрядной лампой, которая служит источником света.

В исходном положении освещенность фотодиода падает, так как линии растровой решетки 8 перекрываются линиями растровой решетки 5.

Когда ток фотодиода падает до критического значения, срабатывает схема управления 10 счетчиком имйульсов П, Ток на нее подается через усилитель 12, и счетчик начинает набор импульсов от стабилизированного генератора импульсов 18. При дальнейшем движении ползунка растровая решетка 8 и фотодиод выходят из зоны растровой решетки 5, и ток фотодиода достигает максимальной величины.

В момент совпадения растровых решеток 8 и 7 ток фотодиода вновь падает до минимального значения, вновь срабатывает схема управления счетчиком импульсов и отключает его от усилителя, В результате перемещения растровой решетки 7 на какое-либо расстояние от растровой решетки 5, счетчик импульсов выключается на более или менее длительное время.

Это приводит к набору счетчиком большего количества импульсов, которое однозначно определяет величину перемещения передвижной растровой решетки 7 с точностью не менее 0,1 лк.

Предмет изобретения

Фотоэлектрическое устройство для измерения линейных перемещений тел, содержащее источник света, освещающий светочувствительный элемент сквозь растровые решетки, о т л и ч а ю щ е е с я тем, что, с целью повышения точности измерения значительных по величине перемещений, устройство снабжено двумя дополнительными растровыми В решетками, нанесенными на заданном расстоянии на прозрачной пластинке, неподвижно установленной между светочувствительным элементом и источником света, выполненным в виде газоразрядной лампы с зоной свечения большей расстояния между растровыми решетками пл а стивен ки. № 155006 (з
