Страховочное устройство для перемещения по лестницам

Страховочное устройство для перемещения по лестницам

Иллюстрации

Показать все

Реферат



Изобретение относится к страховочным средствам и может быть использовано для предотвращения падения людей при перемещении по лестнице. Цель изобретения - повышение надежности страховки за счет ступенчатой фиксации замка на направляющей. Для этого в устройстве, содержащем замок, цилиндрическая направляющая 2 выполнена с продольной прорезью 5, а средства фиксации 3 - в виде трехзвенных подпружиненных параллелограммных механизмов, нижнее звено 11 каждого из них имеет противоположно направленные выступы для взаимодействия с замком и внутренней поверхностью направляющей. 5 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

®) Е 06 С 718

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

А-А

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЦТИЯМ

ПРИ ГКНТ СССР (21) 4251249/40-12 (22) 27.05.87 (46) 15.03.90. Бюл. № 10 (71) Трест по проектированию и внедрению новой техники в строительство

"Киеворгстрой" Главкиевгорстроя (72) В.И.Коломиец (53) 621 ° 867.5 (088.8) (S6) Заявка Великобритании № 1571376, кл. Е 06 0 7/18, 1980. (54) СТРАХОВОЧНОЕ УСТРОЙСТВО ДЛЯ

ПЕРЕМЕЩЕНИЯ ПО ЛЕСТНИЦАИ (57) Изобретение относится к страховочным средствам и может быть исполь.SU 1ЛИИЩ7 A 1 з ов ано для пр едо тв ращения падения людей при перемещении по лестнице.

Цель изобретения — повьппение надежности страховки за счет ступенчатой фиксации замка на направляющей. Для этого в устройстве, содержащем sамок, цилиндрическая направляющая 2 выполнена с продольной прорезью 5, а средства фиксации 3 — в виде трехзвенных подпружиненных параллелограммных механизмов, нижнее звено

11 каждого иэ них имеет противоположно направленные выступы для взаимодействия с замком и внутренней поверхностью направляющей, 5 ил.

1550067

Изобретение относится. к страховочным средствам и может быть испольэонано для предотвращения падения людей при перемещении по лестнице, Цель изобретения - повышение надежности страховки за счет ступенчатой фиксации замка на направляющей.

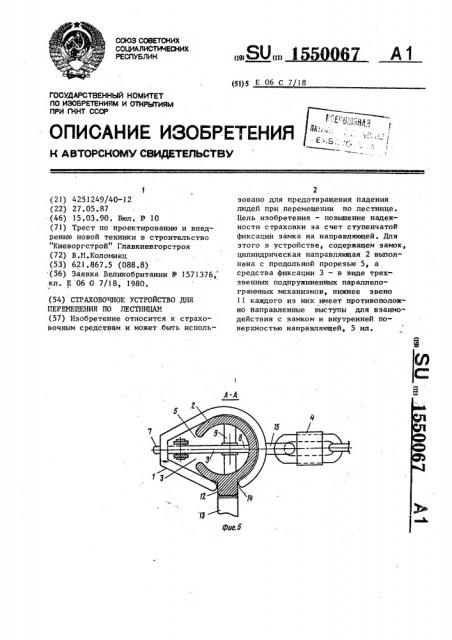

На фиг.l представлено устройство когда направляющей является один из поручней, общийвид; нафис.2 — то же, когда направляющей является одна иэ стоек; на фиг.3 — узел I на фиг.1; на фиг.4 — узел II на фиг.2; на фиг.5 — сечение А-А на фиг.3. 15

Страховочное устройство для перемещения по лестницам содержит Собразный замок 1, размещенные на цилиндрической направляющей 2 средства 3 фиксации замка и страховоч- 20 ный фал 4,. Направляющая выполнена с продольной прорезью 5, а средства фиксации — в виде трехзвенных подпружиненных параллелограммных механизмов 6, шарнирно установленных в 25 прорези, причем нижнее звено каждого параллелограммного механизма имеет противоположно направленные выступы 7,. 8 для взаимодействия с замком и внутренней поверхностью направляющей. Кроме того, внутри направляющей размещены пальцы 9, на которых крепятся средства фиксации, каждый из которых имеет верхнее звено 10 и нижнее звено 11, Направлющая имеет выступ 12, соединенный с элементом 13 крепления (стойкой, перекладиной) . С-образный замок имеет прорезь 14 и снабжен петлей 15, к которой крепится страховочный фал. 40

Устройство работает следующим образом, При перемещении по лестнице работающий крепится цепью страховочного фала 4 за петлю 15 замка 1. При 45 перемещейии вверх замок 1 свободно скользит по направляющей 2, проходя средства фиксации, которые вдавли— ваются в прорезь 5 направляющей при перемещении. При спуске работающий рукой обжимает каждый трехэвенный подпружиненный параллелограммныК механизм,",утапливая" его в прорези

5 направляющей 2, в результате замок

I выходит из зацепления с выступом

7 нижнего звена трехзвенного механизма и проскальзывает вниз до выступа 7 следующего ниже средства 3 фиксации, удерживаясь на нем до тех пор, пока работающий рукой не вдавит данное средство фиксации в прорезь 5 и так до конца спуска.

Устройство обеспечивает свободное перемещение замка при подъеме и надежную фиксацию его при спуске за счет ступенчатой его фиксации на направляющей.

Формула изобретения

Страховочное устройство для перемещения по лестницам, содержащее

С-образный замок, размещенные на цилиндрической направляющей средства фиксации замка и страховочный фал, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности эа счет ступенчатой фиксации замка на направляющей, она выполнена с продольной прорезью, а средства фиксации выполнены в виде трехзвенных подпружиненных параллелограммных механизмов, шарнирно установленных в прорези, причем нижнее звено каждого параллелограммного механизма имеет противоположно направленные выступы для взаимодействия с замком и внутренней поверхностью направляющей.

35500б7

1550067

Составитель В.Иихольская

Техред Л.Сердюкова Корректор О.Ципле

Редактор И.Келемеш

Заказ 251 Тираж 387 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж"35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
