Направляющая лопатка турбомашины

Направляющая лопатка турбомашины

Иллюстрации

Показать все

Реферат



Изобретение относится к турбостроению. Цель изобретения - снижение аэродинамических потерь в широком диапазоне углов атаки. На вогнутой поверхности 1 профиля имеется волнообразный и плавно сопряженный с профилем выступ 2. Входной участок 3 профиля имеет эллипсовидную форму. В широком диапазоне углов атаки рабочего тела наличие выступа обеспечивает увеличенную конфузорность межлопаточного канала, а также его S-образную форму, что способствует стабилизации отрывных течений на входном участке межлопаточного канала. За выступом образуется также локальный отрыв потока от профиля. Однако выбор геометрических размеров выступа, а именно высоты D выступа, радиуса R выпуклого участка 4 выступа, а также расстояния X от середины основания 5 выступа до выходной кромки 6, выбираются в определенных соотношениях от величины наибольшего расстояния B<SB POS="POST">X</SB> между выходной кромкой и окружностью 7, вписанной в профиль и проходящей через точку 8 сопряжения выступа с профилем, ближайшую к выходной кромке, обеспечивает снижение суммарных аэродинамических потерь. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51) 5 F 01 D 9/02

«а.

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ CHHT СССР

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4445553124-06 (22) 11,05 ° 88 (46) l5,03.90, Бюл. Р JО (71) Харьковский политехнический институт им. В.И.Ленина (72) 1О,В.Гречаниченко, В.А.Нестеренко, А.Н.Федотов и Ю.А.Марченко (53) 621.631(088.8) (56) Авторское свидетельство СССР

N- 885571, кл. F О1 D 9/02, 1980. (54) НАПРАВЛЯЮЩАЯ ЛОПАТКА ТУРБОМАШИНЫ (57) Изобретение относится к турбостроению. Цель изобретения — снижение аэродинамических потерь в широком диапазоне углов атаки. На вогнутой поверхности 1 профиля имеется волнообразный и плавно сопряженный с профилем выступ 2. Рходной участок

3-профиля имеет эллипсовидную форму.

В широком диапазоне углов атаки рабочего тела наличие выступа обесп

„„SU„„1550185 А 1

2 ет увеличенную конфузорность межлопа-. точного канала, а также его S-образную форму, что способствует стабилизации отрывных течений на входном участке межлопаточного канала. За выступом образуется также локальный отрыв потока от профиля. Однако выбор геометрических размеров выступа, а именно высоты d выступа, радиуса R выпуклого участка 4 выступа, а также расстояния х от середины основания 5 выступа до выходной кромки 6, выбираются в определенных соотношениях от величины наибольшего расстояния

b> между выходной кромкой и окружностью 7, вписанной в профиль и проходящей через точку 8 сопряжения выступа с профилем, ближайшую к выходной кромке, обеспечивает снижение суммарных аэродинамических потерь.

1550185

Формула и з о б р е т е н и я

Составитель P.Äàíèëîâ

Редактор А.Ревин Техред И.Дидык Корректор М.Максимишинец

Заказ 257 Тираж 420 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101

Изобретение относится к турбостронию.и может быть использовано в наравляющих лопатках турбин, Цель изобретения — снижение аэро5 динамических потерь в широком диапазоне углов атаки.

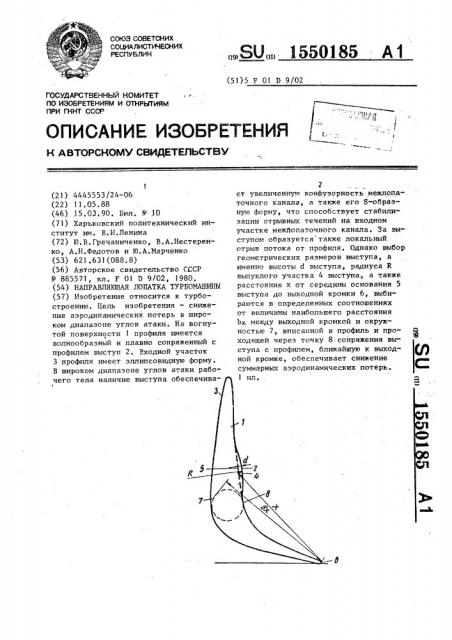

На чертеже изображен профиль направляющей лопатки турбомашины, Направляющая лопатка турбомашины меет на вогнутой поверхности 1 профиля плавно сопряженный с ним волнообразный выступ 2. Входной участок 3 выполнен эллипсовидной формы, радиус

В выпуклого участка 4 выступа 2, рас- 15 стояние х от середины основания 5 выступа 2 до выходной кромки 6 и высота d выступа 2.составляют соответственно 0,8-0,9, 1,12-1,25 и 0,0285,032 от наибольшего расстояния Ь 20 между выходной кромкой 6 и окружностью 7, вписанной в профиль и входящей через точку 8 сопряжения выстуйа 2 с профилем, ближайшую к выходной сромке 6. 25

Направляющая лопатка турбомашины работает следующим образом.

При расчетном угле натекания рабочего тела форма входного участка 3

Ьбеспечивает безотрывиое обтекание

Профиля.лопатки. В.широком диапазоне углов атаки выступ 2 создает увеличенную конфузорность потока, а также

S-образную форму межлопаточного канала, что способствует уменьшению эоны с отрывным течением. За выступом

2 также образуется локальный отрыв потока, однако при рекомендуемых соотношениях геометрических размеров выступов 2 суммарные аэродинамические потери все-таки меньшие по сравнению

Ф с аналогичными лопатками, но б е з выступов.

Направляющая лопатка турбомашины, на внутренней поверхности профиля которой выполнен плавно сопряженный с ним волнообразный выступ, о тл и ч а ю щ а я с я тем, что, с целью снижения аэродинамических потерь в широком диапазоне углов атаки, входной участок лопатки выполнен эллипсовидной формы, радиус выпуклого участка выступа, расстояние от середины основания выступа до выходной кромки и высота выступа составляют соответственно 0,8-0,9 1,12-1,25 и

0,028-0,032 от наибольшего расстояния между выходной кромкой и окружностью, вписанной в профиль и проходящей через точку сопряжения выступа с профилем, ближайшую к выходной кромке.
