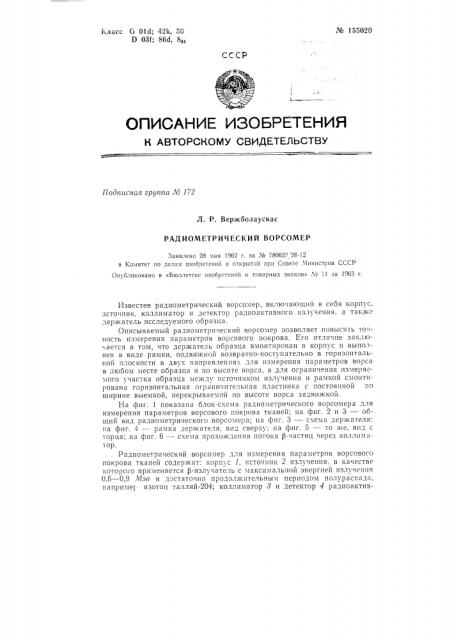

№ 155020

Класс б Old; 42k, 50

D O3f; 86d) 8в1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Л0 172

Л. Р. Вержболаускас

РАДИОМЕТРИЧ ЕСКИЙ ВОРСОМЕР

Заявлено 28 мая 1962 г. за ¹ 780628 28-12 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» ¹ 11 за 1963 г.

Известен радиометрический ворсомер, включаюший в себя корпус, ;1сточник, коллиматор и детектор радиоактивного излуче11ия, а также держатель исследуемого образца.

Описываемый радиометрический ворсомер позволяет повысить точность измерения параметров ворсового покрова. Его отличие заклюается B том, что держатель образца вмонтирован в корпус и выполнен в виде рамки, подвижной возвратно-поступательно в горизонтальной плоскости в двуx направлен як для измерения параметров ворса в любом месте образца и по высоте ворса, а для ограничения измеряемого участка образца между источником излучения и рамкой смонтирована горизонтальная ограничительная пластинка с постоянной по ширине выемкой, перекрываемой по высоте ворса задвижкой.

На фиг. 1 показана блок-схема радиометрического ворсомера для измерения параметров ворсового покрова тканей; на фиг. 2 и 3 — общий вид радиометрического ворсомера; на фиг. 3 — схема держателя: на фнг. -4 — рамка держателя, вид сверху; на фиг. 5 — то же, вид с торца; на фиг. б — схема прохождения потока Р-частиц через коллима1ор.

Радиометрический ворсомер для измерения параметров ворсового покрова тканей содержит: корпус 1, источник 2 излучения, в качестве которого применяется р-излучатель с максимальной энергией излучсгн1я

О,б — 0,9 Мэв и достаточно продолжительным периодом полураспада, наприме изотоп таллий-204; коллиматор 8 и детектор 4 радиоактиз№ 155020 ного излучения; держатель 5 исследуемого образца А, смонтированный в корпусе 1 и выполненный в виде связанной с микрометрическим вин-ом б и планкой 7 рамки 8. Между рамкой и источником 2 излучения смонтирована горизонтальная ограничительная пластинка 9 с постоянной по ширине выемкой, перекрываемой по высоте ворса задвижкой 10, Узел образующе-регистрирующего устройства состоит из блока 11 питания, преобразователя-усилителя 12 и регистрирующего прибора

18. Кроме того, в устройстве имеется микрометр И.

Работа радиометрического ворсомера для измерения параметров ворсового покрова осуществляетсч следующим образом.

Образец А ткани, параметры (плотность, густота, ворсистость, высота) ворсового покрова которой подлежат измерению, заправляют в рамку 8, перемещающуюся посредством микрометрического винта б в двух направлениях горизонтальной плоскости, и вставляют в паз планки 7 так, чтобы отделилась полоска ворса шириной 1 с,М.

Поток Р-частиц направляется через щель прямоугольного сечения коллиматора 8, который ввинчивается в держатель 5 перпендикулярно ворсу при измерении плотности, высоты, определении изменения густоты ворсового покрова по высоте, а вывинчивается при измерении ворсистости. B этом случае поток Р-частиц направляется через щель, создаваемую устанавливаемой пластинкой 9 с выемкой, с одной стороны задвигаемой по высоте ворса задвижкой 10, а с другой стороны — рамкой 8.

Измерение поглощения потока указанных частиц радиоактивного излучения ворсовым покровом образца А осуществляется детектором 4. откуда импульсы попадают через преобразователь-усилитель 12 в рсгистрирующий прибор 18. Густоту ворсового покрова (суммарную площадь сечений ворсинок на единицу площади поверхности ткани) и ворсистость определяют по количеству поглощенных покровом частиц радиоактивного излучения, пользуясь составленным для приоора графиком с учетом активности источника 2, расположения узлов прибора

l. применяемого детектора 4. Плотность (количество ворсинок на единицу площади поверхности ткани) зависит от густоты покрова и среднего номера (титра) ворсинок. Высоту определяют по шкале микрометра 14, с помощью которого отодвигают рамку 8 с закрепленным

t; ней образцом А ткани назад, добиваясь при этом свободного прохождения Р-частиц из источника 2 радиоактивного излучения через коллиматор 8. Густоту или плотность измеряют по высоте ворса путем передвижения рамки 8 с образцом А на заданную величину, например на

1 ля, после каждого измерения как соответствующий показатель.

Предмет изобретения

Радиометрический ворсомер, включающий B себя корпус, источник, коллиматор и детектор радиоактивного излучения, а также держатель исследуемого образца, о т л и ча ю шийся тем, что, с целью повышения точности измерения параметров ворсового покрова, держатель ооразца вмонтирован в корпус и выполнен в виде рамки, подвижной возвратно-поступательно в горизонгальной плоскости в двух направления»: для измерения параметров ворса в любом месте образца и по высоте ворса, а для ограничения измеряемого участка образца между источником излучения и рамкой смонтирована горизонтальная ограничи-,ельная пластинка с постоянной по ширине выемкой, перекрываемой по высоте ворса задвижкой. № 155020
