Дозатор сыпучего тонкодисперсного материала
Иллюстрации
Показать всеРеферат
Изобретение относится к дозаторам сыпучих тонкодисперсных материалов, предназначенным, в частности, для форсированных испытаний на эррозионный износ. Материал в бункере 1 находится в псевдоожиженном состоянии благодаря поступлению сжатого воздуха из камеры 9 через пористую перегородку 10. Плунжер 5, воронка 4 и манжетная мембрана 6 образуют дозирующую камеру, перекачивающую материал через отверстия 7 и 3, снабженные обратными клапанами. Излишки воздуха удаляются через фильтр 11, очищаемый встряхивателем 13, установленным на плунжере 5. 1 з.п. ф-лы, 1 ил.
СОЮЗ СООЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУ БЛИН (gg)g G1 F l l/00
ГОСУДАРСТВЕННЫЙ НОМИТЕТ
Г1О ИЗОЫРЕТЕНИЯМ И ОТНРЦТИЯМ
ДРИ ГКНТ СССР (21) 4350679/24-10 (22) 28.12.87 (46) 15.03.90. Ьюл. Н 10 (,1) Малоярославецкий филиал Государственного всесоюзного научно-исследовательского технологического института ремонта и эксплуатации машиннотракторного парка и Центрального . опытно-конструкторского и технологического бюро (72) B.Ä.Коновалов., П.М.Монахов и Т.В.Хохлова (53) 66.028 (088,8) (56) Авторское свидетельство СССР
М 523846, кл. 6 01 Г 11/00, 1974.
Авторское свидетельство СССР
М 1012028, кл. С Оl F 13/00, 1981.
„„ЯУ„„1оЬО324
2 (5 ) ДОЗАТОР СЫПУЧЕГО ТОНКОДИСПЕРСНОГО МАТЕРИАПА (57) Изобретение относится к дозаторам сыпучих тонкодисгерсны материалов, предназначенным, B частности,, для форсированных испьтаний на эрозионнь|й износ. Материал в оункере 1 находится в псевдоожиженном состоянии благодаря поступлению сжатого воздуха из камеры 9 через пористую пере"ородку 10. Плунжер 5 воронка
4 и манжетная мембрана 6 образуют дозируюцую камеру, перекачивающую ма-ериал через отверстия 7 и 3, снабженные обратными клапанами. Излишки воздуха удаляются через фильтр 11, а ф очищаемый встряхивателем 13 установленным на плунжере 5. 1 з.п. ф-лы, 1 ил.
+» (:
1550324
15
30
50
Изобретение относится к области дозирования сыпучих сред и может быть использовано для ускоренных испытаний на износ трения.
Целью изобретения является повышение точности дозирования.

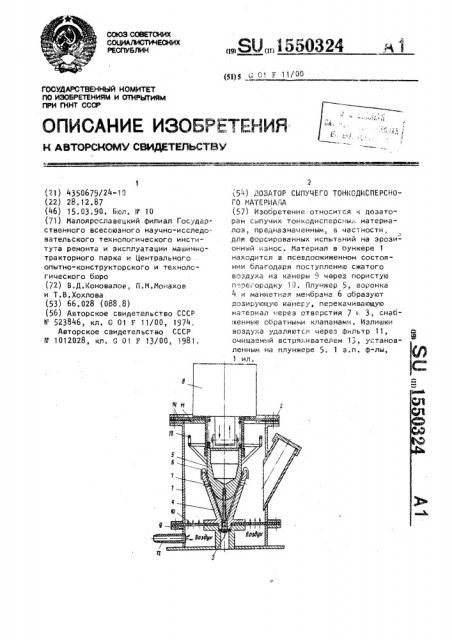

На чертеже представлено сечение дозатора.
Дозатор состоит иэ бункера 1 с крышкой 2 и выходным отверстием 3 .в нижней части. Соосно выходному отверстию 3 в бункере раэме цена дозирующая камера, образованная корпусом, выполненным в виде воронки 4, плунжером 5 и манжетной мембраной
6, закрепленной на верхней кромке воронки 4 и на плунжере 5. В верхней части воронки 4 в ее боковой поверхности выполнены впускные отверстия
7, снаоженные пластинчатыми обратными клапанами, в выходном отверстии также установлен обратный клапан.
Наружная поверхность плунжера 5 повторяет форму внутренней поверхности воронки 4. Плунжер 5 снабжен приводом 8 вертикального возвратно-поступательного перемещения. Ворошитель барботажного типа образован камерой
9, размещенной под бункером 1 и отделенной от него микропористой перегородкой 10, и фильтром ll, установленным в крышке 2, Камера 9 снаЬжена патрубком 12 подачи сжатого воздуха. Фильтр 11 снабжен встряхивателем 13, установленным на плунжере и пластинчатой пружиной 14.
Дозатор работает следующим образом.
При включении привода 8 плунжер
5 поднимается в верхнее положение.
В полости, образованно" воронкой 4, манжетой мембранной 6 и г.лунжером
5, которая является дозирующей камерой, образуется разрежение.
В результате дозирующая камера через впускные отверстия 7 в воронке
4 и открывшиеся обратные клапаны заполняется порошкооЬраэным материалом иэ бункера
Для улучшения заполнения порошкообраэным материалом дозирующей камеры при разрежении в ней и очищения е от материала при повышении давления,, создаваемого плунжером 5, тонкодкс, персный сыпучий материал предварител но насыщают в Ьункере l осушенным воздухом, подведенным из камеры 9 через микропористую перегородку 10, расположенную под слоем порошкооЬразного материала .
Мельчайшие частицы,воздуха, предварительно осушенного, прошедшие через микропористую перегородку 10, образуют между частицами материала воздушную прослойку, которая и нарушает силы трения и сцепления между частицами,. создается "кипящий слой" порошкооЬразного материала, который начинает течь как жидкость.
При возвращении глунжера 5 в первоначальное положение QH закрывая клапанами впускные отверстия 7 в корпусе 4, создает повышенное давление в доэирующей ",àìåðå. В результате чего отмеренная порция материала воз:-. душной смеси вытесняется через оЬратный клапан выходного отверстия 3 к потребителю, Затем цикл повторяется. Избыточный воздух иэ бункера 1 выходит через фильтр 11 в верхней части бункера.
При подъеме плунжера встряхиватель 13 ударяется о пластинчатую пружину фильтра 11, в результате чего осевшая на фильтре пыль стряхивается опять в бункер.
Предлагаемое изоЬретен,:"=- повышает точность доэирования и сокращает время зрозионных испытаний путем приближения условий к реальным.
Формула изобретения
1. Дозатор сыпучего тонкодисперсного материала, содержащий Ьункер с крышкой и размещенной в нем соосно выходному отверстию дозирующей камерой, выполненной в виде корпуса с впускными отверстиями в егG Ьоковсй поверхности и плунжера, установленного в корпусе с возможностью вертикального возвратно-поступательного перемещения, и ворошитель, о т л и ч а ю шийся тем, что, с целью повышения точности дозирования, в него введены ооратные клапаны, манжетная мембрана и фильтр.; корпус выполнен в виде воронки„ а плунжер - с наружной поверхностью, повторяющей форму ее внутренней поверхности, мемЬрана закреплена на верхней кромке воронки и на плунжере, а клапаны установлены во впускных и выходном отверс тиях, причем ворашитель выполнен в виде размещенной в нижней части Ьункера и снабженной патрубком подвода
Составитель В. Ефимов
Редактор О.Спесивых Техред Л.Олийнык
Корректор И.Иуска
Тираж 538
Заказ 264
Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва, Ж-35, Раушская.наб., д. 4/5
Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 191
5 1550324 сжатого воздуха камеры с горизонталь- 2, Дозатор по п.1, о т л и ц а юной пористой перегородкой, отделяю- шийся тем, что фильтр снагжен щей ее от полости бункера, и фильтра, встряхивателем, установленным на установленного в крышке бункера. плунжере.
I 5
