Реферат



Изобретение относится к измерительной технике, в частности к устройствам для измерений электрического сопротивления жидкостей. Цель изобретения - повышение точности измерения. В устройстве, содержащем два электрических трансформатора, связанных жидкостным витком связи, один из которых имеет входную питающую обмотку, а другой - выходную обмотку, снабженные цепью компенсации магнитных потоков во втором трансформаторе, обеспечиваемой электрически управляемым активным сопротивлением, дополнительно в цепь компенсации введен измерительный постоянный ток с помощью источника (стабилизатора) тока. Постоянная составляющая напряжения, возникающая на управляемом активном сопротивлении и пропорциональная его величине, измеряется вольтметром. 1 ил.

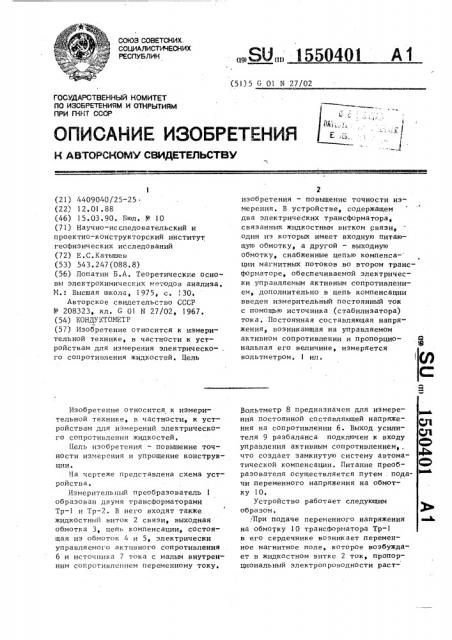

СОЮЗ СОВЕТСКИХ.

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 5 С 01 Б 27/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ rHHT СССР (21) 4409040/25-25 (22) 12.01.88 (46) 15.03.90. Бюл. № 10 (71) Научно-исследовательский и проектно-конструкторский институт геофизических исследований (72) Е.С.Катышев (53) 543.247(088.8) (56) Лопатин Б.A. Теоретические основы электрохимических методов анализа.

N.: Высшая школа, 1 975, с. 130.

Авторское свидетельство СССР № 208323, кл. G 01 11 27/02, 1967. (54) 1(ОНДУЕТОМЕТР (57) Изобретение относится к измерительной технике, в частности к устройствам для измерения электрическо- . го сопротивления жидкостей. Цель

Изобретение относится к измерительной технике, в частности, к устройствам для измерений электрического сопротивления жидкостей, Цель изобретения — повышение точности измерения и упрощение конструкции.

На чертеже представлена схема устройства.

Измерительный преобразователь 1 образован двумя трансформаторами

Тр-1 и Тр-2. В него входят также жидкостный виток 2 связи, выходная обмотка 3, цепь компенсации, состоящая из обмоток 4 и 5, электрически управляемогo активного сопротивления

6 и источника 7 тока с малым внутренним сопротивлением переменному току.

„„SU„„1550401 А1

2 изобретения — повышение точности измерения, В устройстве, содержащем два электричеСких трансформатора, связанных жидкостным витком связи один иэ которых имеет входную питающую обмотку, а другой — выходную обмотку, снабженные цепью компенсации магнитных потоков во втором трансформаторе, обеспечиваемой электричесKH управляемым активным сопротивлением, дополнительно в цепь компенсации введен измерительный постоянный ток с помощью источника (стабилизатора) тока, Постоянная составляющая напряжения, возникающая на управляемом активном сопротивлении и пропорцио ф нальная его величине, измеряется вольтметром. 1 ил. !

Вольтметр 8 предназначен для измерения постоянной составляющей напряжения на сопротивлении 6. Выход усилителя 9 разбаланса подключен к входу управления активным сопротивлением,, что создает замкнутую систему автоматической компенсации ° Питание преобразователя осуществляется путем . подачи переменного напряжения на обмотку 10.

Устройство работает следующим

3 образом,,При подаче переменного напряжения 4 на обмотку 1 0 трансформатора Тр-1 в его сердечнике возникает переменное магнитное поле, которое возбуждает в жидкостном витке 2 ток, пропорциональный электропроводности раст1550401 способа управления активным сопротивЛением, так как нелинейность и нестабильность не влияют на погрешность измерения, формула и з о б р е т е н и я

1 (р/

Составитель И,Соколов

Техред И,Дидык Корректор M.Ïîæî

Редактор И, Касарда

Заказ 268 Тираж 506 Подписное ,ВНИИПИ Государственного комитета по изобретениям н открытиям при ГКНТ СССР

113035„. москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101 вора. Компенсация магнитного потока в сердечнике трансформатора. Тр-2 обеспечивается током в обмотке 4, зависящим от ЭДС обмотки 5 и величи5 ны управляемого активного сопротив— ле ия 6. Усилитель 9 усиливает сигнал разбаланса с обмотки 3 и в эависи1йости от его фазы управляет величиноф активного сопротивления. В ре- 10 зу1тьтате образуется замкнутая цепь автоматической компенсации.

Для измерения величины активного сопротивления в цепь компенсации с помощью источника (стабилизатора) то а вводится измерительный постояннь ток, который создает падение напр жения на активном сопротивлении.

Be ичина последнего пропорциональна величине сопротивления, а следователь-gg но и величине проводимости жидкости.

Вв щу того, что на сопротивлении возникает ЭДС и от переменного тока компенсации, протекающего по этой же цепи, вольтметр 8 расчитан на 25 измерение только постоянной составляющей напряжения, Так как величипа активного сопротивления измеряется неЗависимо от величины управляющего воздействия с выхода усилителя 9, то зависимость его от этого воздействия может быть существенно нелинейной и нестабильной. Это позволяст значительно облегчить задачу выбора

Кондуктометр„ содержащий систему из двух электрических трансформаторов, связанных жидкостным витком связи, один из которых снабжен входной, а другой выходной обмоткой, соединенной с входом усилителя разбаланса, выход которого ссединен с управляющим входом электрически управляемого активного сопротивления, включенного последовательно а цепь компенсации, состоящей из последовательно соединенных выходной обмотки первого трансформатора, компенсирующей обмотки второго трансформатора и электрически управляемого активного сопротивления, о т л и ч а ю щ и и с я тем, что, с целью повышения точности измерения и упрощения конструкции, в цепь компенсации дополнительно введены стабилизатор тока и вольтметр гостоянного тока, причем стабилизатор тока включен последовательно в цепь компенсации, а вольтметр постоянного тока подключен параллельно электрически управляемому активному сопротивлению.
