Модулятор света

Модулятор света

Иллюстрации

Показать все

Реферат



Изобретение относится к оптико-механическому приборостроению и может быть использовано для модуляции световых потоков. Цель изобретения состоит в упрощении конструкции, повышении надежности и расширении диапазонов изменения частоты и амплитуды модуляции. Модулятор состоит из корпуса 1, пьезоэлектрического привода 2, закрепленного в корпусе и подключенного к генератору 4, и Т-образного подвижного элемента 5, установленного в корпусе с помощью протяженных V-образных элементов 7 и соединенного с приводом с помощью упругого звена 6. Переменное напряжение, вырабатываемое генератором 4, подают на привод 2, который, перемещаясь, своим незакрепленным концом перемещает элемент 5, перекрывающий световые потоки от источников света. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51)5 G 02 В 26 04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOIVIY СВИДЕТЕЛЬСТВУ йi (Pq

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР (21) 4360950/24-10

;(22) 08.01.88 (46) 15.03.90. Бюл, У 10 (72) Д.Ю.Соколов (53) 535.8{088.8) (56) Авторское свидетельство СССР

М 1176288, кл. G 02 В 26/08, 1984 ° (54) МОДУЛЯТОР СВЕТА . (57) Изобретение относится к оптикомеханическому приборостроению и может быть использовано для модуляции световых потоков, Цель изобретения состоит в упрощении конструкции, повышении .надежности и расширении диапазонов из„„Я0„„1550457 А 1

2 . -«Ь. менения частоты и амплитуды модуляции, Модулятор состоит из корпуса 1.,пьезоэлектрического привода 2, закрепленно, го в корпусе и подключенного к генератору 4 и Т-образного подвижного эле 1 мента 5, установленного в корпусе с помощью протяженных V-образных элементов 7 и соединенного с приводЬк с помощью упругого звена 6. Переменное напряжение, вырабатываемое генератором

4,подают на привод 2, который, перемещаясь, своим незакрепленным концом перемещает элемент 5, перекрывающий световые потоки от источников света, 2 ил.

1550457

Предлагаемое устройство может быть использовано, например, в дупольных микроскопах для попеременной засветки рабочих полей.

Формула изобретения

Составитель М„Никитин

Редактор 10.Середа Техред Л.Олийнык Корректор М.Самборская

Заказ 271 Тираж 451 Подписное

БНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб ., д, 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101

Изобретение относится к оптикомеханическому приборостроению и может быть использовано для модуляции световых потоков.

Целью изобретения является упрощение конструкции, повышение надежности устройства и расширение диапазонов изменения частоты и амплитуды модуляции. 10

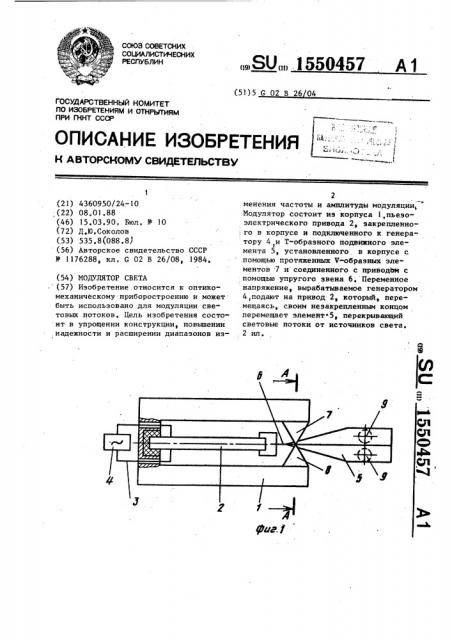

На фиг,l схематично изображен модулятор в сборе; на фиг.2 — сечение А-А на фиг.1.

Модулятор состоит из корпуса l ьезоэлектрического привода 2, закреп 15 енного в корпусе l„ и подключенного абелями 3 к генератору 4 переменного апряжения, Т-образного подвижного лемента 5, присоединенного с помоью упругого звена 6 к пьезоэлектри- 20 вескому приводу 2 и зажатого между

Ф-образными протяженными элементами ° закрепленными на корпусе, Источники 8 света, например свето" фиды, оптически сопряженные с осве- 25 тителем (не показано), размещены ряЦом с подвижным элементом.

Устройство работает следующим об1 азом.

Переменное напряжение, вырабатывае-,0 ое генератором 4 через кабели 3, поают на привод 2, при этом происходит опеременное расширение и сжатие пластин привода, в результате чего их не7 закрепленный конец отклоняется на некоторый угол в обе стороны, при этом упругое звено 6 принимает дугообразную форму, а Т-образный элемент 5, благодаря проскальзыванию между элементами 7, отклоняется в сторону, про тивоположную перемещению пластин привода 2. При этом происходит поперемен« ное перекрывание светового потока от источников 8.

Модулятор света, содержащий корпус, подвижный элемент, установленный в корпусе с помощью V-образных элементов, и пьезоэлектрический привод» о т л и ч а,ю шийся тем, что, с целью упрощения конструкции, повышения надежности и расширения диапазо-. нов изменения частоты и амплитуды модуляции,.пьезоэлектрический привод одним концом жестко закреплен в корпусе, а другим подсоединен с помощью упругого звена к основанию Т-образного элемента, установленного в корпусе между V-образными элементами, выполненными протяженными.
