Регулятор уровня сжиженных газов

Регулятор уровня сжиженных газов

Иллюстрации

Показать все

Реферат



Изобретение относится к криогенной технике и может быть использовано в системах управления процессами охлаждения. Целью изобретения является расширение области применения за счет поддержания уровня как в замкнутой, так и в разомкнутой системах регулирования. Это достигается тем, что в регуляторе уровня, содержащем рабочий сосуд 1, сосуд-накопитель 7, конденсационный датчик с сильфонным клапаном, рабочий сосуд 1 разделен перегородкой на нижнюю и верхнюю, на отверстии 3 перегородки установлен клапан 4, соединенный тягой 5 с сильфоном 6 в верхней полости, в нижней полости размещен вакуумированный сильфон 10, соединенный с тягой 5. При этом рабочий сосуд 1 и сосуд-накопитель 7 соединены воздушным каналом. 1 з.п. ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 С 05 D 9/02

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 443)933/24-24 (22) 27,05,88 (46) 15.03.90. Вюл. !1- 10 (72) В.A.Ñëîáîäÿíþê (5 3) 62 1 . 646 (088. 8) (56) Авторское свидетельство ГГСР

Ф 166371, кл. С 05 D 9/04, 1963.

Авторское свидетельство ССГР

Р 945853, кл. С 05 D 9/02, 1980. (54) РЕГУЛЯТОР УРОВ!!Л CU1ÈÃHH1Г: ГАЗОВ (57) Изобретение относится к криогенной технике и может быть использовано в системах упранл.ения процессами охлаждения, 1(елью изобретения является расширение области применения за счет

„„SU„„1550489 А 1 поддержания уровня как в з амкнутои, так и в разомкнутой системах регулирования, Это достигается тем, что в регуляторе уровня, содержащем рабочий сосуд l, сосуд-накопитель 7, конденсационный датчик с спльфонным клапаном, рабочий сосуд 1 разделен перегородкой на нижнюю и верхнюю полости, на отверстии 3 перегородки установлен клапан 4, соединенный тягой 5 с сильйоном 6 в верхней полости, а в нижней полости размещен вакуумированиыи сильфон 10, соединенный с тягой 5, П и этом рабочий сосуд 1 и сосуд †наP копит ель 7 соепинены воздушным каналом. 1 з, п, ф-лы, 2 ил.

)550489

Изобретение относится к криогенной технике и может быть использовано В сНстемах управления процессами охлаждЕния, дозирования, подъема,. давления транспортирования сжиженных газов в криогенной технике.

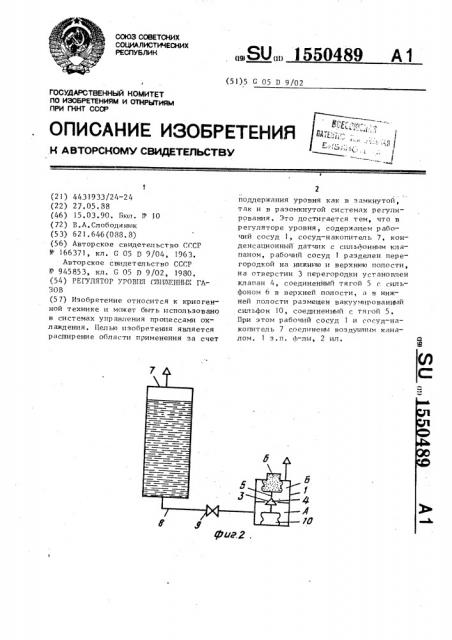

Цель изобретения — расширение обI ласти применения за счет поддержания уровня как в замкнутой, так и в разом-jp крутой системах регулирования, На фиг, 1 изображен регулятор, работающий в замкнутой системе. на фиг. 2 — то же, в разомкнутой системе.

Регулятор содержит рабочий сосуд 15

1, разделенный перегородкой 2 с отверстием 3 на нижнюю А и верхнюю Б полости. В отверстие 3 установлен клапан 4, связанный тягой 5 с сильфоном 6, выполненным герметичным, раэЙещенным в верхней полости Б рабочего сюсуда 1. клапан 4 с сильфоном 6 образует конденсационный датчик.

Регулятор содержит сосуд-накопитель 7. Рабочий сосуд 1 соединен сво- 25 ей нижней полостью А и переливным трубопроводом S и вентилем 9 с сосудом-накопителем 7 ° Верхняя полость Б сообщена с парогазовой полостью сосуд а-накопителя 7. В нижней полости А 3р рабочего сосуда 1 размещен вакуумиров анный сильфон 10, Торец сильфона 10 с1оединен с тягой 5, причем эффехтивь ые площади обоих сильфонов 6 и 10

Одинаковы.

1 егулятор уровня работает следуюн и)ч образом.

В замкнутой системе из сосуда-накопителя 7 ерез вентиль 9 и переливНой трубопровод 8 под действием гид- 4 ростатического давления хладагент

Йоступает в полость A рабочего сосуда 1, а затем через клапан 4 в полость Б рабочего сосуда 1. При запол Нении рабочего сосуда 1 происходит 45 предварительное захолаживание конденсационного датчика. Клапан 4 закрывается, и поступление хладагента в полость Б прекращается, В рабочем сосуде 1, полость Б кото.рого представляет собой, например, нспаритель подъема давления в сосуденакопителе 7, которым может служить ,любая емкость, предназначенная для хранения или транспортирования сжияенных газов, происходит повышение давления из-за испарения хладагента, что приводит к уменьшению уровня хладагента в полости F> рабочего сосуда 1.

При понижении уровня хладагента в полости Б сосуда 1 давление в полости сил ьфон а 6 повыш ает си, кл апан 4 открывается, и процесс повторяется, Повышение давления в замкнутой системе рабочий сосуд 1 — сосуд-накопитель 7 не оказывает влияние на положение клапана 4, так как сильфоны 6 и 10 подобраны с одинаковой эффективной площадью, В разомкнутой системе сосуд-накопитель 7 и полость Б рабочего сосуда

1 соединены с атмосферой, Работа регулятора в разомкнутой системе аналогична его работе в замкнутой системе.

Формул а изобретения

1, Регулятор уровня сжиженных газов, содержащий рабочий сосуд, связанный переливным трубопроводом с со судом-н акопител ем, уст ано вленный в рабочем сосуде конденсационный датчик в виде сильфонного клапана, о тл и ч а ю шийся тем, что, с целью .расширения области применения за счет поддержания уровня как в замкнутой, так и в разомкнутой системах регулирования, рабочий сосуд разделен на нижнюю и верхнюю полости перегородкой с отверстием, в котором установлен клапан, связанный тягой с сильфоном, выполненным герметичным и размещенным в верхней полости рабочего сосуда, сообщенной с парогазовой полостью сосуда-накопителя, причем нижняя полость сообщена с переливным трубопроводом и снабжена закрепленным в корпусе рабочего сосуда вакуумированным сильфоном, торец которого соединен с тягой, а эффективные площади обоих сильфонов одинаковы.

2 ° Регулятор уровня по и, 1, о тл и ч а ю шийся тем, что верхняя полость рабочего сосуда и парогазовая полость сосуда-накопителя соединены с атмосферой, 1550489

Я

М

147

Составитель Т,Задворная

Техред А.Кравчук

Корректор В. Кабаций

Редактор И. Сегляник

Заказ 272 Тираж 652 Подпи с но е

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
