Реферат



Изобретение относится к вычислительной и информационной технике и предназначено для счета предметов, перемещаемых конвейером. Цель изобретения - расширение области применения устройства путем осуществления возможности раздельного подсчета металлических и неметаллических предметов, движущихся непрерывным потоком, при одновременном измерении их длины. Устройство для счета предметов, перемещаемых конвейером, содержит источник света 1, фотоприемник 2, первый, второй и третий формирователи импульсов 3, 5 и 8, датчик 7, одновибратор 4, генератор импульсов 6, элемент И 9, первый, второй и третий счетчики 10, 11 и 12, блок регистрации 13. Применение изобретения позволяет осуществлять подсчет различных предметов, движущихся сплошным потоком. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (S>)S С 06 М 7/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A ВТОРСКОМЪ СВИДЕТЕЛЬСТВУ

ГОсудАРстВенный нОмитет

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4339351/24-24 (22) 07.12,87 (46) 15.03.90. Бюл. У.10 (72) А.Г. Доррер и Е.В. Козлов (53) 621 .374 ° 32(088.8) (56) Авторское свицетельство СССР

Ф 1290380, кл. G 06 М 7/02, 1987.

Авторское свидетельство СССР

У 1283821, кл. G 06 М 7/04, 1987. (54) УСТРОЙСТВО ДЛЯ СЧЕТА ПРЕДМЕТОВ

ПЕРЕМЕЩАЕМЫХ KOHBEAEPON (57) Изобретение относится к вычисли. тельной и информационной технике и предназначено для счета предметов, перемещаемых KQHBefepoM. Цель изобретения — расширение области приме„.80„„1550554 А 1

2 кения устройства путем осуществления возможности раздельного подсчета металлических и неметаллических предметов, движущихся непрерывным потоком, при одновременном измерении их длины. Устройство для счета пред метов, перемещаемых конвейером, содержит источник света 1, фотоприемник 2, первый, второй и третий формирователи импульсов 3, 5 и 8, датчик 7, одновнбратор 4, генератор импульсов 6, элемент И 9, первый, второй и третий счетчики 10, 11 и 12, блок регистрации 13. Применение изобретения позволяет осуществлять подсчет различных предметов, движущих.ся сплошным потоком. 4 ил.

1550554

Изобретение относится к вычислительной и информационной технике и предназначено для счета предметов, перемещаемых конвейером„

Цель изобретения — расширение области применения устройства путем осуществления возможности раздельного подсчета металлических и неметаллических предметов, движущихся непре- 10 рывным потоком, при одновременном измерении их длины.

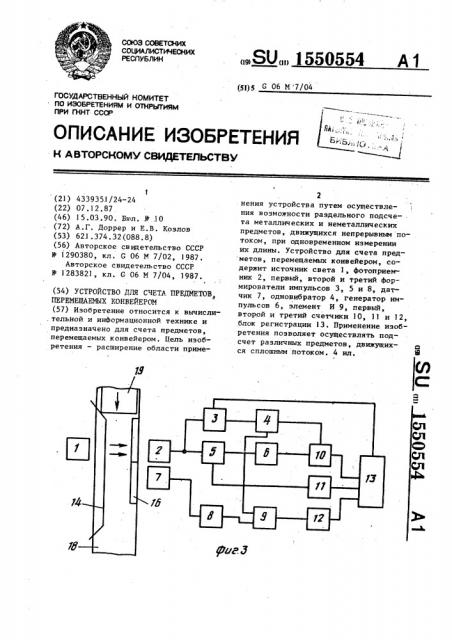

На фиг. 1 и 2 представлено предлагаемое устройство, общий вид; на фиг. 3 — его блок-схема, на Фиг. 4— временные диаграммы его работы.

Устройство для счета предметов, перемещаемых конвейером, содержит источник 1 света, Фотоприемник 2, первый формирователь 3 импульсов, 20 одновибратор 4, второй формирователь

5 импульсов, генератор 6 импульсов, датчик ? для определения наличия металла, третий Формирователь 8 импульсов, элемент И 9, первый 10, второй 25

11 и третий 12 счетчики, блок 13 регистрации, прижимную планку 14 с отверстием 15, h-образную пластину . 16; конвейер 17 с конвейерной лентой

18Ä 19.

Устройство работает следующим образом.

Прижимная планка 14 с отверстием

l5, в котором установлен источник .1 излучения, расположена с одной стороны конвейера 17, а R --образная

35 пластина 1 6 — с другой . Напротив исI точника 1 света с другой стороны конвейера 17 установлены фотоприемник

2 и датчик 7, определяющий металл.

Перемещаемый конвейерной лентой 18, предмет 19 ориентируется прижимной планкой 14 на R-образную пластину

16 так, чтобы одна его сторона, скользя по ней, приподнималась, а затем, пройдя вершину, опускалась . При прохождении предметом 19 вершины R-образной пластины 16 обрывается оптический канал связи между источником

1 света и фотоприемником 2. Пластина 16 создает разрыв между предметами

19, которые движутся непрерывным потоком. Перед началом работы первый

10, второй 11. и третий 12 счетчики устанавливаются в нулевое состояние.

При отсутствии предмета 19 в зоне

55 оптического канала связи между фотоприемником 2 и источником 1 излучения, с выхода фотоприемника 2 снимается сигнал постоянной величины.

Так как предметы 19 перемещаются с небольшой скоростью, то при входе предмета 19 в зону (или выходе из нее) оптического канала связи, сигнал на выходе фотоприемника 2 начинает уменьшаться (или увеличиваться) по линейному закону (Фиг .4,а)

Этот сигнал подается на входы первого 3 и второго 5 формирователей импульсов. Пороги срабатывания первого и второго формирователей 3 и 5 выбраняя на участке падения (увеличения) величины сигнала с фотоприемника 2.

Так, при входе предмета в зону оптического канала связи первым переключается формирователь 3 (Фиг.4,б), а вторым — формирователь 5 (фиг.4,г),а нри выходе предмета из зоны первым обнуляется формирователь 5, а вторым — Формирователь 2. С второго выхода Формирователя 3 сигнал поступает на первый вход блока 13 регистрации и запрещает его работу на время прохождения предмета 19 между источником 1 света и фотоприемником

2, а с первого выхода сигнал поступает на вход запуска одновибратора

4. Последний формирует импульс обнуления (Фиг.4,в), который по первому выходу поступает на первый вход обну— ления первого счетчика .10, а с второго выхода подается на второй вход элемента И 9, Сигнал с первого выхода второго формирователя 5 поступает на вход запуска генератора 6 импуль3 сов,с выхода которого поступают им-,. пульсы (фиг.4,д) на второй вход .. счетчика 10 до тех пор, пока предмет 19,геремещается в зоне канала оптической связи между источником ) света и фотоприемником 2. Таким образом, на выходе первого счетчика

10 Формируется код, соответствующийдлине предмета. Этот код с выхода счетчика 1 0 поступает на вход блока

13 регистрации. С второго выхода формирователя 5 сигнал поступает на вход второго счетчика 11 на выходе которого формируется код, соответствующий порядковому номеру предмета

19, проходящего между источником 1 света и фотоприемником 2, При прохождении .металлического предмета Ьдновременно с сигналом фотоприемника 2 вырабатывается сигнал с датчика 7, с выхода которого

155 сигнал поступает на вход третьего формирователя 8 импульсов . Сигнал с выхода третьего формирователя 8 (фиг.4,е) поступает на первый вход элемента И 9 и устанавливает его во включенное состояние. Выходной сиг нал с элемента И 9 поступает на вход третьего счетчика 12, на выходе которого формируется,код, соответствующий порядковому. номеру детали, обладающей металлическими свойствами.

При выходе предмета. 19 из зоны оптического канала связи между источником 1 излучения и фотоприемником 2 с блока 13 регистрации снимается сигнал, запрещающий его работу, и на

его второй, третий и четвертый входы поступают сигналы со счетчиков 10, 11 и 1 2. В блоке 13 регистрации идет учет количества металлических и не- V металлических предметов с соответствующими их длинами.

Формула изобретения

Устройство для счета предметов, перемещаемых конвейером, содержащее источник света, который оптически связан с фотоприемником, выход которого соединен с входом первого формирователя импульсов, первьпЪ выход которого соединен с входом одновибратора, первый выход которого соединен с первым входом первого счетчика, элемент И, второй и третий счетчики, о т л и ч а ю. щ е— е с я тем, что, с целью расширения области применения устройства путем осуществления возможности раздельного подсчета металлических и неметал0554

6 лических предметов, движупихся непрерывным потоком, при оцновременном измерении их длины, в него введены второй и третий формирователи, им5 пульсов, генератор импульсов, датчик и блок регистрации, выход фотоприемника соединен с входом второго формирователя импульсов, первый выход которого через генератор импульсов соединен с вторым входом первого счетчика, второй выход второго формирователя импульсов подключен к входу второго счетчика, датчик через третий формирователь импульсов соединен с первым входом элемента И, второй вход которого подключен к второму выходу одновибратора, а выход элемента И соединен с входом третьего

20 счетчика, второй выход первого формирователя импульсов подключен к первому входу блока регистрации, второй, третий и четвертый входы которого соединены с выходами первого, второго и

25 третьего счетчиков, на одной стороне конвейера выше конвейерной ленты и параллельно ей на уровне предметов установлена прижимная планка, выполненная в виде листа с отогнутыми

3р наружу конвейера правым и левым торцами, с другой стороны конвейера установлена Л -образная пластина с вершиной, расположенной вьппе конвейерной ленты, в прижимной планке ниже веРхней плоскости предмета, перемещаемого конвейером, и выше вершины

/ -образной пластины и напротив ее выполнено отверстие, в котором установлен источник света, по другую стс40 РонУ конвейера, на нем закреплен фстоприемник и датчик. фие 1

1550554 7 gab
