Электрод для отведения биопотенциалов

Электрод для отведения биопотенциалов

Иллюстрации

Показать все

Реферат



Изобретение предназначено для исследования электрической активности растительных и животных поверхностей. Цель изобретения - повышение точности измерения биопотенциала за счет повышения стабильности переходного сопротивления на поверхности с волосяным покровом. Электрод содержит цилиндрический корпус 1 из диэлектрического эластичного материала, на котором с возможностью продольного перемещения установлена втулка 2, диаметр которой меньше диаметра корпуса 1. В корпусе установлен контактный элемент, выполненный из эластичных волокон, выступающих за рабочий торец корпуса. Электрод устанавливается с поднятой втулкой 2, при этом волоски входят в промежутки между волокнами. После опускания втулки 2 устанавливается надежный контакт электрода с поверхностью. 4 ил.

СОЮЗ СОВЕТСйИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 61 В 5 04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

Г1О ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4172596/28-14 (22) 28.11.86 (46) 23.03.90. Бюл. № 11 (71) Днепропетровский государственный университет им. 300-летия воссоединения

Украины с Россией (72) Д. А. Русаков, Н. К. Коваленко, С. В. Кукушкин и М. П. Модный (53) 615.475 (088.8) (56) Авторское свидетельство СССР № 1140756, кл. А 61 В 5/04, 1981. ° (54) ЭЛЕКТРОД ДЛЯ ОТВЕДЕНИЯ БИОПОТЕНЦИАЛОВ (57) Изобретение предназначено для исследования электрической активности растительных и животных поверхностей. Цель изобретения — повышение точности изме„,Я0„„1551З45 рения биопотенциала за счет повышения стабильности переходного сопротивления на поверхности с волосяным покровом.

Электрод содержит цилиндрический корпус 1 из диэлектрического эластичного материала, на котором с возможностью продольного перемещения установлена втулка 2, диаметр которой меньше диаметра корпуса 1. В корпусе установлен контактный элемент, выполненный из эластичных волокон, выступающих за рабочий торец корпуса. Электрод устанавливается с поднятой втулкой 2, при этом волоски входят в промежутки между волокнами. После опускания втулки 2 устанавливается надежный контакт электрода с поверхностью.

4 ил.

1551345

Формула изобретения

Составитель П. Шевьев

Редактор В. Данко Техред И. Верее Корректор В. Гирняк

Заказ 289 Тираж 55! Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР ! ЗР35, Москва, Х(— 85, Раушская наб., д. 4!5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, IOI

Изобретение относится к медицинской технике, биометрии, в частности к электродным устройствам для исследования электрической активности растительных и животных поверхностей.

Цель изобретения — повышение точности измерения биопотенциала за счет повышения стабильности переходного сопротивления на поверхности с волосяным покровом.

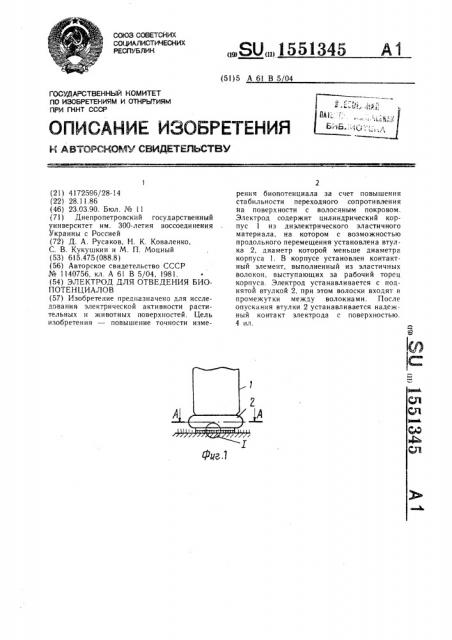

На фиг. 1 изображена рабочая часть электрода; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — — узел 1 на фиг. 1; на фиг. 4 — нерабочая часть электрода.

Электрод содержит цилиндрический диэлектрический корпус 1, втулку 2, контактный элемент 3 в виде волокон, расположенных вдоль оси корпуса, выполненного из эластичного материала. Втулка 2 установлена на корпусе с возможностью продольного перемещения и имеет диаметр, меньший диаметра корпуса. Электрод может быть соединен с установкой креплением 4. В нерабочую часть корпуса 1 введен проводящий контакт 5, помещенный в электролит 6.

При использовании электрода необходимо установить контакт с исследуемой поверхностью, нормальной по отношению к оси электрода, при расширенном рабочем конце корпуса 1, т.е. при поднятой втулке

2. При этом волоски (ворсинки) поверхности объекта проходят в просветы между волокнами 3 внутрь корпуса электрода.

Опускание втулки 2 в направлении конца электрода ведет к установлению надежного контакта уплотнившейся волокнистой структуры с элементами поверхности. Заливка электрода электролитом 6 приводит к установлению стабильного электрического,контакта между электродом и поверхностью.

Электрод для отведения биопотенциалов, !

5 содержащий диэлектрический цилиндрический корпус, в котором установлен контактный элемент, выполненный из ориентированных вдоль оси корпуса эластичных волокон, выступающих за его рабочий торец, отличающийся тем, что, с целью повышения точности измерения биопотенциала за счет повышения стабильности переходного сопротивления»a поверхности с волосяным покровом, корпус выполнен из эластичного материала и снабжен втулкой, 25 установленной на корпусе с возможностью продольного перемещения и имеющей диаметр, меньший диаметра корпуса.
