Реферат



Изобретение касается разделения суспензий и может быть использовано в центрифугах периодического действия, в основном в сахарной промышленности. Цель изобретения - повышение производительности за счет снижения потерь осадка и надежности в работе. На нож 1 механизма крепится пружинная рамка 2, позволяющая срезать слой осадка, оставшийся после основной выгрузки со стенки 3 ротора. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 5 В 04 В 11/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

f10 ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4334402/30-13 (22) 26.10.87 (46) 23.03,90. Бюл. Н 11 (75) А.Н.Текутьев и Ю.А.Ханин (53) 621.928.3 (088.8) (56) Авторское свидетельство СССР

М 1313522, кл. В 04 В 11/08, 1984. (54) МЕХАНИЗМ ВЫГРУЗКИ ОСАДКА ИЗ РОТОPA ЦЕНТРИФУГИ ПЕРИОДИЧЕСКОГО ДЕЙСТВИЯ

„.БОИ 1551429 А 1

2 (57) Изобретение касается разделения суспензий и может быть использовано в центрифугах периодического действия, в основном в сахарной промышленности. Цель и зобретения - повышение производительности за счет снижения потерь осадка и надежности в работе.

На нож 1 механизма крепится пружинная рамка 2, позволяющая срезать слой осадка, оставшийся после основной выгрузки со стенки 3 ротора. 1 ил.

1551429

Составитель Е. Кама га нова

Техред А. Кравчук Корректор Т Палий

Редактор С, Патрушева

Заказ 293 Тираж 453 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ CCCP

113035, Москва, Ж-35, Раушская наб., д ° 4/5

Производственно-издательский комбинат Патент", r.Óæãoðoä> ул.Гагарина, 191

Изобретение относится к области разделения суспензий и может быть ис пользовано в центрифугах периодического действия, в основном в сахарной промышленности.

Цель изобретения - повышение производительности за счет снижения потерь осадка и надежности в работе.

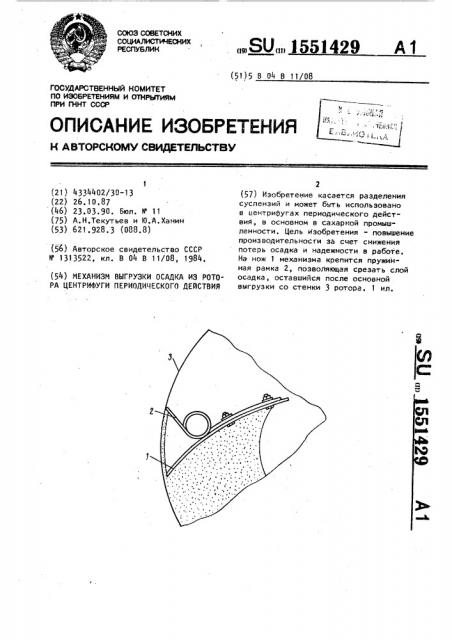

На чертеже изображено предлагаемое устройство, размеценное в роторе центрифуги..

Механизм выгрузки осадка содержит

Нож 1, к тыльной стороне ножа прикреплена пружинная рамка 2, контактирующая со стенкой 3 ротора. Нахо дящийся на стенке 3 ротора центрифуги слой осадка срезается ножом 1.

Остаюцийся подслой срезается пружинНой рамкой 2.

При срезании подслоя осадка пружинная рамка 2, закрепленная на ноже

1, скользит по фильтрующсму ситу стенки 3 ротора, очищая его дочиста. . При возможных отклонениях ротора рамка 2 пружинит не повреждая сита. Для повышения надежности в работе механизма предлагаемое устройство позволяет увеличить зазор между кромкой ножа 1 и ситом более 4 мм, так как

l остаточный слой осадка очищается пружинной рамкой 2.

В начале каждого цикла остаточный слой осадка - сахар размывается водой и снова перерабатывается в сахар При этом безвозвратно теряется 4-64 сахара, Предлагаемое устройство, счищая остаточный слой сахара, исключает процесс повторной переработки. Это приводит к снижению потерь сахара и теплоэнергетических 5 ресурсов.

Ф о р и у л а изобретения

Механизм выгрузки осадка из ротора центрифуги периодического действия, содержащий нож, о т л и ч а ю шийся тем, что, с целью повышения производительности за счет снижения потерь осадка и надежности в работе, к тыльной стороне ножа прикреплена пружинная рамка,, контактируюцая со стенкой ротора.
