Пресс-форма для изготовления кольцевых уплотнительных манжет с @ -образной рабочей кромкой

Пресс-форма для изготовления кольцевых уплотнительных манжет с @ -образной рабочей кромкой

Иллюстрации

Показать все

Реферат



Изобретение относится к изготовлению резиновых технических изделий и предназначено для изготовления кольцевых резиновых уплотнительных манжет с V - образной рабочей кромкой. Цель изобретения - повышение качества манжет. Для этого нижняя плита выполнена из двух частей. Верхняя часть 3 нижней плиты с наружным вкладышем 4 расположена над нижней частью 5 нижней плиты с внутренним вкладышем 6 с возможностью относительного аксиального перемещения. Кольцевая канавка для формования V - образной рабочей кромки манжеты выполнена во внутреннем вкладыше 6 у его верхнего торца. После вулканизации с пресс-формы снимаются пуансон 1 и средняя кольцевая часть 2. Затем снимается верхняя часть 3 нижней плиты. На наружном вкладыше 4 остается готовая манжета 10. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„.Я0„„1 1555

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2 7

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4071197/22-05 (22) 14.04.86 (46) 23.03.90. Бюл. № 11 (71) Всесоюзный научно-исследовательский и проектный институт алюминиевой, магниевой и электродной промышленности (72) В. Ф. Тихомиров и А. П. Манилов (53) 678.057.726:678.06:62-?62 (088.8) (56) Патент США № 2949635, кл. 425-128, опублик. 1960.

Авторское свидетельство СССР № 897560, кл. В 29 С 35/02, 1980. (54) ПРЕСС-ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ КОЛЬЦЕВЫХ УПЛОТНИТЕЛЬНЫХ

МАНЖЕТ С V-ОБРАЗ НОЙ РАБОЧЕЙ

КРОМКОЙ (57) Изобретение относится к изготовлению резиновых технических изделий и предна(51)5 В 29 С 35/02 // В 29 L 31:26 значено длв изготовления кольцевых резиновых уплотнительчых манжет с V-образной рабочей кромкой. Цель изобретения — повышение качества манжет. Для этого нижняя плита выполнена из двух частей. Верхняя часть 3 нижней плиты с наружным вкладышем 4 расположена над нижней частью 5 нижней плиты с внутренним вкладышем 6 с возможностью относительного аксиального перемещения. Кольцевая канавка для формования V-образной рабочей кромки манжеты выполнена во внутреннем вкладыше 6 у его верхнего торца. После вулканизации с пресс-формы снимаются пуансон 1 и средняя кольцевая часть 2. Затем снимается верхняя часть 3 нижней плиты.

На наружном вкладыше 4 остается готовая манжета 10. 1 з. п. ф-лы, 1 ил.

13. В образовавшиеся полости и на каркас

13 укладывается резиновая заготовка. Далее опускается пуансон 1. После этого прессформа подается под пресс, где осуществ5 ляется формование и вулканизация манжеты 10. После вулканизации пресс-форма выдвигается из зоны пресса, снимается пуансон 1 и средняя кольцевая часть 2. Затем снимается верхняя часть 3 нижней плиты с в кл адьпп ем 4, на котором р асп ол ожена

10 готовая манжета 10, которая легко снимается.

Предлагаемое изобретение позволяет исключить срезание манжеты„имеющей Vобразную рабочую кромку, выполненную независимо от ее положения и угла между образующими ее сторонами, при раскрытии пресс-формы, сделать пресс-форму универсальной, улучшить ее эксплуатационные характеристики и упростить изготовление.

Формула изобретения з

Изобретение относится к изготовлению резиновых технических изделий и предна значено для изготовления кольцевых рези новых уплотнительных манжет с V-образнои рабочей кромкой.

Цель изобретения — повышение качест ва уплотнительных манжет.

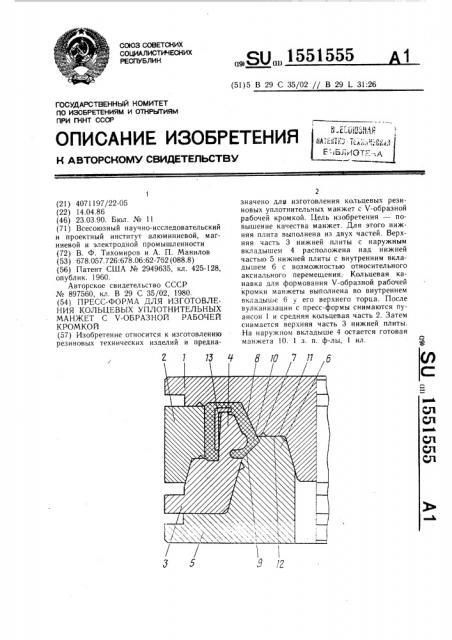

На чертеже изображена предлагаемая пресс-форма.

Пресс-форма содержит пуансон 1, сред нюю кольцевую часть 2, нижнюю плиту состоящую из двух частей, этажно распо ложенных с возможностью относительного (1 аксиального перемещения, причем верхняя, часть 3 нижней плиты выполнена с наруж ным вкладышем 4 для оформления внутрен ней полости манжеты, а нижняя часть 5 нижней плиты выполнена с внутренним вкладышем 6, оформляющим V-образную рабочую кромку манжеты. Кольцевая ка навка для формования V-образной рабочей кромки манжеты выполнена во внутреннем вкладыше 6 у его верхнего торца, где расположена линия 7 пересечения верхней плоскости 8 и нижней плоскости 9, образующих V-образную кольцевую канавку для оформления рабочей кромки манжеты 10.

При этом опорная поверхность 11 пуансона 1, соприкасающаяся с верхним торцом

12 внутреннего вкладыша 6, расположена выше линии 7 пересечения верхней плоскости 8 и нижней плоскости 9, образующих

V-образную кольцевую канавку. Причем линия 7 находится от верхнего торца 12. внутреннего вкладыша 6 на расстоянии, составляющем 1/5 — l/10 длины верхней образующей плоскости 8.

Пресс-форма работает следующим образом.

На нижнюю часть 5 нижней плиты с внутренним вкладышем 6 устанавливается верхняя часть 3 нижней плиты с наружным вкладышем 4. Затем устанавливается средняя кольцевая часть 2. Если манжета 10 содержит каркас 13, то на наружном вкладыше 4 располагается металлический каркас

1. Пресс-форма для изготовления кольцевых уплотнительных манжет с V-образной рабочей кромкой, содержащая верхнюю плиту с пуансоном, среднюю кольцевую часть, нижнюю плиту с концентрично расположенными наружным и внутренним вкладышами, наружный из которых имеет выступ для оформления внутренней полости манжеты, и кольцевую канавку для формования V30 образной рабочей кромки манжеты, отличающаяся тем, что, с целью повышения качества манжет, нижняя плита выполнена из двух частей, этажно расположенных с возможностью относительного аксиального перемещения, причем наружный вклаДыш

35 связан с верхней частью нижней плиты, а внутренний вкладыш — с ее нижней частью.

2. Пресс-форма по п. 1, отличающаяся тем, что кольцевая канавка для формования

4О Ч-образной рабочей кромки манжеты выполнена во внутреннем вкладыше у его верхнего торца.
