Реферат



Изобретение относится к машиностроению, а именно к конструкциям прессов. Цель изобретения - повышение надежности и расширение технологических возможностей. В силовом цилиндре с подвижной гильзой механизм регулирования величины рабочего хода поршня выполнен в виде размещенной в его полости гайки и приводного винта. Винт пропущен сквозь ступенчатую втулку и опорный фланец и соединен с системой управления. 1 ил.

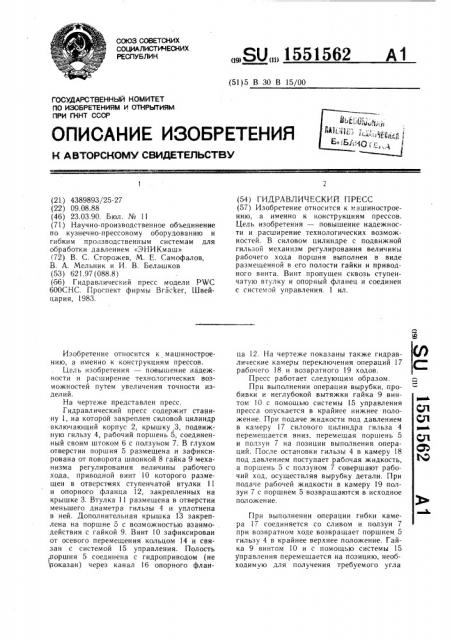

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4389893/25-27 (22) 09.08.88 (46) 23.03.90. Бюл. № 1 1 (71) Научно-производственное объединение по кузнечно-прессовому оборудованию и гибким производственным системам для обработки давлением «ЭНИКмаш» (72) В. С. Сторожев, M. Е. Самофалов, В. А. Мельник и И. В. Белашков (53) 621.97 (088.8) (56) Гидравлический пресс модели PWC

600СНС. Проспект фирмы Bracker, Швейцария, 1983.

Изобретение относится к машиностроению, а именно к конструкциям прессов.

Цель изобретения — повышение надежности и расширение технологических возможностей путем увеличения точности изделийй.

На чертеже представлен пресс.

Гидравлический пресс содержит станину 1, на которой закреплен силовой цилиндр включающий корпус 2, крышку 3, подвижную гильзу 4, рабочий поршень 5, соединенный своим штоком 6 с ползуном 7. В глухом отверстии поршня 5 размещена и зафиксирована от поворота шпонкой 8 гайка 9 механизма регулирования величины рабочего хода, приводной винт 10 которого размещен в отверстиях ступенчатой втулки 11 и опорного фланца 12, закрепленных на крышке 3. Втулка 11 размещена в отверстии меньшего диаметра гильзы 4 и уплотнена в ней. Дополнительная крышка !3 закреплена на поршне 5 с возможностью взаимо- . действия с гайкой 9. Винт 10 зафиксирован от осевого перемещения кольцом 14 и связан с системой 15 управления. Полость оршня 5 соединена с гидроприводом (не оказан) через канал 16 опорного фланÄÄSUÄÄ 1551562 А1 (51)5 В 30 В 15/00 (54) ГИДРАВЛИЧЕСКИЙ ПРЕСС (57) Изобретение относится к машиностроению, а именно к конструкциям прессов.

Цель изобретения — повышение надежности и расширение технологических возможностей. В силовом цилиндре с подвижной гильзой механизм регулирования величины рабочего хода поршня выполнен в виде размещенной в его полости гайки и приводного винта. Винт пропущен сквозь ступенчатую втулку и опорный фланец и соединен с системой управления. 1 ил. ца 12. На чертеже показаны также гидравлические камеры переключения операций 17 рабочего 18 и возвратного 9 ходов.

Пресс работает следующим образом.

При выполнении операции вырубки, пробивки и неглубокой вытяжки гайка 9 винтом !0 с помощью системы 15 управления пресса опускается в крайнее нижнее положение. При подаче жидкости под давлением в камеру 7 силового цилиндра гильза 4 перемещается вниз, перемещая поршень 5 и ползун 7 на позиции выполнения операций. После остановки гильзы 4 в камеру 18 под давлением поступает рабочая жидкость, а поршень 5 с ползуном 7 совершают рабочий ход, осуществляя вырубку детали. При подаче рабочей жидкости в камеру !9 ползун 7 с поршнем 5 возвращаются в исходное пол ож ен ие.

При выполнении операции гибки камера 17 соединяется со сливом и ползун 7 при возвратном ходе возвращает поршнем 5 гильзу 4 в крайнее верхнее положение. Гайка 9 винтом 10 и с помощью системы 15 управления перемещается на позицию, необходимую для получения требуемого угла

1551562

Формула изобретения

7-Составитель В. Гринберг

Техред И. Верес Корректор Л. Бескид

Тираж 511 Подписное

Редактор И. Шел-,а

Заказ 300

BHHHl1H Гос1дарствепного комитета по изобретениям и открытиям при ГКНТ СС(:P

113035, Москва, Ж -35, Раушская наб., д. 4/5

11роизводстве;шо-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

3 гибки. В камеру 18 подается под давлением жидкость и поршень 5 с ползуном 7 перемещаются до упора гайки 9 во фланец 12.

При подаче рабочей жидкости в камеру 19 ползун 7 с поршнем 5 возвращаются в исходное верхнее положение.

Экономический эффект при внедрении достигается за счет повышения надежности и расширения технстлогических возможностей.

Гидравлический пресс, содержащий смонтированный на станине силовой цилиндр, включающий корпус с крышкой и смонтированной в нем подвижной гильзой с центральным ступенчатым отверстием, в полости большего диаметра кото1 "о размещен рабочий поршень, соединенный своим

, штоком с ползуном, а также гидропривод, систему управления и механизм регулирования величины рабочего хода, отличаю; шийся тем, что, с целью повышения надежности и расш ирения технологических возможностей путем увеличения точности изде4 лий, он снабжен ступенчатой направляющей втулкой, дополнительной крышкой и опорным фланцем с отверстием и каналом, механизм регулирования величины рабочего хода выполнен в виде приводного винта и свинчивающейся с ним гайки, а в рабочем поршне выполнено глухое отверстие, при этом ступенч атая направляющая втулка размещена в отверстии меньшего диаметра подвижной гильзы, уплотнена в нем и 3а)p креплена на крышке силового цилиндра, дополнительная крышка закреплена на рабочем поршне, опорный фланец установлен на крышке силового цилиндра, гайка механизма регулирования величины рабочего хода размещена в глухом отверстии рабочего поршня с возможностью взаимодействия с дополнительной крышкой и зафиксирована в нем от поворота, винт упомянутого механизма смонтирован в отверстиях ступенчатой втулки и опорного фланца и свя20 зан с системой управления, в полость рабочего поршня силового цилиндра соединена с гидроприводом через канал опорного фланца.
