Центрирующий ролик

Центрирующий ролик

Иллюстрации

Показать все

Реферат



Изобретение относится к прокатному оборудованию и предназначено для использования преимущественно в цехах, где производится роспуск широких полос на узкие, а также в цехах машиностроительных предприятий. Цель изобретения - повышение качества и улучшение условий труда. Ленты перед намоткой на барабан подают на центрирующий ролик и размещают между разделительными дисками 1. Под действием наматываемых лент центрирующий ролик вращается. Кромки лент контактируют и трутся о боковые поверхности разделительных дисков 1. Выполненные на боковых поверхностях радиально направленные впадины 6 и выступы 7 попеременно входят в контакт с кромками ленты. Создаются вынужденные колебания разделительного диска, направленные вдоль его оси. Контактируя с кромкой ленты, вставки из медесодержащего материала передают атомы меди кромкам ленты за счет натирания. С кромок ленты атомы меди за счет натирания передаются на выступы боковых поверхностей разделительных дисков. В процессе движения ленты этим обеспечивается безызносное трение на контактных поверхностях за счет эффекта избирательного переноса. Упругие шумопоглощающие элементы (резиновые кольца) обеспечивают возможность колебания разделительных дисков при одновременном шумопоглощении. 3 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕОЪБЛИН ()i)5 В 23 D 33/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н Д BT0PCHQMY СВЯДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPbfTHRM

ПРИ ГКНТ СССР

1 (21) 4290812/31-27 (22) 27.07.87 (46) 23.03.90. Бюл. № 11 (71) Магнитогорский металлургический комбинат им. В. И. Ленина и Иагнитогорский горно-металлургический институт им. Г. И. Носова (72) П.Н, Смирнов, И.И. Ошеверов, Е.В. Корташов, Ю.И. Плетнев, С.В. Тишин, В.И. Круглов и И,И. Бондяев и В,Я. Легаев (53) 621.967(088.8) (56) Авторское свидетельство СССР

¹ 1107920, кл. В 21 В 39/14, 1983. (54) ЦЕНТРИРУЮЩИЙ РОЛИК (57) Изобретение относится к прокатному оборудованию и предназначено для использования преимущественно в цехах где производится роспуск широких полос на узкие, а также в цехах машиностроительных предприятий. Цель изобретения — повышение качества и улучшение условий труда. Ленты перед намоткой на барабан подают на центрирующий ролик и размещают между раз.ЯЦ I бш57Я Д 1 делительными дисками 1. Под действием наматываемых лент центрирующий ролик вращается. Кромки лент контактируют и трутся о боковые поверхности разделительных дисков 1. Выполненные на боковых поверхностях радиально направленные впадины 6 и выступы 7 попеременно входят в контакт с кромками ленты. Создаются вынужденные колебания разделительного диска, направленные вдоль его оси. Контактируя с кромкой ленты, вставки из медесодержащего материала передают атомы меди кромкам ленты эа счет натирания.

С кромок ленты атомы меди за счет натирания передаются на выступы боковых поверхностей разделительных дисков.

В процессе движения ленты этим обеспечивается безызносное трение на контактных поверхностях за счет эффекта избирательного переноса. Упругие шумопоглощающие элементы (резиновые кольца) обеспечивают возможность колебания разделительных дисков при одновременном шумопоглощении. 3 ил.

1551576

5 !

О !

20

Изобретение относится к прокатно" иу оборудованию и предназначено для использования преимущественно в цеах, где производится роспуск широких олос на узкие с намоткой на барабан оталки агрегата продольной резки, также в цехах машиностроительных

Предприятий, где используются агрегаты продольной резки полосового металла.

Целью изобретения является повы шение качества и улучшение условий

1 труда. с

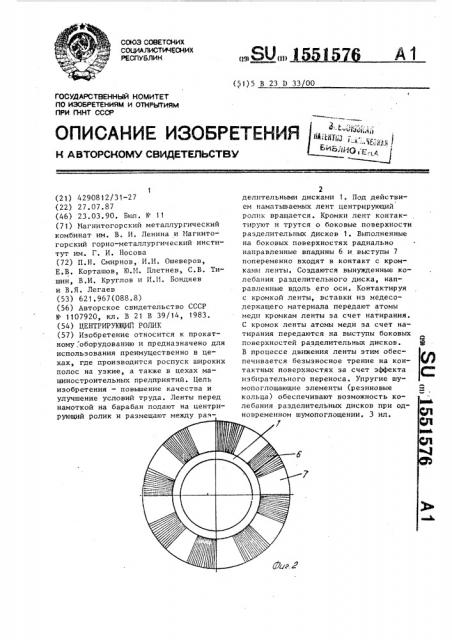

На фиг..1 изображен центрируюший ролик, общий вид; на фиг. 2 — разделительный дисK на фиг. 3 — pазделительный диск, развернутое сечение.

Центрирующий ролик содержит разделительные диски 1, закрепленные на оси 2, установленной с возможностью вращения в опорах 3. На боковых поверхностях 4 и 5 каждого диска 1 выполнены чередующиеся радиально направленные впадины 6 и выступы 7. Впадины 6 на боковой поверхности 4 размещены напротив выступов 7 на боковой поверхности 5. В радиальном направлении диски закреплены на оси через упругие шумопоглощающие элементы, выполненные в виде колец 8, а в осевом направлении — через упругие шумопоглощающие элементы в виде ко лец 9. Во впадинах 6 на боковых по. верхностях 4 и 5 разделительных дисков 1 размещены вставки 10 из медесодержащего материала.

На фиг. показаны также разделяемые ленты 11.

Центрирующий ролик работает сле-; дующим образом.

Ленты 11 перед намоткой на барабан моталки с целью предотвращения перехлестывания и смещения от оси намотки подают на центрирующий ролик, где их размещают между разделительными дисками 1. Под действием наматываемых на моталку лент центрирующий ролик вращается, а кромки лент 11 контактируют и трутся о боковые поверхности разделительных дисков 1. Выполненные на боковых поверхностях радиально направленные впадины и выступы попеременно входят в контакт с кромками ленты, эа счет чего создаются вынужденные колебания разделительного диска, направленные вдоль его оси. При этом контакт кромки ленты и боковой поверхности диска осуществляется периодически. Контактируя с кромкой ленты, вставки 10 из медесодержащего материала передают атомы меди кромкам ленты за счет натирания. С кромок ленты атомы меди эа счет натирания передаются на выступы боковых поверхностей разделительных дисков. В процессе движения ленты происходит взаимообмен атомами между выступами разделительных дисков и кромками ленты, обеспечивая тем самым безызносное трение на контактных поверхностях за счет эффекта избирательного переноса.

Упругие шумопоглощающие элементырезиновые кольца 8 и 9 обеспечивают возможность колебания разделительных дисков при одновременном шумопоглощении.

Формула изобретения;

Центрирующий ролик, содержащий ось, разделительные диски, установленные на оси, и распорные втулки, установленные на оси между разделительными дисками, о т л и ч а юшийся тем, что, с целью повышения качества и улучшения условий труда, он снабжен упругими шумопоглощающими элементами и вставками из медесодержащего материала, каждый иэ разделительных дисков выполнен с чередующимися радиально направленными впадинами и выступами на боковых их поверхностях с расположением впадин на одной поверхности напротив выступов на другой поверхности, и наоборот, упругие шумопоглощающие элементы установлены на оси, часть их размещена между разделительными дисками и распорными втулками, а другая часть — между осью и разделительными дисками, при этом вставки иэ медесодержащего материала размещены во впадинах боковых поверхностей разделительных дисков.
