Способ упаковывания бесподдонного штабеля штучных предметов

Способ упаковывания бесподдонного штабеля штучных предметов

Иллюстрации

Показать все

Реферат



Изобретение относится к технике упаковывания, а именно к способам упаковывания бесподдонного штабеля штучных предметов. Целью изобретения является снижение энергозатрат и упрощение процесса упаковывания. Штучные предметы 2 укладывают в штабель 1 с образованием в верхнем слое уступов для вильчатого захвата, затем штабель покрывают первой пленочной оболочкой 5. Покрытый пленкой штабель 1 обматывают нитью 9, формируя уступы под вильчатый захват. Штабель 1 переворачивают на 180° и надевают на него вторую пленочную оболочку 5 так, чтобы ее края перекрывали края первой оболочки 5. После этого покрытый полимерной пленкой штабель 1 спиралеобразно обматывают нитью 9. Конец нити 9 закрепляют на поверхности упаковки. При обматывании нитью штучные предметы 2 уплотняются в штабеле 1 и полимерная пленка плотно облегает поверхность штабеля 1, при этом исключается операция термоусадки. 2 з.п.ф-лы. 6 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСИИХ

РЕСПУБЛИК

А1 (IQI® (ll) 1 (Р1) 5 В 65 В 9/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H д BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4404388/30-13 ,(22) 01,03.88 (46) 23.03.90. Бюл. 1 11 (71) Всесоюзное проектно-конструкторское бюро соляной промышленности и Всесоюзный научно-исследовательский институт соляной промышленности (72) IO.È. Малецкий (53) 621. 798.4 (088.8) (56) Патент СССР Г 1511200, кл. S 65 S 9/06, 1977. (54) СПОСОБ УПАКОВЫВАНИЯ БЕСПОДДОННОГО ШТАБЕЛЯ ШТУЧНЫХ ПРЕДМЕТОВ (57) Изобретение относится к технике упаковывания, а именно к способам упаковывания бесподдонного штабеля штучных предметов. Целью изобретения является снижение энергозатрат и уп.рощение процесса упаковывания. Штуч2 ные предметы 2 укладывают в штабель

1 с образованием в верхнем слое уступов для вильчатого захвата, затем штабель покрывают первой пленочной оболочкой 5. Покрытый пленкой штабель

1 обматывают нитью 9, формируя уступы под вильчатый захват. Штабель 1 переворачивают на 180 и одевают на него вторую пленочную оболочку 5 так, чтобы ее края перекрывали края первой оболочки 5. После этого покрытый полимерной пленкой штабель 1 спиралеобразно обматывают нитью 9. Конец нити 9 закрепляют на поверхности упаковки. При обматывании нитью штучные предметы 2 уплотняются B штабеле 1 и полимерная пленка плотно облегает поверхность штабеля 1, при этом исключается операция термоусадки. 2 з.п. ф-лы, 6 ил.

1551584

Изобретение относится к технике

Упаковывания, а именно к способам упаковывания бесподдонного штабеля штучных предметов

Целью изобретения является снижение энергозатрат и упрощение процесса упа ковывания.

Способ заключается в следующем.

Штучные предметы укладывают в шта- 10 бель с образованием в верхнем слое ( уступов для вильчатого захвата, затем штабель покрывают пленочной оболочкой. Покрытый пленкой. штабель обматы вают нитью, фиксируя пленку на штабеле и формируя .уступы под вильчатый, захват. Затем штабель переворачивают на 180 и покрывают его второй пленочной оболочкой. После этого штабель спиралеобразно обматывают нитью. Для более плотной фиксации пленки и скрепления штабеля целесообразно после поворота его на 180 в верхней части штабеля выполнить дополнительные уступы, а нить выполнить из упругого материала.

На чертеже показано устройство, осуществляющее предлагаемый способ.

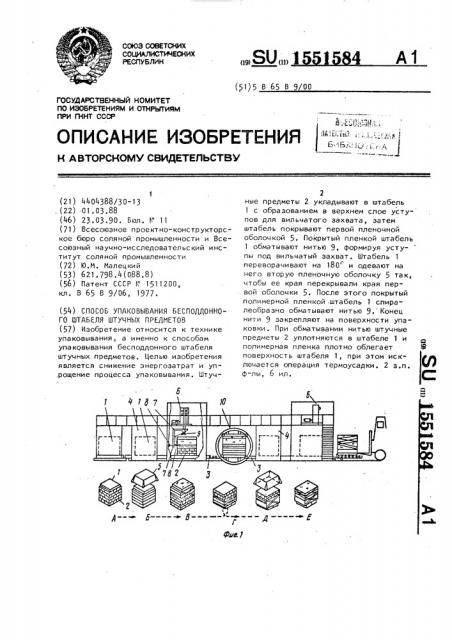

На фиг. 1 изображено устройство для упаковывания бесподдонного штабеля штучных предметов, общий вид; на фиг ° 2 и 3 - приспособление для обматывания штабеля нитью; на фиг.4 упаковывание бесподдонного штабеля полотнообразным полимерным материалом; на фиг. 5 и 6 - скрепление пакета с образованием уступов в верхней и нижней частях штабеля.

Устройство для упакавывания бесподданного штабеля 1 штучных предметов

2 содержит транспортер 3, соединяю40 щий устройство 4 для наложения на штабель 1 пленочной обопочки 5, приспособление 6, содержащее водило 7 и обкаточный ролик 8 для наматывания нити 9, и кантователь 10 для перево45 рачи ва ния штабеля 1 штучных предметов 2 на 180

Устройство для осуществления предлагаемого способа работает следующим образом.

Предметы 2 укладывают в штабель с образованием в верхнем слое уступов для вильчатого захвата (фиг. 1, позиция А). Затем штабель 1 транспорте-. ром 3 подается в устройство 4, в ко- 55 тором покрывается пленочной оболочкой

5 (фиг. 1, позиф я Б). После этого штабель подают в приспособление 6, устанавливают-, водило 7 под нужным углом, обкаточный ролик 8 подводят к уступу штабеля 1, свободный конец нити 9 прикрепляют к штабелю 1, например, липкой лентой. Вращая водило 7, наматывают по крайней мере один виток нити 9 для формирования первого уступа под вильчатый захват и фиксации оболочки 5 на штабеле 1. Второй уступ формируют аналогично.

После формирования уступов штабель

1 подают в кантователь 10, s котором переворачивают его на 180 уступами вниз (Фиг. 1, позиция Г). Транспортером 3 штабель 1 помещают в устройство 4 для надевания второй пленочной оболочки 5. Эту оболочку надевают так, что ее края перекрывают края первой оболочки 5. Затем штабель помещают в приспособление 6, в котором, плавно изменяя угол наклона..водила 7, спиралеобразно обматывают покрытый полимерной оболочкой 5 штабель 1 нитью 9. После завершения обматывания нить 9 разрезается и конец ее закрепляется, например, под витки нитей 9 на штабеле 1. Для уплотнения штабеля

1 может быть использована нить 9 из упругого материала.

Для плотного скрепления трудноукладываемых штучных предметов целесообразно формировать уступы в верхней и нижней частях штабеля 1, а обматывание нитью 9 осуществлять через эти уступы по диагоналям передней грани штабеля 1.

Предлагаемый способ позволяет за счет исключения операции термоусадки снизить энергозатраты, упростить процессы Формирования уступов и упаковывания штабеля, испольэовать более дешевые полимерные материалы.

Формула изобретения

1. Способ упаковывания бесподдонного штабеля штучных предметов, включающий штабелирование предметов, образование в верхней части штабеля уступов под вильчатый захват, наложение на штабель первой пленочной оболочки, фиксацию ее на штабеле, формирование уступов, поворот штабеля íà 180, наложение на него второй пленочной оболочки и фиксацию ее на штабеле, о тл и ч а ю шийся тем, что, с целью снижения энергозатрат и упрощения процесса упаковывания, фиксацию

5 1 на штабеле пленочных оболочек и формирование уступов производят путем обматывания штабеля нит ью.

2. Способпоп. 1, о тли ч а юшийся тем, что после поворота

551584 6 штабеля на 180 в его верхней части образуют дополнительные уступы.

3. Способ по и. 1, о т л и ч а юшийся тем, что нить выполнена

5 из упругого материала.

Риа. 2

1551584

Фиг.б
