Устройство для выгрузки стеклянной тары из кассет моечной машины

Устройство для выгрузки стеклянной тары из кассет моечной машины

Иллюстрации

Показать все

Реферат



Изобретение относится к пищевой и консервной промышленности и может быть использовано в машинах для мойки стеклянной тары. Цель изобретения - повышение надежности и упрощение конструкции устройства. Вымытая стеклянная тара из гнезд кассеты моечной машины по направляющему лотку поступает на выгрузку, под действием собственной массы выходит из кассеты и попадает на приемную площадку 3. При дальнейшем вращении маховика кривошип через рычаг 12 с кулис поднимает свободное плечо двуплечего рычага 6 и опускает плечо с приемной площадкой 3 в крайнее нижнее положение, упор входит в контакт с приемной площадкой 3 и поворачивает ее относительно конца двуплечего рычага 6. Так стеклянная тара устанавливается на отводящем транспортере 4. Свободная приемная площадка 3 при дальнейшем вращении маховика поднимается в крайнее верхнее положение и удерживается в нем упором 7 и пружиной 14. 1 з.п. ф-лы. 2 ил.

СООЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

<191 ???????? (51) 5 8 6 ?? 3>

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4436888/30-13 (22) 24 Л3.88 (46) 23.03.90. Бюл. 11 (71) Мелитопольское производственное объединение по выпуску разливочного оборудования (72) А.С.Воровенко (53) 683 ° 561(088.8) (56) Авторское свидетельство СССР и 282076, кл. В 67 С 1/20) 1969. (54) УСТРОЙСТВО ДЛЯ ВЫГРУЗКИ СТЕКЛЯННОЙ ТАРЫ ИЗ КАССЕТ МОЕЧНОЙ МАИИНЫ (57) Изобретение относится к области пищевой и консервной промышленности и может быть использовано в машинах для мойки стеклянной тары. Цель изобретения - повышение надежности и упрощение конструкции устройства ° Вымытая стеклянная тара иэ гнезд кассе2 ты моечной машины по направляющ)ему лотку поступает на выгрузку, под действием собственной массы выходит из кассеты и попадает на приемную площадку 3. При дальнейшем вращении маховика кривошип через рычаг 12 с кулисой поднимает свободное плечо двуплечего рычага 6 и опускает плечо с приемной площадкой 3 в крайнее нижнее положение, упор входит в контакт с приемной площадкой 3 и поворачивает ее относительно конца двуплечего рычага 6. Так стеклянная тара устанавливается на отводящем транспортере 4.

Свободная приемная площадка 3 при дальнейшем вращении маховика поднимается в крайнее верхнее положение и удерживается в нем упором 7 и пружиной 14. 1 з.п. ф-лы, 2 ил.

1551642

Изобретение относится к пищевой и консервной промышленности и может быть использовано в машинах для мойки стеклянной тары.

Цель изобретения - повышение надежности и упрощение конструкции устройства.

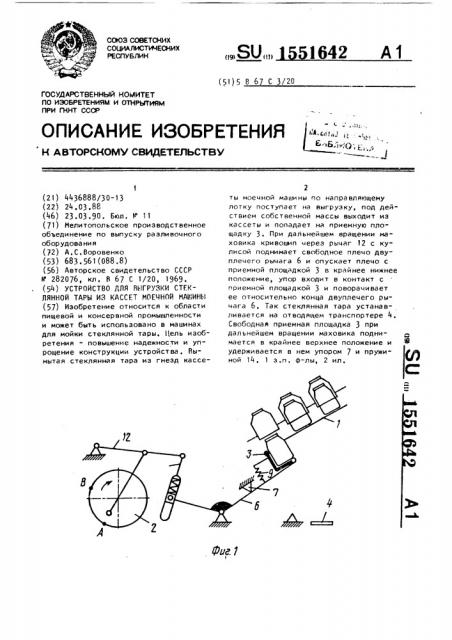

На фиг.1 изображено предлагаемое устройство, приемная площадка в зоне 10 приема посуды, на фиг.2 - то же, приемная площадка в зоне выгрузки посуды на отводящий транспортер.

Устройство состоит из направляющего лотка 1, размещенной под ним с возможностью перемещения по заданной трактории под действием приводного механизма 2 приемной площадки 3, отводящего транспортера 4 и приспособления 5 передачи бутылок с приемной 20 площадки 3 на отводящий транспортер 4.

Устройство снабжено двуплечим рычагом 6 и упором 7 для ограничения его перемещения, 25

Приемная площадка 3 шарнирно смонтирована на конце двуплечего рычага 6 и представляет собой изогнутую под прямым углом пластину.

Приспособление 5 для передачи бу- 30 тылок с приемной площадки 3 на отводящий транспортер 4 содержит смонтированный под приемной площадкой 3 упор 8 для ее поворота относительно конца двуплечего рычага 6 и пружину 9 для возврата приемной площадки 3 в

35 исходное положение.

Приводной механизм 2 может содержать маховик 10 и сочлененный с ним кривошип 11 конец ко"орого связан через рычаг 12 с кулисой 13, при этом свободный конец двуплечего рычага 6 посредством пружины 14 соединен с кулисой 13.

Устройство Работает следующим об- 45 разом, Вымытая стеклянная тара иэ гнезд кассеты моечной машины по направляющему лотку 1 поступает на выгрузку.

Приемная площадка 3 при этом находится в крайнем верхнем положении. Стек50 лянная тара под действием собственного веса выходит из кассеты и попадает на приемную площадку 3. При дальнейшем вращении маховика 10 кривошип

11 через рычаг 12 с кулисой 13 поднимет свободное плечо двуплечего рычага 6 и опускает плечо с приемной

1 площадкой 3 в крайнее нижнее положение, упор 8 входит в контакт с приемной площадкой 3 и переворачивает ее относительно конца двуплечего рычага 6. Таким образом, стеклянная тара устанавливается на отводящем тран" спортере 4, Свободная приемная площадка 3 при дальнейшем вращении маховика 10 поднимается в крайнее верхнее положение и удерживается в нем упором 7 и пружиной 14, Изобретение позволит упростить конструкцию устройства и повысить его надежность за счет обеспечения нулевой скорости приемной площадки 3 е момент приема стеклянной тары и в момент выталкивания стеклянной тары на отводящий транспортер 4 и максимально возможной скорости приемной площадки 3 ео время транспортировки стеклянной тары к месту выгрузки.

Фо р му л а и з об р е т е ни я

1. Устройство для выгрузки стеклянной тары из кассет моечной машины> состоящее из направляющего лотка, размещенной под ним с возможностью перемещения по заданной траектории под действием приводного механизма приемной площадки, отводящего транспортера и приспособления передачи бутылок с приемной площадки на отводящий транспортер, о т л и ч а е-щ е е с я тем, что, с целью повыше ния надежности, оно снабжено двупле чим рычагом и упором для ограничени. его перемещения, приемная площадка шарнирно смонтирована на конце деуплечего рычага и представляет собой изогнутую под прямым углом пластину, при этом приспособление для передачи бутылок с приемной площадки на отводящий транспортер содержит смонтированный под приемной площадкой упор для ее поворота относительно конца двуплечего рычага и пружину для возврата приемной площадки в исходное положение.

2. Устройство по п.1, о т л и ч аю щ е е с я тем, что, с целью упрощения конструкции, приводной механизм содержит маховик и сочлененный с ним кривошип, конец которого связан через рычаг с кулисой, при этом свобод ный конец двуплечего рычага посредством пружины соединен с кулисой, 155164?
