Устройство для рыхления сыпучего материала

Устройство для рыхления сыпучего материала

Иллюстрации

Показать все

Реферат



Изобретение касается транспортировки сыпучих материалов и вязких жидкостей. Цель - повышение надежности в работе. Устройство состоит из вертикально установленной штанги 1, снабженной разрыхляющими стержнями 2, и емкости 4, установленной на высоте не менее уровня загрузки перевозимого материала. Емкость заполняется наполнителем, что вызывает смещение центра тяжести штанги вверх. При транспортировке, вследствие неравномерностей движения, штанга 1 за счет смещенного центра тяжести раскачивается, соответственно перемещаются в объеме материала и разрыхляющие стержни, расположенные по всей длине штанги, что обеспечивает постоянное нарушение статического состояния материала и предотвращение его смерзания в зимнее время. 2 ил.

COIO3 СОВЕТСКИХ

СОЦ иД СТЫЧЕСНИХ

РЕСПУБЛИК

Ig>)s в и 88/64

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А STOPCKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

IlO ИЗО6РЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ CHHT СССР (21) 44 50254/31-13 (22) 29.06,88 (46) 23.03.90. Бюл. 1 " 11 (71) Читинский политехнический институт (72) Ю.C.Шевченко (53) 621.798 .34(088 .8) (56) Авторское свидетельство СССР

Е 950614, л. В 65 В 88164, 1981 ° (54) УстРОйстВО ллЯ РыхлениЯ сыпУчеГо

МАТЕРИАЛА (57) Изобретение касается.транспортировки сыпучих материалов и вязких жидкостей. Цель - повышение надежности в работе. Устройство состоит из вертикально установленной штанги 1, „.SU„„1551643 A 1

2 снабженной раэрыхляющими стержнями 2, и емкости 4, установленной на высоте не менее уровня загрузки перевозимого материала. Емкость заполняется наполнителем, что вызывает смещение центра тяжести штанги вверх. При транспортировке, вследствие неравномерностей движения, штанга за счет смещенного центра тяжести раскачивается, соответственно перемещаются в объеме материала и разрыхляющие стержни, рас" положенные по всей длине штанги, что обеспечивает постоянное нарушение статического состояния материала и предотвращение его смерзания в зимнее время. 2 ил, 1551643

Формула изобретения

Устройство для рыхления сыпучего материала преимущественно при транспортировке, содержащее штангу и расположенные на ней под углом стержни, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности в работе, оно снабжено укрепленными на нижнем конце штанги пружиной, а на верхнемемкостью для наполнителя.

Составитель 1Ф.Слеэина

Техред М.Дидык

Корректор! С.Шекмар

Редактор Н,Лазаренко с

Заказ 304 Тираж 510 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Иосква, 3-35, Раушская нвб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101

Изобретение относится к транспор" тировке сыпучего материала и вязких жидкостей в зимнее время и может быть использовано В горноруднои, угольнои, строительной, нефтяной и других промышленностях для хранения и перевозки данных грузов, например, по железным дорогам.

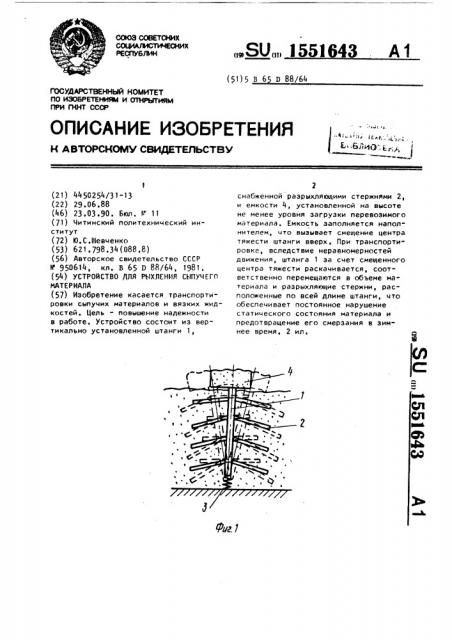

Целью изобретения является повыше- 10 ние надежности работы, На фиг.1 показано устройство, общий вид, на Фиг.2 - схема вибропривода при разгрузке материала.

VcTpoHcT8o сосТоНТ Н3 штанги 1 H раэрыхляющих стержней 2. На нижнем конце штанги 1 укреплена пружина 3, а на верхнем -- емкость 4 для накопителя, Штанга 1 установлена вертикально с воэможностью раскачивания относительно нижнего конца. Раэрыхляющие стержни 2 расположены по всей длине штанги 1 под углом 80-85 к штанге.

Емкость 4 установлена в верхней час- 25 ти штанги 1 на высоте не менее уровня загрузки материала, например 2 м, высота установки емкости 2,1-2,3 м, Штанги 1 могут быть соединены балкой

5 с вибровоэбудителем 6., 30

Устройство работает следующим об- разом.

На основании, на которое помещают

° сыпучий материал, например дно вагона, устанавливают качающиеся штанги

1 с раэрыхляющими стержнями 2 и емкостями 4. Заполняют емкость перевозимым материалом. После того, как уровень загрузки будет достигнут, наполнителем, например перевозимым материалом заполняют емкость 4, вследствие чего центр тяжести штанг перемещается вверх. Во время транспортировки штанги 1 за счет сил инерции и смещенного центра тяжести качаются и, включая и сдвиги разрыхляющих стержней 2 соответственно сдвигам штанг, постоянно нарушают статическое состояние материала, препятствуя его смерэанию или загустеванию в зимнее время. При нагрузке после стоянки штанги можно соединить балкой 5 с вибровоэбудителем 6 и раскачивать их, что также обеспечивает рыхление и перемешивание материала и облегчает его разгрузку.

Устройство позволяет повысить эфФективность рыхления и перемешивания материала.
