Класс H 05j; 21ат, 32а;, G 06f; 42m, 14аа
Хв 155166
СССР

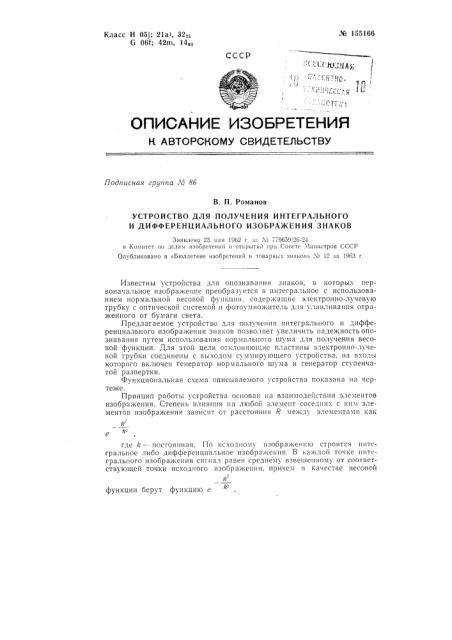

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подписная группа Л» 8б
В. П, Романов
УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ ИНТЕГРАЛЬНОГО
И ДИФФЕРЕНЦИАЛЬНОГО ИЗОЬРА)КЕНИЯ ЗНАКОВ
Заявлено 23 мая 1962 г. за М 779659i26-24 в Комитет Но делам изобретений и открыти, 1 при Совете т1иииетров СССР
Опубликовано в (<Áþëëåòåíå изобретений и товарных знaêîâ» М 12 за 1963 г.
Известны устройства для опознавания знаков, в которых первоначальное изображение преобразуется в интегральное с использованием нормальной весовой функции, содержащпс электронно-лучевую трубку с оптической системой и фотоумножитель для улавливания отраженного от бумаги света.
Предлагаемое устройство для получения интегрального и дифференциального изображения знаков позволяет увеличить надежность опознавания путем использования нормального шума для получения весовой функции. г1,ля этой цели отклоняющие пластины электронно-лучевой трубки соединены с выходом суммирующего устройства, на входы которого включен генератор нормального шума и генератор ступенчатой развертки.
Функциональная схема описываемого устройства показана на чертеже.
Принцип работы устройства основан на взаимодействии элементов изображения. Степень влияния на любой элемент соседник с нпм элементов изображения зависит от расстояния R между элементами как
R е где k — постоянная. По исходному изображению строятся интегральное либо дифференциальное изображения. В каждой точке интегрального изображения сигнал равен среднему взвепгенному от соответствуюшей точки исходного изображения, причем в качестве весовои
R функции берут функцию е № 155166
В каждой точке дифференциального изображения сигнал равен превышению сигнала в соответствующей точке исходного изображения над уровнем средневзвешенного для этой точки. Для получения весовой функции используется гауссовский или нормальный шум. Если на отклоняющие пластины электронно-лучевой трубки подать напряжение от двух независимых генераторов нормального шума, то вероятность попадания луча в некоторую точку, отстоящую от центральной на расЯ
1 стояние R, будет пропорциональна е . Изменяя напряжение шумов, можно изменять параметр б.
Исходное изображение б (х, у) — со степенью зачерненности
1=: б (х, у) Π— нанесено на бумаге 1. Изображение луча электронно-лучевой трубки 2, проецируемое на бумагу оптической системой 8, обходит последовательно все точки изображения по растру. Благодаря тому что ступенчатое напряжение развертки генератора 4 смешивают в сумматоре 5 с нормальным шумом, полученным после пропускания напряжения генератора б случайного шума через избирательный усилитель 7, луч относительно каждой точки развертки совершает случайные колебания по нормальному закону.
Через некоторое время амплитуда сигнала, полученного от более удаленных точек, будет (в соответствии с нормальным законом) меньше, чем амплитуда сигнала от центральной точки. Свет, отраженный от бумаги, улавливается фотоэлектронным умножителем 8 и напряжение его поступает в интегрирующий усилитель 9, на выходе 10 которого и получается интегральное изображение. Изображение немедленно используется или запоминается, например, на потенциалоскопе.
Для получения дифференциального изображения служит вычитающее устройство 11, в котором вычитаются сигналы фотоумножителя и сигналы с выхода интегрирующего усилителя, На выходе 12 вычитающего устройства получают дифференциальное изображение. Интегральное изображение устраняет влияние отдельных дефектов на изображение (например, загрязнений на надежность опознавания), а также обеспечивает выделение полезного изображения из смеси его с шумом. Дифференциальное изображение выделяет краевые и угловые точки или участки.
Предмет изобретения
Устройство для получения интегрального и дифференциального изображения знаков, содержащее электронно-лучевую трубку с оптической системой и фотоумножитель для улавливания отраженного от бумаги света, отличающееся тем, что, с целью использования нормального шума для получения весовой функции, отклоняющие пластины электронно-лучевой трубки соединены с выходом суммирующего устройства, на входы которого включен генератор нормального шума и генератор ступенчатой развертки. № 155166
