Композиция для получения основного слоя декоративно- облицовочного материала

Композиция для получения основного слоя декоративно- облицовочного материала

Иллюстрации

Показать все

Реферат



Изобретение относится к строительным материалам и предназначено для получения декоративно-облицовочных материалов. Цель изобретения - повышение устойчивости к истиранию. Композиция для получения основного слоя декоративно-облицовочного материала содержит, мас.%: стеклобой 45-60, тяжелую пиролизную смолу пропанбутановой фракции нефти 2-9, песок остальное. Композиция может содержать глину в количестве 8-12 мас.% или хлорид натрия в количестве 8-15 мас.%. Истираемость получаемого материала после 200 оборотов под нагрузкой 200 г составляет 0,012-0,026 г/см<SP POS="POST">2</SP>. 2 з.п. ф-лы. 2 табл.

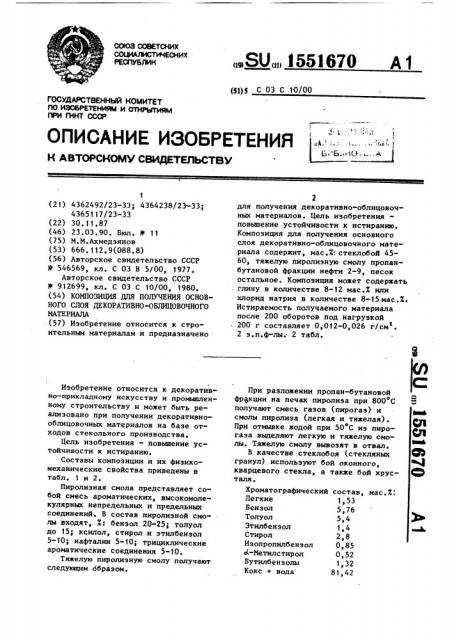

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСГ1У БЛИН (gg)g С 03 С 1О/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

f10 ИЗОБРЕТЕНИЯМ И ОТНЯТИЯМ

ПРИ ГКНТ ССОР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ вЂ”"

1 (21) 4362492/23-33; 4364238/23-33;

4365117/23-33 (22) 30.11.87 (46) 23.03.90. Бюл. У 11 (75) М.М.Ахмедзянов (53) 666. 112.9(088.8) (56) Авторское свидетельство СССР

9 546569, кл. С 03 В 5/00, 1977.

Авторское свидетельство СССР

У 912699, кл. С 03 С 10/00, 1980. (54) КОМПОЗИЦИЯ ДЛЯ ПОЛУЧЕНИЯ ОСНОВНОГО СЛОЯ ДЕКОРАТИВНО-ОБЛИЦОВОЧНОГО

МАТЕРИАЛА (57) Изобретение относится к строительныи материалам и предназначено

Изобретение относится к декоративно-прикладному искусству и промышленному строительству и мокет быть реализовано при получении декоративнооблицовочных материалов на базе от" ходов стекольного производства.

Цель изобретения - повышение устойчивости к истиранию.

Составы композиции и их физикомеханические свойства приведены в табл. 1 и 2, Пиролизная смола представляет собой смесь ароматических, высокомолекулярных непредельных и предельных соединений. В состав пиролизной смолы входят, Х: бензол 20-25; толуол до 15; ксилол, стирол и этилбензол

5-10; нафталин 5-10; трициклические ароматические соединения 5-10.

Тяжелую пиролизную смолу получают следующим образом.

„,SU„„1551670 A 1

2 для получения декоративно-облицовочных материалов. Цель изобретения— повышение устойчивости к истиранию.

Композиция для получения основного слоя декоративно-облицовочного материала содержит, мас.Х: стеклобой 4560, тяжелую пиролизную смолу пропанбутановой фракции нефти 2-9, песок остальное. Композиция мошет содершать . глину в количестве 8-12 иас.X или хлорид натрия в количестве 8-15мас.Х, Истираемость получаемого материала после 200 оборотов под нагрузкой

200 г составляет 0,012-0,026 r/ñì

2 з.п.ф-лы. 2 табл.

При разложении пропан-бутановой фракции на печах пиролиза при 800 С получают смесь газов (пирогаз) и смолы пиролиза (легкая и тяжелая).

При отмывке водой при 50 С из пирогаза выделяют легкую и тяжелую смолы Тяжелую смолу ВЫВозят В отВал

В качестве стеклобоя (стекляных

I pcIHgjJI) HcIIoJIh9 T бой oKoHHQI o> кварцевого стекла, а такыре бой хрусталя.

Хроматографический состав, мас.X.

Легкие 1,53

Бензол 5,76

Толуол 5,4

Этилбензол 1,4

Стирол 2,8

Изопропилбензол 0,85 -Метилстирол 0,52

Бутилбензолы 1,32

Кокс + вода 81,42

1551670

Смешение компонентов осуществляют с использованием мешалки барабаннбго типа при нормальном атмосферном давлении и комнатной температуре. Затем смесью заполняют герметичную пресс- ° форму и переносят ее в печь туннельного типа с несколькими зонами, температура в которых равномерно нарастает по мере удаления от входа пе- 10 чи и устанавливается на входе 400500оС, на выходе 900-950 С. Прессформа проходит через эту туннельную печь в течение 8-15 мин со скоростью

0,5-1,0 м/мин. После выхода из печи ее охлаждают в течение 8-15 мин до

50-60 С, в период которого осуществляют калибровку по размерам, и далее до комнатной температуры. В результате получают облицовочные плиты или панели с поверхностью, рисунок на которой напоминает мрамор.

Таблица 1

Содержание компонентов, мас.Х, в составе

11 т Tl l I3

Компоненты

5 6 7 8 9

1 2 3 4

55 45 50 55

60 45

45 50

8 5 7 8

25 42 33 22

9 2

31 45

7

5

10 15

Таблица 2

Свойства

Попааателн для состава

Г Г

1 г з

0,08 0,08

0,09 0,08

0,09

0,10 0,09 0>08

0,О9

155 153

ЭО 31

151 153 152 151 152 152

32 34 33 30 ЗО зо

0,025 0,026 0,025 0,016 0,015 0,017 0,013 0,012 0,015

62 ° О 64,0 66,0

290 310 300 295

Хороаая Хороаая Хоровая Хороаая зоо

Хоровая

300 290 310 331

Хороаая Хороаая Хороаая Хороаая

Стеклобой

Тяжелая лиролизная смола пропан-бутановой фракции нефти

Песок

Глина

Хлорид натрия

Водопоглоаепие

sa 24 ч, Х

Предел прочности, ИПа: прн сивтии прн нэгибе

Истираеиость под нагрузкой 200 г после 200 оборотов ° г/сн

Прочноств se csaтне после выдериивания в воде в течение 24 ч, ИПа

Температура вспыаян

4С

Адгеяня а бетону

Формула из обретения

1. Композиция для получения основного слоя декоративно-облицовочного материала, включающая стеклобой и песок, отличающаяся тем, что, с целью повышения устойчивости к истиранию, она дополнительно содержит тяжелую пиролизную смолу пропанбутановой фракции нефти при следующем соотношении компонентов, мас.X:

Стеклобой 45-60 указанная смола 2-9

Песок Остальное

2 ° Композиция по и. 1 ° о т л и ч а ю щ а я с я тем, что она дополнительно содержит глину в количестве

8-12 мас.X.

Эе Композиция по и» 1 т о т л и ч а ю щ а я с я тем, что она дополнительно содержит хлорид натрия в количестве 8-15 мас.X.
