Антифриз

Антифриз

Иллюстрации

Показать все

Реферат



Изобретение относится к антифризам - незамерзающим жидкостям, используемым для охлаждения двигателей внутреннего сгорания в условиях пониженных температур. Целью изобретения является повышение коррозионной защиты черных и цветных металлов, а также повышение устойчивости резинотехнических изделий. Цель достигается в результате применения в качестве противокоррозионной присадки продукта щелочной варки сухой еловой древесины - экстракта, при следующем соотношении компонентов, мас.%: этиленгликоль 26,400-54,580, экстракт 5,045-8,177, полиметилсилоксан (ПМС-200А) 0,005-0,020. В антифризах указанного состава медь MI, латунь Л68, припой ПОС-35, алюминий и серый чугун практически не коррозируют, а резинотехнические изделия - шланги и уплотнения, не набухают.

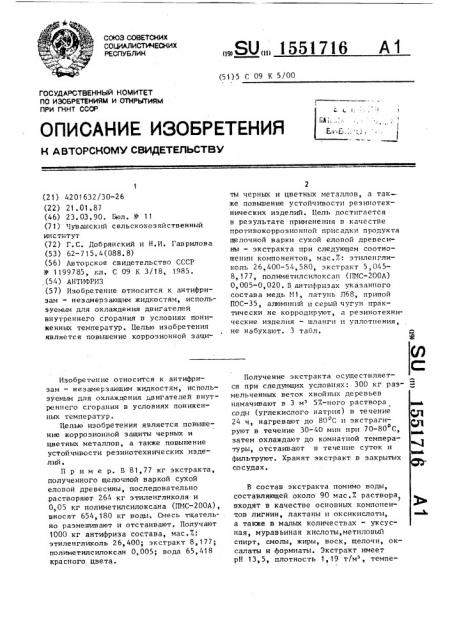

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 5 С 09 К 5/00

1 1 I.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Я

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И (ЛМРЫТИЯМ

ПРИ ГКНТ СССР (21) 4201632/30-26 (22) 21 ° 01.87 (46) 23.03.90. Бюл. h» 11 (71) 1увашский сельскохозяйственный институт (72) Г. С. Добрянский и Н.И. Гаврилова (53) 62-7 15. 4(088. 8) (56) Авторское свидетельство СССР

Р 1199785, кл. С 09 К 3/18, 1985. ,(54) АНТИФРИЗ (57) Изобретение относится к антифризам — незамерзающим жидкостям, используемым для охлаждения двигателей внутреннего сгорания в условиях пониженных температур. Целью изобретения является повышение коррозионной защиИзобретение относится к антифризам — незамерзающим жидкостям, используемым для охлаждения двигателей внутреннего сгорания в условиях пониженных температур.

Целью изобретения является повышение коррозионной защиты черных и цветных металлов, а также повышение устойчивости резинотехнических изде" лий °

Пример. В 81,77 кг экстракта, полученного щелочной варкой сухой еловой древесины, последовательно .растворяют 264 кг этиленгликоля и

0,05 кг полиметилсилоксана (ПМС-200А), вносят 654, 180 кг воды. Смесь тщательно размешивают и отстаивают. Получают

1000 кг антифриза состава, мас.%: этиленгликоль 26,400; экстракт 8,177; полиметилсилоксан 0,005; вода 65,418 красного цвета.

„„SU„„1551716 А 1 ты черных и цветных металлов, а также повышение устойчивости резинотехнических изделий. Цель достигается в результате применения в качестве противокоррозионной присадки продукта щелочной варки сухой еловой древесины — экстракта при следующем соотношении компонентов, мас ° 7: этиленгликоль 26,400-54,580, экстракт 5,0458,177, полиметилсилоксан (ПМС-200A)

0,005-0,020. В антифризах указанного состава медь И1, латунь Л68, припой

ПОС-35, алюминий и серый чугун практически не корродируют, а резинотехнические изделия — шланги и уплотнения, не набухают. 3 табл.

Получение экстракта осуществляется при следующих условиях: 300 кг раз- ф мельченных веток хвойных деревьев намачивают в 3 м 57;ного раствора > соды (углекислого натрия) в течение

24 ч нагревают до 80 С и экстрагиЭ о руют в течение 30-40 мин при 70-80 С, затем охлаждают до комнатной температуры отстаивают в течение суток и

У

IwaL фильтруют. Хранят экстракт в закрытых сосудах.

В состав экстракта помимо воды, составляющей около 90 мас.7. раствора

1 входят в качестве основных компоненtoB лигнин, лактаны и оксикислоты, а также в малых количествах — уксусная, муравьиная кислоты,метиловый спирт, смолы, жиры, воск, щелочи, оксалаты и формиаты. Экстракт имеет рН 13,5, плотность 1,19 т/м, темпе1551716

M1 — И2 1 00

М1

Ов 005 Ое 020

Остальное

Таб лица 1.

54,580

5, 045

0,012

40,363

1, 075

52,600

5,264

О, 020

42, 116

1, 071

26, 400

8,177

О, 005

65,418

1, 034

49, 000

5,666

О, 005

45,329

13 070

-43,0

9,10

19,0

116

-34,4

8,85

18,5

114

-40, 0

9,25

20,0

-10,0

9,50

25,0

103

25 ратуру замерзания - 0,05 С, т.кип.

130 С.

Результаты изучения физико-химичес. ких свойств антифризов при различных соотношениях ингредиентов приведены в табл.1.

Коррозионное воздействие антифриза на металлы исследуют экспрессным методом, согласно которому металлы выдерживают в антифризе 84 ч при

92+ 1 С. Образцы металлов взвешивают с точностью до 0,00001 r.

° Результаты исследований приведены ! в табл. 2. 15

Набухаемость ре зинотекниче ских иэделий исследуют по ГОСТ 9-036-74.

Для этого образцы выдерживают в антифризе 72 ч при 18-200С и взвешивают с точностью 0,00001 г. Набухаемость 20 резин (7) вычисляют по формуле где М1 — масса образца резины до ис- 25 пытания;

М2 — масса образца резины после испытания.

Результаты исследований набухаемости приведены в табл. 3. 30

В известном антифризе набухаемость резинотехнических шлангов 2, 1-2, 37, уплотнений кранов 4,0-4,37..

° Состав и свойства антифриза

Состав, мас. 7.: э тиленгликоль э кст.ракт

ПМС-200A вода

Плотность, т/м

Минимальная рабочая температура," С рн

Резерв щелочности

-Температура кипения, С

Объем пены sa 5 мин, см

Как видно из табл. 2 и 3, металлы системы охлаждения двигателей внутреннего сгорания в среде антифриза не корродируют, а резинотехнические изделия практически не набухают. По сравнению с известным антифризом в предлагаемом корроэионная защита металлов в 2-10 раз лучше, а набухаемость резинотехнических изделий не превышает 0,087. по сравнению с 2,14,37 у известного.

Формул а из обре те ния

Антифриз, включающий зтиленгликоль, полиметил силок сан (IIMC-200), воду и ингибиторы коррозии, о т л ич а ю шийся тем, что, с целью повышения коррозионной защиты черных и цветных металлов, а также повышения устойчивости резинотехнических изделий, в качестве иигибиторов коррозии он содержит экстракт щелочной варки сухой еловой древесины при следующем соотношении компонентов, мас.7:

Этиленгликоль 26,40-54,58

Указанный экстракт 5,045-8, 177

Полиме тил силок сан (ПИС-2 OOA)

Вода

Показатели для состава (2 3

1551716

Таблица 2

Состав едь И1" Латунь Л68 Припой ПОС35 Алюминий" Чугун »

0,0

-О, 07

0,0

+О, 05

-0,22

-О, 15

-0,25

+О, 15

0,0

+P, 15

+О, 15

0,0

-0,03

-1, 45

-О, 10

-t 40

0,0

+О, 40

+О, 60

+0,35

+1,45

-О, 95

-1,20

-1,03

+0,25

-3, 00, +t,65

-1, 45

3,3-3,5

1, 0-1,2

2,3-2,4

3, 1-3,2 ф — Размеры пластин 25к50к1 мм.

"" — Размеры пластин 25к50к3 мм.

Таблица 3

Изделия

Уплотнение кранов отопления

0,0

О, 0047

6,0

0,0

0,37

0i0

Резинотехнический шланг

0,0

0,0800

0,0

0,0

0,36

5,4

Составитель Г. Сальникова

Редактор Н. Гунько Техред Л. Сердюкова Корректор Н; Ревская

Заказ 308 Тирвк 560 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.уагород, ул. Гагарина, 101

2

4

Экстракт без разбавления -0,20

Вода -1,54

Известный 2,0-2,3

Коррозионное воздействие на металлы, мг

Набухаемость резин в антифризах„Х, состава

Экстракт

2 3 4
