Композиция для устройства покрытий и оснований автомобильных дорог

Композиция для устройства покрытий и оснований автомобильных дорог

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству и может быть использовано при устройстве дорожных оснований и покрытий. Цель изобретения - повышение водостойкости композиции. Композиция для устройства покрытий и оснований автомобильных дорог содержит 12-20 мас.% фосфогипса, 5-8 мас.% кислого гудрона, 8-12 мас.% молотого доменного гранулированного шлака и остальное грунт. Прочность композиции 8,8-11,5 МПа, коэффициент водостойкости 0,8-0,9. 1 табл.

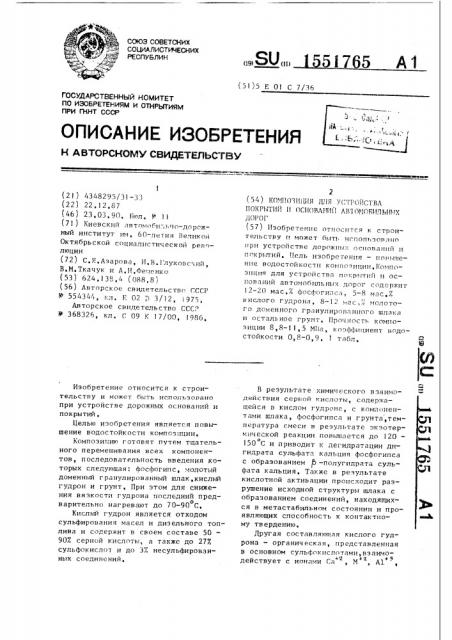

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (И) 5l7 5 А1 (51)5 Е 01 С 7/36 р, . ;«1«, . Г

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

« "« .(- «-Д г,Q

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ П(НТ СССР (21) 4348295/31-33 (22) 22,12,87 (46) 23,03.90. Бюл, N 11 (71) Киевский антомоби.;ьпо-дорожный институт «м . 60-летия Великои

Октябрьской социалистической революции (72) С.5!,Азарова, И.В.I ëóõîâñ <««««, В.М,Ткачук и A.È,Фе««енко (53) 624.! 38,4 (088 ° 8) (56 ) Авторское свидетельство ГССР 554344, кл, Г 02 i« 3/12, «975, Авторское свидетельство СССР

Ф 368326, кл, Г 09 К 17/00, 1986.

Изобретение относится к строительству и может быть использовано при устройстне дорожных оснований и покрытий.

Целью изобретения является повышение водостойкости композ-«ции, Композицию готовят путем тщательного перемешивания всех компонентов, последовательность введения которых следу«ощая: фос<Ьогипс, молотый доменный гранулированны««шлак, кислый гудрон и грунт, При этом для снижения вязкости гудрона последний пред0 варительно нагревают до 70-90 Г, Кислый гудрон является отходом сульфирования масел и дизельного топлива и содержит в своем составе 50

907 серной кислоты, а также до 277. сульфокислот и до ЗХ несульфированных соединений, 2 (5 4 ) КО,"1ПО 3ИЦИЯ 11«1Я УСТРО!! СТВА

ПОКРЫТИЙ И ОС11ОВАПИЙ АВ 1 О! 1ОБ11ДВ1П1Х

)1ОРОГ (57) Изобретение относится к строит ель с тв у и может быт«, ««с пол«зон а ««о

««ри устройстве дорожных о с««она««««««и и ок р«ггий. Пель изо бре те ния — по«мщение водостойкости композиции,Композиция для устройства покрытий и оснований автомобильных дорог содержит

1 2-20 ма с,4 фо сфогип с;. „5-8 ма с, 7 кислого гудрона, 8-12 нас „,", ««олотого доменного гранулированного шлака и остальное грунт, Прочность ком««озиции 8,8-11,5 М1!а, коэ<Ьфициент нодостойкости 0 8-0,9, I табл.

В результате химического взаимодействия серной кислоты, содержащейся в кислом гудроне, с компонентами шлака, фосфогипса и грунта,температура смеси в результате экзотермнческой реакции повышается до 120 о

150 С и приводит к дегидратации дигидрата сульфата кальция фосфогипса с образованием Р -полугидрата сульфата кальция. Также в результате кислотной активации происходит разрушение исходной структуры шлака с образованием соединений, находящихся н метастабильном состоянии и проявляющих способность к контактному твердению, Другая составля«о«««ая кислого гудрона — органическая, представленная в основном сульфокнслотами,взаимо+2 г +3 действует с ионами Га, M, Al

1551765

Соотношение компонентов композиции и результаты сравнительных испытаний ее представлены в таблице, о р м ул а и з о б р е т е н и я

11овянный шлак

Грунт

8-12

Остальное гр пт — гуглп(ок тяжел(>(й с числом

«<:! 1 <1<<1! < i (. : (! 1 4 °

Предел прочно<. тli при сжатии, М)!а, иа

С

Коэффициент водостойкости

i !I Si It 0 ,

28-е с тки

<1 о(<1<о—

Цомеи1(ЫЙ

Кисльи Отход гудрон I

kt о до

«р

II< (<Еkl !

lIIJI ах ез

1 11, с.!. 1 а ".—

< ае. ;ад<

2

3 !

8,8

<< о7

I !,

Г1, <2.)

Г>,5 (!

10,6

11,8

12,8

10,4

0,8

0,86

0,9, 0,6

1 2

Г17,5

71,5

12

1k5

i1i с, iIaS() Составитель В, Г(pro(Редактор Н „Р<1Г улин Техред Л. Олийнык Корректор В,Гир як чака з 310 Тираж 457 Подписное

111111(!ПИ Гс(еуДаРстве((иого комитета по изобретениям и открытиям при l IIIT СССР

1130 35, Москва, Ж-35, Раушская наб., д. 4/5

T1I(..<»I ) водствен но-! l 1дательский комбинат "Патент", г. Ужгород,;.".. 1 ;! арина, 101

1 е"э шлака, образует соли этих металлов, обладающих нодостойкостью и гидрофобными свойствами, Наличие г(läðckôî(5íh(õ водостойких пленок указа(п(ых соединений на поверхности зеpk ((полугидрата сульфата кальция способствует удлппени(о сроков схватывания полугидрата, а также способствует получению более плотной струкгуры материала в результате формовая(я за счет пластифицирующего дейст.!<1(1 указапных солей сульфокислот, Из предлагаемой смеси готовят и :I!i!I(la!<1 составы, при этом в качестве компонентов смеси используют:

0,< () 9 44; А1 0> О, 67;

СО 326: Рk<" 1,3!; БГО 067; .1ппорожс кпй ((тл<1к грппулированный

1. ,с<пот(.ò;t :", 300 м /кr ), следун(ще-! с состава, мас. -: ) О 24,6; А1 О

„6; Ге О, 3,18; СаО 47,3; Ng0 0,1;

".О. 0,.44; Р,О 0,9; п,п,п. 18,88, 1(по:(ый 1 удр(и — отход сульфирова— и;(ч масел 11 дпзт<(пппва следующего

: остапа, !"г,7.: серная кислота 70; .льф(киспоты 27 1<ссульфированные

< э <<1<1. О П((П

Время перемешнвания композиции

5 мин, Образцы готовят высотой и диаметрами, равными 50 мм, а испытывают в соответствии с ГН 25-72.

Как следует из этой таблицы, предлагаемая композиция обладает высокойй ", ельч иной водос тойк ости, Композиция для устройства покрытий н оснований автомобильных дорог, включающая фосфогипс, а(;тивизирующую добавку, молотый доменный гранулированньп(шлак и грунт, о т л и— ч ающая ся тем, что, с целью попь(тпения водостойкогти, она содержит в качестве активизирующей добавки кислый гудрон при следующем соотношении компонентов, мас ° 71

<оосфогипс 1 2-20

Кислый гудрон 5-8

Молотый доменный гранули
