Способ сооружения резервуара на нагорных склонах

Способ сооружения резервуара на нагорных склонах

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству, а именно к способам сооружения напорных резервуаров на нагорных склонах, используемых для водоснабжения. Цель изобретения - уменьшение объема земляных работ и повышение надежности резервуара за счет восприятия распорных нагрузок на него грунтом. Новым в способе является выполнение поверхности дна котлована параллельно линии наибольшего скатывания склона в направлении продольной оси резервуара и заглубление его на глубину менее половины его высоты. 4 ил.

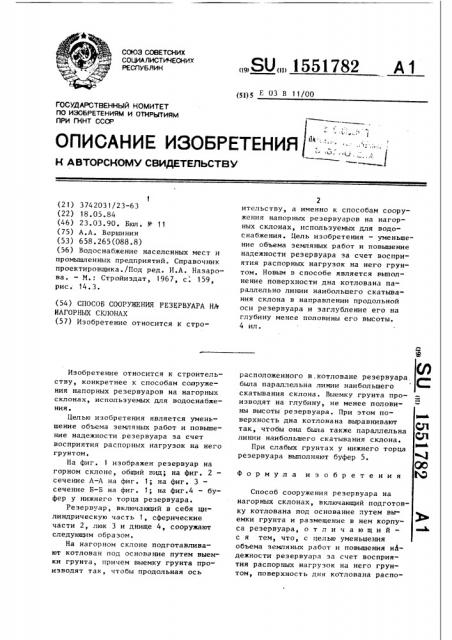

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (S1)S Е 03 В 11/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ П(НТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ " ..."„:

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 3742031/23-63 (22) 18.05.84 (46) 23.03.90. Бюл. М 11 (75) А.А. Вершинин (53) 658 ° 265(088 ° 8) (56) Водоснабжение населенных мест и промышленных предгриятий. Справочник проектировщика ° /Под ред. И.А. Назарова. — М.: Стройиздат, 1967, с . 159, рис. 14.3. (54) СПОСОБ СООРУЖЕНИЯ РЕЗЕРВУАРА НА

НАГОРНЫХ СКЛОНАХ (57) Изобретение относится к строИзобретение относится к строительству, конкретнее к способам сопружения напорных резервуаров на нагорных склонах, используемых для водоснабжения.

Целью изобретения является уменьшение объема земляных работ и повышение надежности резервуара за счет восприятия распорных нагрузок на него грунтом.

На фиг. 1 изображен резервуар на горном склоне, общий вид, на фиг. 2— сечение А-А на фиг. 1; на фиг. 3 сечение Б-Б на фиг. 1; на фиг ° 4 — буфер у нижнего торца резервуара.

Резервуар, включающий в себя цилиндрическую часть 1, сферические части 2, люк 3 и днище 4, сооружают следующ м образом.

На нагорном склоне подготавливают котлован под основание путем выемки грунта, причем выемку грунта производят так, чтобы продольная ось

ÄÄSUÄÄ 1551782 A 1 ительству, а именно к способам сооружения напорных резервуаров на нагорных склонах, используемых для водоснабжения. Цель изобретения — уменьшение объема земляных работ и повышение надежности резервуара эа счет восприятия распорных нагрузок на него грунтом. Новым в способе является выполнение поверхности дна котлована параллельно линии наибольшего скатывания склона в направлении продольной оси резервуара и заглубление его на глубину менее половины его высоты.

4 ил. расположенного в.котловане резервуара была параллельна линии наибольшего скатывания склона. Выемку грунта производят на глубину, не менее половины высоты резервуара. При этом поверхность дна котлована выравнивают так, чтобы она была также параллельна линии наибольшего скатывания склона.

При слабых грунтах у нижнего торца

М резервуара выполняют буфер 5. 3

Ф о р мул а и з о бр е т е ни я

Способ сооружения резервуара на нагорных склонах, включающий подготовку котлована под основание путем выемки грунта и размещение в нем корпуса резервуара, о т л и ч а ю щ и и с я тем, что, с целью уменьшения объема земляных работ и повышения надежности резервуара за счет восприятия распорных нагрузок на него грунтом, поверхность дня котлована располагают продольной осью параллельно линии наибольшего скатывания склона на глу ине б е не менее ио и вины высоты реаервуара.

Фиг. 2

1551782

Составитель В. Черньппев

Техред М.Дидык

Корректор С. Ыекмар

Редактор Н. Рогулич

Тираж 564

Подписное

Заказ 311

ВНИИНП Государ<"твенного комитета по изобретениям и открытиям ири ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производств нн -издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
