Изобретение относится к строительству и может быть использовано при возведении сооружений, имеющих форму тела вращения, преимущественно хранилищ из монолитного и сборно-монолитного железобетона. Цель изобретения - расширение технологических возможностей, снижение трудозатрат и уменьшение материалоемкости монтажного оборудования. Способ возведения сооружения, выполненного преимущественно из железобетона и имеющего форму тела вращения, и состоящего из лепестков корпуса и днищ, включает монтаж горизонтальной оси поворота 5 и днищ. При этом лепестки корпуса 3 формируют попарно в нижнем положении в уровне основания и поворачивают в разные стороны, а подращивание осуществляют путем формирования, на освободившемся месте следующей пары лепестков с последующим поворотом их в противоположные стороны, повторяя операции до полного возведения сооружения. 8 ил.

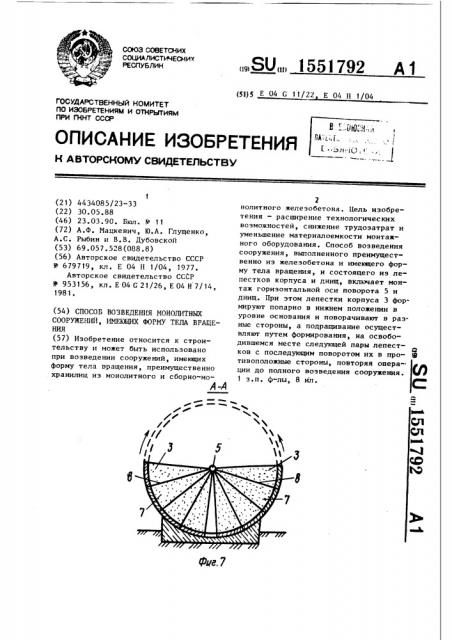

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1551792 А1 (51)5 Е 04 С 11/22 E 04 Н 1/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Гг бl

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4434085/23-33 (22) 30.05.88 (46) 23.03.90. Бюл. Р 11 (72) А.Ф. Мацкевич, Ю.А. Глущенко, А.С. Рыбин и В.В. Дубовской (53) 69.057 ° 528(088.8) (56) Авторское свидетельство СССР

У 679719, кл. Е 04 Н 1/04, 1977.

Авторское свидетельство СССР

Р 953156, кл. Е 04 С 2!/26, E 04 Н 7/14, 1981. (54) СПОСОБ ВОЗВЕДЕНИЯ MOHOJIHTHblX

СООРУЖЕШЙ, ИМЕЮЦИХ ФОРМУ ТЕЛА ВРАЦЕНИЯ (57) Изобретение относится к строительству и может быть использовано при возведении сооружений, имеющих форму тела вращения, преимущественно хранилищ из монолитного и сборно-мо2 нолитного железобетона. Цель изобретения — расширение технологических возможностей, снижение трудозатрат и уменьшение материалоемкости монтажного оборудования. Способ возведения сооружения, выполненного преимущественно из железобетона и имеющего форму тела вращения, и состояцего из лепестков корпуса и днищ, включает монтаж горизонтальной оси поворота 5 и днищ. При этом лепестки корпуса 3 формируют попарно в нижнем положении в уровне основания и поворачивают в разные стороны, а подрацивание осуцествляют путем формирования, на освободившемся месте следующей пары лепестй2 ков с последуюцим поворотом их в про- Е тивоположные стороны, повторяя операции до полного возведения сооружения.

1 з.п. ф-лы, 8 ил. С

1551792

Изобретение относится к строительству и может быть использовано при возведении сооружений, имеющих форму тела вращения преимуцественно храУ

S нилиц из монолитного и сборно-монолитного железобетона.

Целью изобретения является расширение технологических возможностей, снижение трудозатрат и уменьшение материалоемкости монтажного оборудования.

На фиг. 1 показано сооружение в форме шара, разрез вдоль оси вращения; на фиг. 2 — то же, в форме цилиндра; на фиг. 3 и 4 — сооружение в виде бочки; на фиг. 5 — сечение A-А на фиг. 1-4, сооружение в процессе формирования первой пары лепестков; на фиг. 6 — то же, в процессе перемецения сформированных лепестков; на фиг. 7 — то же, сооружение в процессе подрацивания; на фиг. 8 — то же, сооружение в заключительной фазе вращения.

Способ реализуют следующим образом.

Сначала устраивают фундамент 1, повторяюций форму сооружения 2. На формующей поверхности фундамента 1, обращенной в сторону сооружения 2, Зр устраивают приспособления (не показаны) устраняющие трение скольжения

1 между элементами 3 сооружения 2 и фундаментом 1. При возведении железобетонного сооружения это приспособле- З5 ние может быть выполнено в виде полимерной прокладки. При возведении металлического резервуара могут быть использованы металлические либо иные катки, предйазначенные для компенса- 40 ции температурных деформаций резервуара. На формуюцей поверхности фундамента 1 формируют первую пару элементов 3. Криволинейные либо вертикальные стенки сооружения, не опираюциеся 45 на фундамент, в варианте железобетонного сооружения, формирукл в опалубке 4, которую устанавливают сразу после возведения фундамента.При необходимости монтируют ось 5 вращения, которая в варианте сооружения в форме шара либо бочки с криволинейным днищем может быть выполнена в виде стяжки. Далее синхронного перемег»ают элементы в противоположном направлении по образующей тела вращения, при этом их взаимно уравновешивают.

В качестве механизма перемещения используют, например, домкрат (не показан), установпе»»ныл»»»распор мелщу элементами 3 ° Концы последних при подъеме по наклонной криволинейной поверхности фундамента 1 временно фиксируют шарнирным приспособлением 6.

При необходимости шарнирное приспособление 6 может быть зафиксировано на поддерживающих элементах опалубки 4 либо на оси 5 вращения. После перемецения элементов 3 на достаточную высоту их фиксируют на фундаменте 1.

На освободившемся месте формируют сле дующую пару элементов 7. Затем элементы 3 освобождают от фиксации к фундаменту и уплотняют стык 8 между элементами 3 и 7. Пос)»е этого сооружения вновь перемещают по окружности на величину дуги, равную ширине формуемого элемента, продолжая повторять операции до полного возведения сооружения. Далее уплотняют стык 9 в верхней точке, соединяют части сооружения вдоль стыка 9, формируют последнюю пару элементов либо один элемент сооружения в нижнем положении и демонтируют монтажное оборудование. формула изобретения

1. Способ возведения монолитных сооружений, имеюцих форму тела врацения, состоящего иэ лепестков корпуса и днищ, включающий монтаж горизонтальной оси поворота днищ, последовательное формирование лепестков корпуса с . последующим поворотом вокруг горизонтальной оси, о т л и ч а ю— шийся тем, что, с целью расширения технологических возможностей, снижения трудозатрат и уменьшения материалоемкости монтажного оборудования, лепестки корпуса сооружения формируют попарно в нижнем положении в уровне основания, поворачивают в противоположные стороны, взаимно уравновешивая их при перемещении,фиксируют лепестки в промежуточном положении, затем каждьп лепесток подращивают путем формирования на освободившемся месте следующей пары лепестков и их поворота в противоположные стороны, повторяя операции до полного возведения сооружения, а затем соединяют лепестки корпуса между собой и с днищами.

2. Способ по и. 1, о т л и ч а юшийся тем, что днице сооружения формируют в виде лепестков заодно с соответствуюцими лепестками корпуса сооружения в вертикальном положении

1551792 и монтируют одновременно с лепестками корпуса сооружения.

Фиг.З

1551792

4-A

Составитель А. Акимова

Техред М.Дидык

Корректор В. Кабаций

Редактор М. Бланар

Заказ 311

Тираж 588

Подписное

ВНИИПИ Гoñударственного комитета по изобретениям и открытиям лри ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производстненно-издательский комбинат "11атент", r. Ужгород, ул. Гагарина, 101 г
