Реферат



Изобретение касается технических измерений. Цель изобретения - расширение функциональных возможностей путем сохранения первоначального отсчета при перерыве измерений в ходе технологических перемещений изделия. Устройство содержит корпус, узел отсчета, жестко закрепленный на оси, барабан с гибкой связью, один конец которой предназначен для соединения с объектом, а другой связан с грузом. Барабан свободно сидит на оси. На той же оси установлена муфта для периодического соединения барабана с осью, снабженная средством ее управления. Устройство имеет тормоз для фиксации подвижной части узла отсчета относительно корпуса. 2 ил.

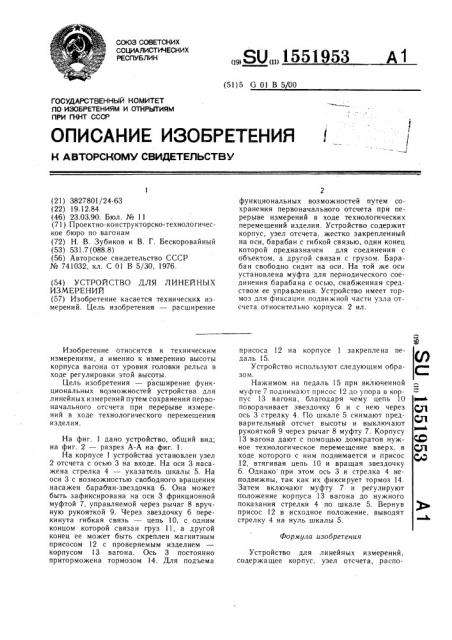

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1551953 (51)5 G 01 В 5/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

Формула изобретения

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 3827801/24-63 (22) 19. 12.84 (46) 23.03.90. Бюл. № 11 (71) Проектно-конструкторско-технологическое бюро по вагонам (72) Н. В. Зубиков и В. Г. Бескоровайный (53) 531.7 (088.8) (56) Авторское свидетельство СССР № 741032, кл. С 01 В 5/30, 1976. (54) УСТРОЙСТВО ДЛЯ ЛИНЕЙНЫХ

ИЗМЕРЕНИЙ (57) Изобретение касается технических измерений. Цель изобретения — расширение

Изобретение относится к техническим измерениям, а именно к измерению высоты корпуса вагона от уровня головки рельса в ходе регулировки этой высоты.

Цель изобретения — расширение функциональных возможностей устройства для линейных измерений путем сохранения первоначального отсчета при перерыве измерений в ходе технологического перемещения изделия.

На фиг. 1 дано устройство, общий вид; на фиг. 2 — разрез А-А на фиг. l.

На корпусе 1 устройства установлен узел

2 отсчета с осью 3 на входе. На оси 3 насажена стрелка 4 — указатель шкалы 5. На оси 3 с возможностью свободного вращения насажен барабан-звездочка 6. Она может быть зафиксирована на оси 3 фрикционной муфтой 7, управляемой через рычаг 8 вручную рукояткой 9. Через звездочку 6 перекинута гибкая связь — цепь 10, с одним концом которой связан груз 11, а другой конец ее может быть скреплен магнитным присосом 12 с проверяемым изделием корпусом 13 вагона. Ось 3 постоянно приторможена тормозом 14. Для подъема

2 функциональных возможностей путем сохранения первоначального отсчета при перерыве измерений в ходе технологических перемещений изделия. Устройство содержит корпус, узел отсчета, жестко закрепленный на оси, барабан с гибкой связью, один конец которой предназначен для соединения с объектом, а другой связан с грузом. Барабан свободно сидит на оси. На той же оси установлена муфта для периодического соединения барабана с осью, снабженная средством ее управления. Устройство имеет тормоз для фиксации подвижной части узла отсчета относительно корпуса. 2 ил. присоса 12 на корпусе 1 закреплена педаль 15.

Устройство используют следующим образом.

Нажимом на педаль 15 при включенной муфте 7 поднимают присос 12 до упора в корпус 13 вагона, благодаря чему цепь 10 поворачивает звездочку 6 и с нею через ф ось 3 стрелку 4. По шкале 5 снимают предварительный отсчет высоты и выключают рукояткой 9 через рычаг 8 муфту 7, Корпусу

13 вагона дают с помощью домкратов нуж- С© ное технологическое перемещение вверх, в Я)1 ходе которого с ним поднимается и присос (р

12, втягивая цепь 10 и вращая звездочку

6. Однако при этом ось 3 и стрелка 4 неподвижны, так как их фиксирует тормоз 14.

Затем включают муфту 7 и регулируют положение корпуса 13 вагона до нужного показания стрелки 4 по шкале 5. Вернув ф» присос 12 в исходное положение, выводят стрелку 4 на нуль шкалы 5.

Устройство для линейных измерений, содержащее корпус, узел отсчета, распо1551953 ложенный на оси, барабан, соединенный с осью через муфту и охваченный гибкой связью, один конец которой предназначен для соединения с объектом, а второй соединен с грузом; отличающееся тем, что, с целью расширения функциональных возможностей, устройство снабжено средством периодического соединения муфты с барабаном и тормозом для фиксации подвижной части узла отсчета относительно корпуса.
