Способ изготовления образца для исследования деформаций

Способ изготовления образца для исследования деформаций

Иллюстрации

Показать все

Реферат



Изобретение относится к обработке металлов давлением. Целью изобретения является повышение точности изготовления путем исключения взаимных смещений цилиндров. Способ осуществляется следующим образом. Изготавливают полые концентрические цилиндры 1 с канавками 2 вдоль внешних образующих и стержневые элементы 3, производят сборку цилиндров 1 с совмещением их осей и размещением стержневых элементов 3 в канавках 2, нагрев и диффузионную сварку. Новым в способе является то, что такие же канавки 2 выполняют вдоль внутренних образующих цилиндров, а при сборке их совмещают. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИ4ЕСНИХ

РЕСПУБЛИК

„.SU„„1551967 (ц)5 G 01 В 5/30

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ASTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4263582/25-28 (22) )6 06.87 (46) 23.03 ° 90. Бюл. 9 11 (71) Ижевский механический институт (72) В.Б. Дементьев (53) 531 .781.2(088,8) (56) П|аврин О.Y. и др. Технология получения обьемной координатной сетки. Известия ВУЗов. Сер. "Черная металлургия", 1985, Ф 9, с.86-88. (54) СПОСОБ ИЗГОТОВЛЕНИЯ ОБРАЗНА

ДЛЯ ИССЛЕДОВАНИЯ ДЕФОРИАЦИЙ (57) Изобретение относится к обработке металлов давлением. Целью

2 изобретения является повышение точ. ности изготовления путем исключения взаимных смещений цилиндров. Способ осуществляется следующим образом. Изготавливают полые концентрические цилиндры ) с канавками 2 вдоль внешних образующих и стержневые элементы 3, производят сборку цилиндров ) с совмещением их осей и размещением стержневых элементов 3 в канавках 2, нагрев и диффузионную сварку. Новым в способе является то, что такие же канавки 2 выполняют вдоль внутренних образующих цилиндров, а при сборке. их совмещают. ил.

1551967

Формула из об ретения

Составитель Л. Гучкова

Техред А.Кравчук Корректор Н.Король

Редактор Л. Зайцева

Заказ 320 Тираж 489 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям прн ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101

Изобретение относится к обработке металлов давлением и может быть использовано для исследования объемных пластических деформаций.

Цель изобретения — повьппение точноСти изготовления путем исключения взаимных смещений концентрических цилиндров при диффузионной сварке экструдированием .

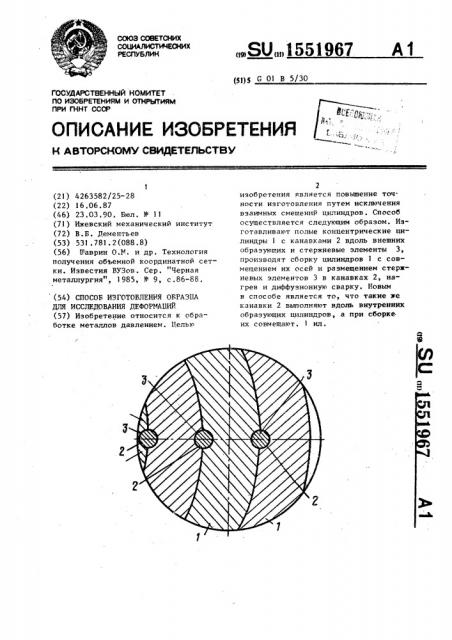

На чертеже показан элемент поперечного сечения цилиндрического образца для исследования деформаций.

Образец состоит из полых концентрических цилиндров 1 с размещенными в канавках 2 между ними стержневыми элементами 3.

Способ осуществляется следующим образом.

Изготавливают несколько концентрических полых цилиндров l с различной толщиной стенкой, но с одинаковой площадью поперечного сечения.

Вдоль внешних и внутренних образуюИРАМ цилиндров по всей их длине выполняют канавки 2, размещая их иэ совмещаемых концентрических цилиндрах найротив друг друга. Совмещаемые канавки 2 выполняют одинаковой формы и размеров. Затем изготавливают стержневые элементы 3 иэ материала с такиМ же сопротивлением деформации, что и материал цилиндров I Стержневые элементы 3 выполняют соответству1ощими Форме и размерам совмещенных канавок 2, Производят сборку цилинд-: ров 1 с совмещением их осей и канавок 2, изготовленных на каждой внеш5 ней и внутренней поверхностях совмещаемых цилиндров 1 с одновременным размещением в совмещенных канавках

2 стержневых элементов 3. Затем соб-. ранный образец нагревают и производят диффузионную сварку экструдированием.

Способ изготовления образца для исследования деформаций, включающий изготовление концентрических полых цилиндров с различной толщиной стенки, выполненных с канавками, расположенными вдоль внешних образующих цилиндров, и стержневых элементов, выполненных из материала с таким же сопротивлением деформации, что и материал цилиндров, но контрастного

2д ему по цвету, сборку цилиндров с совмещением их осей и одновременным размещением в канавках стержневых элементов, их нагрев и диффузионную сварку, о т л и ч а ю m и и с я тем, что, с целью повьппеиия точности изготовления путем исключения взаимных смещений цилиндров, такие же канавки выполняют вдоль внутренних образующих цилиндров, а при сборке совмещают канавки на внутренней и внешней поверхностях совмещаемых цилиндров.
