Балластный наполнитель полых изделий для испытаний на герметичность

Балластный наполнитель полых изделий для испытаний на герметичность

Иллюстрации

Показать все

Реферат



Изобретение позволяет проводить избирательную проверку зон испытуемого изделия на герметичность. Наполнитель содержит ограничитель мягкой газонепроницаемой оболочки 1, поперечные элементы 2 ограничителя в виде ободов, охватывающих оболочку 1 и соединенных поперечными элементами 3 в виде перемычек. Ограничитель устанавливают на оболочку 1 так, чтобы при подаче в нее воздуха по каналу 4 его элементы формировали ограниченные полости в проверяемых зонах изделия. Перемычки 3 служат для подачи контрольного газа в образованные полости. 5 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

„,SU„„1552028 А 1

{51)5 С. 01 М 3/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2 го иэделия на герметичность. Наполнитель содержит ограничитель мягкой газонепроницаемой оболочки 1, поперечные элементы 2 ограничителя,в виде ободов, охватывающих оболочку 1 и соединенных продольными элементами

3 в виде перемычек, Ограничитель устанавливают на оболочку 1 так, чтобы при подаче в нее воздуха по каналу 4

его элементы формировали ограниченные полости в проверяемых зонах изделия. Перемычки 3 служат для подачи контрольного газа в образованные полости. 5 ил. (21) 4376113/25-28 (22) 11. 02. 88 (46) 23.03.90. Бюл. № 11 (72) А.Т. Лемента, А.И. Смешко и Н.Г. Ахтырский (53) 620.165 ° 29{088.8) (56) Авторское свидетельство СССР № 209008, кл. G 01 M 3 /04, 1968. (54) БАЛЛАСТНЫЙ НАПОЛНИТЕЛЬ ПОЛЫХ

ИЗДЕЛИЙ ДЛЯ ИСПЫТАНИЙ НА ГЕРМЕТИЧНОСТЬ (57) Изобретение позволяет проводить избирательную проверку зон испытуемо1552028

Изобретение относится к испытательной технике, а именно к устройствам для испытания полых изделий на герметичность.

Цель изобретения — расширение эксплуатационных возможностей путем обеспечения возможности локальной проверки отдельных зон изделия.

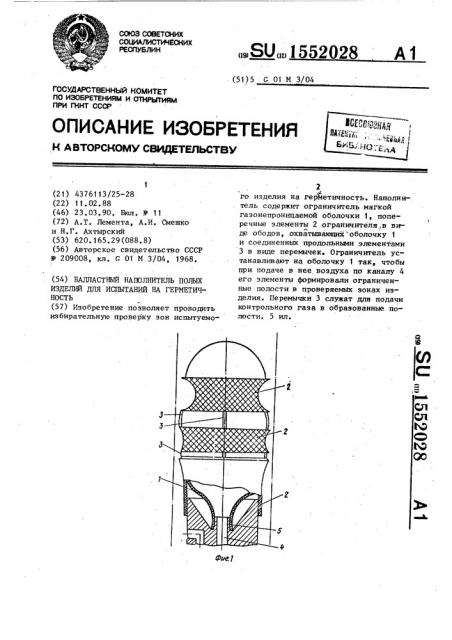

На фиг. приведена схема наполни- 10 теля; на фиг. 2 — установка для испытания на герметичность; на фиг. 3сечение А-А на фиг. 2; на фиг. 4— сечение Б-Б на фиг. 2; на фиг. 5сечение В-В на фиг. 2. 15

Балластный наполнитель полых изделий содержит мягкую оболочку 1, поперечные элементы 2 ограничителя в виде эластичных ободов,:продольные элементы 3 в виде перемычек по форме жело,ба и канал 4 подвода воздуха в узле 5 герметизации. В зависимости от размеров и формы проверяемого изделия, расположения и формы проверяемых зон (сварной шов, штуцер и т.д.) форма 25 и размеры элементов ограничителя могут быть различными. Элементы ограничителя изготавливаются из материала, более жесткого, чем оболочка 1, например, из пористой резины типа "липучка". .Наполнитель работает следующим образом.

Элементы ограничителя устанавливаются на оболочку 1 так, чтобы при испытаниях.они располагались против

35 проверяемых зон изделия б. Для фикса1 ции положения ограничителя поперечный элемент 2, ближайший к каналу 4 подвода воздуха, может устанавливаться на узел 5 герметизации. Изделие 6 устанавливают на узел 5 герметизации и поджимают прижимом 7.

При подаче сжатого воздуха по каналу 4 оболочка 1 раздувается и заполняет собой весь объем испытуемого изделия б за исключением зон 8, локализованных элементами 2 и 3 ограничителя. При этом благодаря большей же сткости ограничитель играет роль каркаса, охватывающего оболочку, продольные элементы 3 которого служат для подвода контрольного газа к проверяемым зонам о изделия 6.При необходимости проверки на герметичность всего изделия 6 ограничитель равномерно формирует оболочку i исключая ее

"однобокое" раздувание.

Формула изобретения

Балластный наполнитель полых изделий для испытаний на герметичность, содержащий газонепроницаемую мягкую оболочку и соединенную с ней линию подвода воздуха, о т л и ч а ю щ и йс я тем, что, с целью расширения эксплуатационных возможностей путем обеспечения локальной проверки отдельных зон изделия, он снабжен ограничителем, выполненным в виде нескольких эластичных ободов, охватывающих оболочку, и продольных перемычек, соединяющих ободья друг с другом.

3552028

Фиг 2

А-А

1552028

Тираж 443

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35 Раушская наб,, д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101

Редактор А. Шандор

Заказ 323

Составитель Ю. Суслов

Техред A.Êðàâ÷óK Корректор М. Максимишинец
