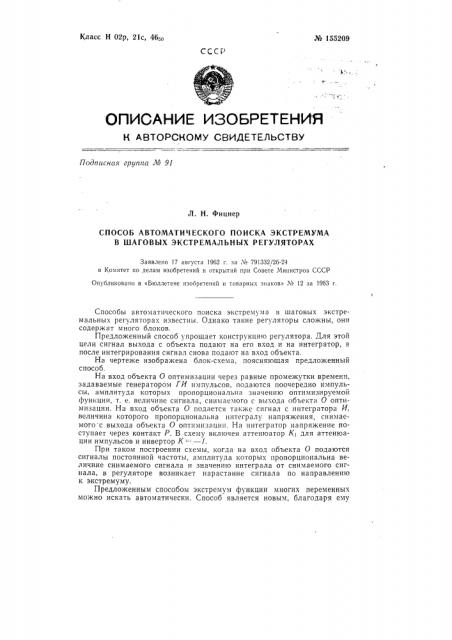

Класс Н 02р, 2|с, 46>о № 155209
СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Оодпасная группа № 91
Л. Н. Фицнер
СПОСОБ АВТОМАТИЧЕСКОГО ПОИСКА ЭКСТРЕМУМА
В ШАГОВЫХ ЭКСТРЕМАЛЬНЪ|Х РЕГУЛЯТОРАХ
Заявлено 17 августа 1962 г. за ¹ 791332/26-24 в Комитет по делам изобретений и открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений It товарных знаков» ¹ 12 за 1963 г.
Способы автоматического поиска экстремума в шаговых экстремальных регуляторах известны. Однако такие регуляторы сложны, они содержат много блоков.
Предложенный способ упрощает конструкцию регулятора. Для этой цели сигнал выхода с объекта подают на его вход и на интегратор, а после интегрирования сигнал снова подают на вход объекта.
На чертеже изображена блок-схема, поясняющая предложенный способ.
На вход объекта 0 оптимизации через равные промежутки времени, задаваемые генератором ГО импульсов, подаются поочередно импульсы, амплитуда которых пропорциональна значению оптимизируемой функции, т. е. величине сигнала, снимаемого с выхода объекта 0 оптимизации. На вход объекта 0 подается также сигнал с интегратора И, величина которого пропорциональна интегралу напряжения, снимаемого с выхода объекта 0 оптимизации. На интегратор напряжение поступает через контакт P. В схему включен аттенюатор К1 для аттенюации импульсов и инвертор К =- — 1.
При таком построении схемы, когда на вход объекта 0 подаются сигналы постоянной частоты, амплитуда которых пропорциональна величине снимаемого сигнала и значению интеграла от снимаемого сигнала, в регуляторе возникает нарастание сигнала по направлению к экстремуму.
Предложенным способом экстремум функции многих переменных можно искать автоматически. Способ является новым, благодаря ему № 155209 сокращается число входящих в регулятор блоков (в том числе такой трудоемкий, как блок памяти).
Предмет изобретения
Способ автоматического поиска экстремума в шагoBbIx экстремальных регуляторах, отличающийся тем, что, с целью упрощенич устройства регулятора, сигнал с выхода объекта подают на его вход и на интегратор и после интегрирования сигнал снова подают на вход объекта.
