Способ получения светорассеивающих изображений
Иллюстрации
Показать всеРеферат
Изобретение относится к фотографии на бессеребряных регистрирующих средах и может быть использовано для получения черно-белых и окрашенных изображений с использованием как видимого, так и ультрафиолетового излучений. Целью изобретения является повышение качества изображений за счет увеличения коэффициента контрастности и фотографической широты. Для этого предложено экспонировать желатину, обработанную двухромовокислой солью, выдерживать в воде до разбухания желатины в течение 1 - 15 мин при 18 - 48°С, дигидратировать спиртом или кетоном 2 - 5 мин при 18 - 48°С и фиксировать изображение в течение 2 - 5 мин при 80 -180°С. Способ позволяет в 2 раза увеличить и коэффициент контрастности и фотографическую широту. 1 табл. 1 ил.

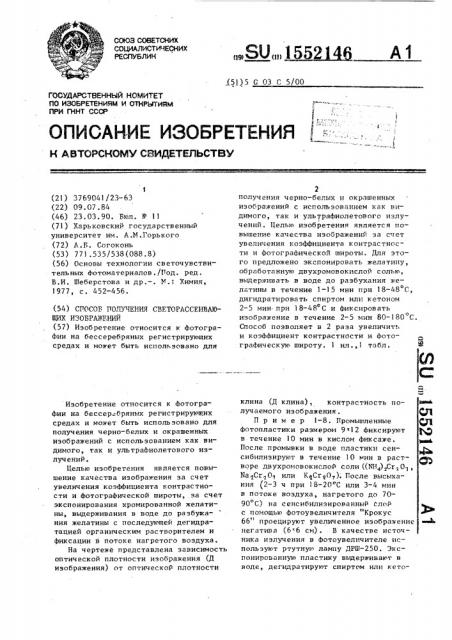

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИН з0 ) 552Н6
А1 (51)5 G 03 С 5/00
ПРИ ГКНТ СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н А BTGPCHGIRV СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ НОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И СЧНРЫТИЯМ (21) 3769041/23-63 (22) 09.07.84 (46) 23.03.90. Бюл. 11 11 (71) Харьковский государственный университет им. А.N..Ãîðüêîão (72) А.Б. Согоконь (53) 771.535/538(088.8) (56) Основы технологии светочувствительных фотоматериалов./Под. ред.
В.И. Шеберстова и др. †. Y.: Химия, 1977, с. 452-456. (54) СПОСОБ ПОЛУЧЕНИЯ СВЕТОРАССЕИВА10ЩИХ ИЗОБРАЖЕНИЙ (57) Изобретение относится к фотографии на бессеребряных регистрирующих средах и может быть использовано для
Изобретение относится к фотографии на бессер=бряных регистрирующих средах и может быть использовано для получения черно-белых и окрашенных изображений с использованием как видимого, так и ультрафиолетового излучений.
Целью изобретения является повышение качества изображения за счет увеличения коэффициента контрастности и фотографической п|ироты, за счет экспонирования хромированной желатины, выдерживания в воде до разбухания желатины с последующей дегидратацией органическим растворителем и фиксации в потоке нагретого воздуха.
На чертеже представлена зависимость оптической плотности изображения (Д изображения) от оптической плотности
2 получения черно-белых покрашенных изображений с использованием как BH— димого, так и ультрафиолетового излу1 чений. Целью изобретения является повышение качества изображений эа счет увеличения коэффициента контрастности и фотографической широты. Для этого предложено экспонировать желатину, обработанную двухромовокислой солью, выдерживать в воде до разбухания же— латины B течение 1-15 мин при 18-48 С, дигидратировать спиртом или кетоном
2 — 5 мин- при 18-48 C и фиксировать изображение в течение 2-5 мин 80-180 С.
Способ позволяет в 2 раза увеличить и коэффициент контрастности и фотографическую широту. 1 ил .,1 табл.
Ф клина (Д клина), контрастность по- @ а лучаемого изображения. С
Пример 1-8. Промышленные СЛ фотопластики размером 9 <12 ?????????????????? ?? ?? ?????????????? 10 ?????? ???????????? ??????????????.., ?????????? ???????????????? ???????? ???????????????? ??????- @„ ???????????????????????? 1?? ????????- ???? ???????? ???????????????????????????????? ???????? ((nh4) cr o>, Иа СгО или К СгпО ). После высыхания (2-3 ч при 18-20 С или 3-4 мин в потоке воздуха, нагретого до 7090 С) на сенсибилизированный слой с помощью фотоувеличителя Крокус
3бб" проецируют увеличенное изображение негатива (б б см). В качестве источника излучения в фотоувеличителе используют ртутную лампу ДРШ-250. Зкспонированную пластику выдерживают в воде, дегидратируют спиртом или кето1552146 ном в течение 2-5 мин и фиксируют образовавшееся изображение в потоке нагретого воздуха, В таблице приведены конкретные
5 примеры реализации предлагаемого способа на пластинках различных типов .
Проявление экспонированного слоя о в воде в течение 1-15 мин при 18-48 С необходимо для набухания и частичного растворения желатины, так как при этом происходит изменение первоначальной структуры молекулярной сетки.
Вокруг каждой молекулы желатины образуется сольватная оболочка иэ поляр ных молекул воды, в результате чего уменьшается энергия связи между молекулами желатины, Такое состояние высокомолекулярного соединения в растворителе можно назвать частично раст- 20 воренным, так как непосредственные ( связи между молекулами уже разрушены, но они еще е покидают разбухший слой иэ-за наличия слабого взаимодействия через молекулы воды.,Цегидратация в течение 2-5 мин при 18-48 С органическим растворителем, смешивающимся с водой, приводит к быстрому удалению воды из слоя, и молекулы желатины вынуждены образовывать новые несвойственные данной конформации связи. В результате формируктся очень мелкие частицы твердой фазы, которые слабо взаимодействуют между собой, но сильно рассеивают свет. Рассмотренные выше процессы происходят только в не35 ,, экспонированных участках слоя.
Под действием излучения шестивалентный хром, находящийся в слое желатины, переходит в трехвалентный и образует с молекулами желатины координационные связи. Это предотвращает разрушение структуры молекулярной сетки при обработке слоя в воде, а при дегидратации не приво- 45 дит к образованию светорассеивающих центров. В результате облученные участки остаются прозрачными и приобретают цвет подлояаси„
В полутонах (т.е. при меньшей ин50 тенсивности освещения) концентрация комплексов трехвалентного хрома становится недостаточной для полного предотвращения разрушения молекулярной сетки, и в этих участках формируется полупрозрачный светорассеиваю
55 щий слой.
В процессе дегидратации образуется слабое иэображение. Это связано с тем, что, взаимодействие между молекулами желатины осуществляется частично через органический растворитель . Поэтому выдерживание слоя в течение 2-5 мин при 80-180 С необходимо для быстрого удаления иэ слоя органического растворителя. При этом происходит интенсивное перемещение сегментов макромолекул желатины, в результате чего существенно увеличивается светорассеяние и изображения становятся устойчивыми к внешним воздействиям. Если проявляенное иэображение сушить медленно, например, при комнатной температуре, то оно исчезает, так как медленно испарякщийся растворитель замещается молекулами воды, а молекулы желатины успевают принять выгодное. конформационное состояние, Таким образом, указанные режимы проявления в воде, дегидратации органическим растворителем и фиксирования необходимы для того, чтобы сформировать светорассеиваюшие центры, представлякчцие собой ассоциаты молекул желатины. Размеры этих ассоциатов соизмеримы с размерами молекул желатины и в диаметре не превосходил
0,3 мкм, На чертеже представлены характеристические кривые изображений, полученных при режимах обработки, указанных в таблице. (номера кривых соответствуют номерам примеров, под
В 9 помещена, характеристическая кривая, полученная по известному способу — способу получения везикулярных изображений (кальвар-процесс) .
Характеристические кривые снимают следующим образом. Сенситометрический клин с плавным изменением плотности от 0,1 до 4 прикладывают к светочувствительному слою и освещают равномерным пучком фотоувеличителя. После обработки полученное изображение фотометрируют на денситометре СР-250.
Затем строят график зависимости плотности полученного изображения. от плотности клина. Полученная кривая является характеристикой фотографических свойств регистрирующего материала: по тангенсу угла наклона линейного участка кривой определяется коэффициент контрастности, а по разности плотностей клина, соответствующих началу и концу линейного участка — фотографическая широта .
5 1552
Обычно характеристическая кривая строится в координатах плотность иэображения — логарифм экспозиции. Однако эта кривая эквивалентна кривой, построенной в координатах плотность изображения — плотность клина. Экспозиция это произведение интенсивности во время облучения, т.е. Н = It, а 1gH = 1gI + 1gt ° Поскольку клин облучается равномерным пучком, а все участки клина освещаются одинаковое время„ то величина экспозиции определяется пропусканием соответствующих участков клина. По определению
D = 1gI0/I = 1gI — 1gI, где I — интенсивность падающего на клин света, а I — интенсивность прошедшего света.
Таким образом, характеристическая кривая,.построенная в координатах Zp плотность изображения — логарифм экспозиции, отличается от кривой, построенной в координатах плотность изображения — плотность клина, только лишь направлением оси абсцисс (посто- 25 янные слагаемые lgt и 1gI на форму кривой не влияют).
Плотность светорассеивающего изображения зависит от действующего отверстия -измерительной оптической сис- 30 темы. Поэтому объективные характеристики можно получить, измеряя интегральную плотность изображения, денситометр СР-25M измеряет интегральную плотность изображения, так как приемник излучения вплотную прилегает к негативу.
146 6
Поэтому предельная плотность изображения (фнг.l) возрастает до 1,1 (известный способ 0,5),а Фотографическая широта до 2-2,2 (иэвестный способ !,О) . Увеличение предельной плотности приводит к увеличению коэффициента контрастности изображения, что с одновременным увеличением фотографической широты улучшает качество изображения.
Таким образом, по сравнению с известным способом, предлагаемый способ позволяет в 2 раза увеличить коэффициент контрастности (за счет двукратного увеличения предельной плотности иэображения) и в 2 раза увеличить фотограФическую широту.
Формула и з о б р е т е н и я
Способ получения светорассеивающих иэображений путем экспонирования Фоточувствительного слоя, содержащего желатину и двухромовокислук соль, нанесенного на подложку, проявления и фиксации изображения, о т л и ч аю шийся тем, что, с целью повышения качества изображения эа счет увеличения коэффициента контрастности и фотографической широты, экспонированный слой проявляют в воде в течение 1,-15 мин при 18-48 С, затем дигидратируют его в течение 2-5 мин при
18-48 С органическим растворителем, смешивающимся с водой, и фиксируют образовавшееся изображение в течение
2-5 мин при 80-180 С.! ! !
I
I I»
I 1
СД х о н
1 о
D н н и
Д!
О И
00 I
I о
° Ф х
Ю н а
I о х
О
СО
>х
Э 1 х !
Ф х -"! !
«о (» н и
В х о н а
I о
D с 4 г о (4 н и 4
X и а)
X х о
F; а!
0) ф о
Г. о н
u„ х
Ю н а
1 о
D о н и н и
Ц о х ф
И
G а
1»
1»4
О с»4 х
Ю н а ! о х
С 4
<ч
I 1:
I !
Ю
Ю л о
Ф х о .н а
I о ! а х
« о н и
М
I г
5 о
И
34 и
О х а
E о ю х ф х о е о а
Э
Г и о
d1 В о, о я ф
Е
v x а о
Ь
cd
Ц х
Ci х о х и
I о
t ф
Ц х.
Ю х
О М х а1 cd
u o, а х
«! ф а
E х
3 х
О
И ф а
>Ъ
1- и фе а ф
»
1 х х
Ф а! а
Зх а х
cCI g х а
Ю о, о
cd ф! о
Е»
О
Ег 1
»
1 л охх ах z ! df Х
„?K
1- Я ф 1
f
1 I ! I I
1 а !". еve. цох к
I cd 1 ! а а
Г д О
1=; х CE I
1 ! — = — Ч
1
1 Х
Е»
cd х !
1
I
I !
f
0Ъ а I ! I !
I! х о I
t !
I .г
1552146 л ю 0
36dIj
U E» W E
oI х а х о cd а хх о а
cd. !» И !»
U g U а cd Ф ф оа! а - L ф х 1 х а х.и
& и х ффGe эйх „
g.a U
305а
E4@ &со
Г4 I
1
1
1
I
1 м
I !
I.
1
I, 1
I
1 а C
1 !
)552)46
1,0
1>0
Составитель И. Корсакова
TexPeh Л.Олийнык Корректор Л.Бескид
Реактор В. Бугренкова
Заказ 329 Тирая 374 Родп ис ное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
) 13035, Иосква, Ж-35, Раушская-наб., д. 4/5
Производственно-издательский комбинат "Патент", r. У кгород, ул. Гагарина, 101
