Реферат



Изобретение относится к измерительной технике и имеет целью линеаризацию функции преобразования линейного перемещения катушки индуктивного измерительного преобразователя путем обеспечения равномерности распределения электромагнитного поля вдоль продольной оси этой катушки. Катушка преобразователя выполнена плоской и представляет собой закрепленный на диэлектрическом основании 1 проводник 2, изогнутый в виде распределенных по поверхности основания 1 четырехугольных разомкнутых ячеек, расположенных симметрично относительно продольной оси катушки. Одна из сторон каждой ячейки совпадает с этой осью, образуя квазинепрерывную линию, а проекции остальных сторон ячеек на эту ось также образуют непрерывные линии. Указанное размещение ячеек обеспечивает равномерность распределения электромагнитного поля вдоль оси катушки. При линейном перемещении якоря 4 преобразователя изменяются такие параметры катушки, как емкость, индуктивность или добротность катушки, которые регистрируются в соответствующем блоке 3, обеспечивающем питание, измерение и регистрацию контролируемого параметра. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК .

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHQIVIY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4383697/25-28 (22) 19.01.88 (46) 23.03.90. Бюл, Р 11 (71) Институт биологии южных морей им. А,О.Ковалевского (72) В.Т.Стратийчук (53) 62!.3!7.39.531.717(088.8) (56) Гольдман В,С., Сахаров Ю,И, Индуктивно-частотные преобразователи неэлектрических величин. — М.:

Энергия, 1968, с. 58-60.

Авторское свидетельство СССР

Ф 529494, кл. Н 01 F 15/14, 1973. (54) КАТУШКА ИНДУКТИВНОГО ИЗМЕРИТЕЛЬНОГО ПРЕОБРАЗОВАТЕЛЯ (57) Изобретение относится к измерительной технике и имеет целью линеаризацию функции преобразования линейного перемещения катушки индуктивного измерительного преобразователя путем обеспечения равномерности распределения электромагнитного поля вдоль продольной оси этой катушки.

„„SU„„1552240 А 1 (51)5 Н 01 F 5/14//G Ol В 7/00

Катушка преобразсФателя выполнена плоской и представляет собой закрепленный на диэлектрическом основании

1 проводник 2, изогнутый в виде распределенных по поверхности основания

1 четырехугольных разомкнутых ячеек, расположенных симметрично относительно продольной оси катушки. Одна из сторон каждой ячейки совпадает с этой осью, образуя квазинепрерывную линию, а проекции остальных сторон ячеек на эту ось также образуют непрерывные линии. Указанное размещение ячеек обеспечивает равномерность распределения электромагнитного поля вдоль оси катушки. При линейном перемещении якоря 4 преобразователя измеряются такие параметры катушки, как емкость, индуктивность или добротность катушки, которые регистрируются в соответствующем блоке

3, обеспечивающем питание, измерение и регистрацию контролируемого параметра. 3 ил, 1552240

Изббретение относится к измерительной технике и может быть исполь-, ! зовано в устройствах для контроля линейных перемещений, датчиках уров" ня жидких и сыпучих тел и т.п, Цель изобретения — линеаризация функции преобразования линейного пе,ремещения путем обеспечения равно мерности распределения электромагнит.- 10 ного поля вдоль продолной оси катушки.

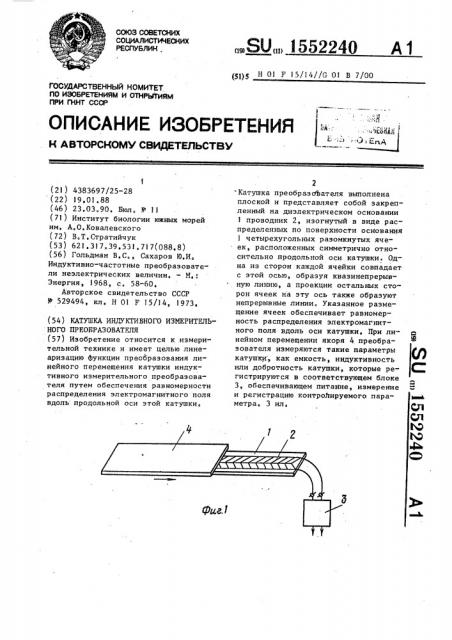

На фиг. 1 представлен пример испОльзования катушки индуктивного измерительного преобразователя в уст- 15

1 ройстве для контроля линейных перемещений; на фиг, 2 — проводник, образующий катушку; на фиг. 3 — основание для укладки проводника, Катушка индуктивного измеритель- 20 ного преобразователя для контроля линейных перемещений выполнена в виде размещенного на диэлектрическом основании 1 проводника 2, изогнутого в виде четырехугольных разомкнутых ячеек, распределенных по поверхности основания 1. К концам проводника

2 подключен блок 3, обеспечивающий питание, измерение и регистрацию сигнала, снимаемого с катушки. Якорь 30

4, установленный с возможностью перемещения параллельно поверхности основания 1, связывается в процессе измерений с объектом контроля (не показан), Ячейки катушки, образованt ные проводником 2, расположены симметрично относительно продольной оси, причем одна из сторон каждой из ячеек совпадает с этой осью, образуя квазинепрерывную линию, а проекции 40 остальных сторон ячеек на эту ось образуют непрерывные линии. Для удобства размещения проводника 2 на основании 1 в последнем выполняются канавки соответствующей формы 45 (фиг. 3).

Индуктивный измерительный преобразователь, содержащий предлагаемую катушку, работает следующим образом.

При подключении проводника 2 к gp блоку 3 питания через проводник-2 начинает протекать ток, создающий в каждой ячейке катушки электромагнитное поле, направленное перпендикулярнО E ПЛОскО сти Ячеек . ПОЛЯ со седних ячеек не взаимодействуют между собой, так как их векторы действуют парал1 лельно и в разных областях пространства, При перемещении объекта контроля связываемый с ним якорь 4 поочередно перекрывает ячейки катушки.

Вследствие равновеликости и полного подобия фигур ячеек в рядах слева и справа от оси катушки обеспечивается равномерность распределения электро" магнитного поля вдоль этой оси и„ как следствие, равномерное перекрытие якорем 4 площади ячеек. Это обусловливает линейность функции преобразования при контроле линейних перемещений. В качестве материала якоря 4 может быть использован диэлектрик (например, в измерителях уровня), электропроводник или ферромагнитный элемент. В соответствии в этим якорь

4 влияет на емкость, добротность или индуктивность ячеек катушки, в качестве блока 3 в этих случаях могут быть использованы соответственно частотомер, измеритель добротности или измеритель полного или реактивного сопротивления.

Использование катушки индуктивного измерительного преобразователя в уст" ройствах контроля линейных перемещений и уровнемерах жидких или сыпу-, чих тел позволяет контролировать перемещение в широких пределах с обес" печением линейности функций преобра- зования.

Формулаизобретения. а

Катушка индуктивного измерительного преобразователя, содержащая диэлектрическое основание и размещен ный на нем проводник, изогнутый в ви,де распределенных на поверхности ос нования одинаковых четырехугольных разомкнутых ячеек, о т л и ч а ющ а я С я тем, что, с целью линеаризации функции преобразования линейного перемещения путем обеспечения равномерности распределения электромагнитного поля вдоль продольной оси катушки, ячейки расположены симметрично относительно продольной оси катушки, одна из сторон каждой ячейки совпадает с этой осью, образуя квазинепрерывную линию, а проекции остальных. сторон ячеек на эту ось образуют непрерывные линии.
