Устройство подавления импульсных помех в телевизионном сигнале

Устройство подавления импульсных помех в телевизионном сигнале

Иллюстрации

Показать все

Реферат



Изобретение относится к телевидению. Цель изобретения - повышение вероятности подавления импульсных помех. Устройство содержит линию задержки 1, сумматоры 2 и 3, блоки сравнения 4 - 7, эл-ты И 8 - 10, блок вычитания 11, коммутатор 12 и эл-ты ИЛИ 13 - 17. В устройстве вычисление экстремальных и ранжированных значений эл-тов (отсчетов) изображения дает возможность сформировать сигнал обнаружения импульсной помехи, который путем управления коммутатором 12 без искажений воспроизводит перепады яркости и штриховые линии, ориентированные в горизонтальном, вертикальном и диагональном направлениях. При этом заметные импульсные помехи эффективно подавляются путем замещения их средневзвешенной суммой окружающих отсчетов. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

Л0„,,1552 99

А1 (51) 5 H 04 N 5/21

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

r10 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ :: „..., К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ (21) 4363343/24-09 (22) 13,01;88 (46) 23.03.90. Бюл. 1т ll (72) В.Н.Меренков и Г.О.Николаев (53) 621.397,6 (088.8) (56) Авторское свидетельство СССР

М, 1059700, кл. Н 04 N 5/21, 1983.

pygmy сажала

2 (54) УСТРОЙСТВО ПОДАВЛЕНИЯ ИМПУЛЬСНЫХ

ПОМЕХ В ТЕЛЕВИЗИОННОМ СИГНАЛЕ (57) Изобретение относится к телевидению, Цель изобретения - повышение вероятности подавления импульсных помех. Устройство содержит линию 1 задержки, сумматоры 2 и 3, блоки 4-7

1552399

О, иначе. сравнения, эл-ты И 8-10, блок 11 вычитания, коммутатор 12 и эл-ты ИЛИ

1,3-17. В устройстве вычисление экстремальных и ранжированных значений эл-тов (отсчетов) изображения дает возможность сформировать сигнал обнаружения импульсной помехи, который путем управления коммутатором 12 без

Изобретение относится к телевидению и может быть использовано при построении схем видеотракта в цифра- 15 вых вещательных и прикладных телевизионных (ТВ) системах.

Цель изобретения - повышение вероятности подавления импульсных помех. 20

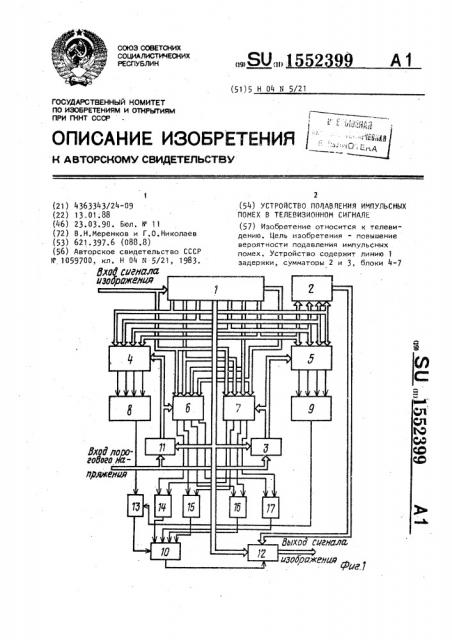

На фиг. 1 представлена структурная электрическая схема устройства; на фиг. 2 - взаимное расположение отсчетов обрабатываемого локального участка ТВ изображения ° 25

Устройство содержит линию задержки, первый и второй сумматоры

2 и 3, первый, второй, третий и четвертый блоки 4-7 сравнения, первый, второй и третий элементы И 8-10, блок 11 вычитания, коммутатор 12 и первый, второй, третий, четвертый и пятый элементы ИЛИ 13-17.

Устройство работает следующим образом. 35

На вход линии 1 задержки (фиг. 1) подаются отсчеты сигнала изображения, представленные, например, B виде параллельного восьмиразрядного двоичного кода. Текущий отсчет изображе- 40 ния Х„ вместе с отсчетами Х, Х5, Х,, Х, Х, Х, Х, Х (полученйыми с выходов линии 1 задержки и задержанными относительно входного сигнала соответственно на 1, 2, и,, (и +1), 45 (п +2), 2п, (2п +1) и (2п +2) число отсчетов) образуют локальный участок изображения (фиг. 2), При этом анализ состояний локального участка проводится относительно центрального отсчета Х .по окружающим его отсчетам.

Обнаружение импульсных помех выполняется основываясь на принципе наличия сильных статических связей между соседними отсчетами участка телевизионного изображения. Тогда как воздействие импульсных помех имеет случайный характер и проявляется на изображении в виде искажений амплитудных значений искажений воспроизводит перепады яркости и штриховые линии, ориентированные в горизонтальном, вертикальном и диагональном направлениях. При этом заметные импульсные помехи эффективно подавляются путем замещения М средневзвешенной суммой окружающих отсчетов. 2 ил. яркости отдельных изолированных отсчетов.

Анализ состояний локального участка выполняется путем сравнения величины отсчета Х, с соседними отсчетами в блоках 4-7 с учетом значения порогового напряжения d, подаваемого на входы блока 11 и сумматора 3.

При этом появление импульсной помехи определяется вычислением экстремальности центрального отсчета и отличия его от окружающих значений на величину порогового напряжения. Выбор порогового значения определяется величиной зрительного порога при наблюдении мелких деталей размеров в элемент телевизионного иэображения и составляет примерно 10-153 полного диапазона изменения яркости изображения. В результате на выходе элементов

И 8 и 9 соответственно реализуются следующие логические функции:

1 если 3,(X -Ь) > Х °

Э (i) а, 0, иначе.

1, если Р ((Х +Ь) (Х °, ) ъ О 1) где i = 2, 4, 5, 7.

Условие экстремальности отсчета

Х относительно отсчетов Х, Х4, Х> и Х>, определяется с помощью блоков ч и 5 и элементов И 8 и 9. Это условие представляет собой следующее выражение: а =а„0а

Сигнал, соответствующий этому выражению, получается на выходе элемента ИЛИ 13. Другие условия, необходимые для выявления импульсной помехи, находятся с помощью блоков

6 и 7 соответственно, реализующих функции

1552399

1, если (Х, -Д} ) Х 1

О, иначе.

1., ес ли (Х + 5) (Х с.

О, иначе, I где j = 1, 3, 6, 8, с последующим вычислением логической функции d

Ф

= b> U с,, выполняемой элементами

ИЛИ 14-17. Окончательное решение о наличии импульсной помехи принимается элементом И 10, на выходе которого получается сигнал, соответствующий функции е = à A (0 d )., о)

Сигнал с выхода элемента И 10 поступает на управляющий вход коммутатора 12, который выполняет при е = 1 операцию замещения искаженного отсчета изображения Х, средневзвешенной суммой X, = 0,25 (X + X+ + X + X ), вычисляемой сумматором 2.

Вычисление экстремальных и ранжированных значений элементов (отсчетов) изображения в апертуре 3 3 дает возможность сформировать сигнал обнаружения импульсной помехи, который путем управления коммутатором беэ искажений воспроизводит перепады яркости и штриховые линии, ориентированные в горизонтальном,,вертикальном и диагональном направлениях. При этом заметные импульсные помехи эффективно подавляются путем замещения их средневзвешенной суммой окружающих отсчетов.

Формула изобретения

Устройство подавления импульсных помех в телевизионном сигнале, содержащее линию задержки, вход которой является входом для сигнала изображения, первый и второй сумматоры, первый и второй блоки сравнения, .коммутатор сигналов, выход которого является выходом устройства и блок вычитания, выход которого соединен с входом опорного сигнала первого блока сравнения, причем первый, второй, третий и четвертый входы первого . сумматора соединены соответственно с первым, третьим, пятым и седьмым выходамй линии задержки, о т л и ч а ю щ е е с я тем, что, с целью повышения" вероятности подавления

5 импульсных помех, введены третий и четвертый блоки сравнения, первый, второй и третий элементы И и первый, второй, третий, четвертый и пятый элементы ИЛИ, при этом одноименные первые, вторые, третьи и четвертые входы первого и второго блоков. срав" нения попарно объединены и соединены соответственно с одноименными входами первого сумматора, одноименные первые, BTopble третьи и четвертые входы третьего и четвертого блоков сравнения попарно объединены и соединены соответственно с входом, вторым, шестым и восьмым выходами линии задержки, четвертый выход которой соединен с объединенными вторыми входами коммутатора, блока вычитания и второго сумматора, первые входы блока вычитания и второго сумматора объе25 динены и являются входом для порого.вого напряжения, входы опорного сигнала первого и третьего, второго и четвертого блоков сравнения попарно объединены, причем вход опорного сигнала второго блока сравнения соединен с выходом второго сумматора, первые, вторые, третьи и четвертые выходы первого и второго блоков сравнения соединены. соответственно с одноименными входами первого и второго элементов И, выходы первого и второго элементов И соединены соответственно с первым и вторым входами первого элемента ИЛИ, первый, второй, третий

40 и четвертый выходы третьего блока сравнения соединены с первыми входами соответственно пятого, четвертого, третьего и второго элементов ИЛИ, вторые входы пятого, четвертого, третьего и второго элементов ИЛИ

45 соединены соответственно с первым, вторым, третьим и четвертым выходами четвертого блока сравнения, выходы первого, второго, третьего, четвертого и пятого элементов ИЛИ соедине" ны с первым, вторым, третьим, четвертым и пятым входами третьего элемента И, выход которого соединен с управляющим входом коммутатора.
