Реферат



№ 155241

Класс H Olj; 21g, 131т

СССР

Р

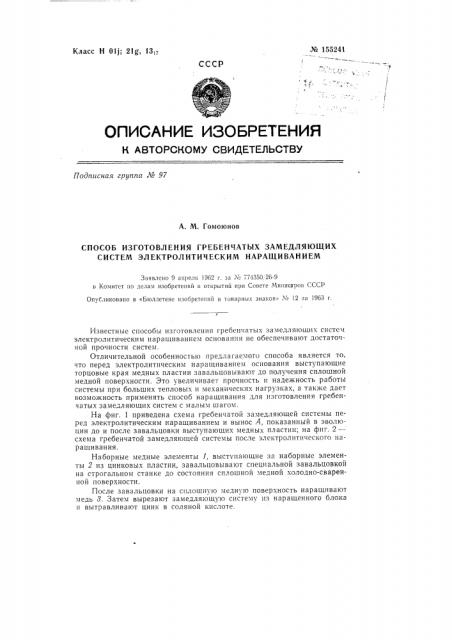

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 97

А. М. Гомоюнов

СПОСОБ ИЗГОТОВЛЕНИЯ ГРЕБЕНЧАТЫХ ЗАМЕДЛЯЮЩИХ

СИСТЕМ ЭЛЕКТРОЛ ИТИЧЕСКИМ НАРАЩИВАНИЕМ

Заявлено 9 апреля 1962 г. за ¹ 71360, 26-9 в Комитет но делам изобретений1 н открытий при Совете Чинисяров CCCI

Опубликовано в «Бюллетене изобретений и товарных знаков» ¹ 12 "-.à 1963 г.

Известные способы изготовления гребенчатых замедляющих систем электролитическим наращиванием основания не обеспечивают достаточной прочности систем.

Отличительной особенностью предлагаемого способа является то, что перед электролитическим наращиванием основания выступающие торцовые края медных пластин завальцовывают до получения сплошной медной поверхности. Это увеличивает прочность и надежность работы системы при больших тепловых и механических нагрузках, а также дает возможность применять способ наращивания для изготовления гребенчатых замедляющих систем с малым шаГОМ.

На фиг. 1 приведена схема гребенчатой замедляющей системы перед электролитическим наращиванием и вынос А, показанный в эволюции до и после завальцовки выступающих медных пластин; на фиг. 2— схема гребенчатой замедляющеи системы посл элсктролитичес1<ОГО наращивания.

Наборные медные элементы 1, выступа1ощие за наборные элементы 2 из цинковых пластин, завальцовывают специальной завальцовкой на строгальном станке до состояния сплошной медной холодно-сваренной поверхности.

После завальцовки на сплошную медную поверхность нарашивают медь 8. Затем вырезают замедляющую систему из наращенного блока и вытравливают цинк в соляной кислоте.

¹ 155241

Предмет изобретен ия

Способ изготовления гребенчатых замедляющих систем электролитнческим наращиванием основания, о тл и ч а ющ ий с я тем, что, с целью .увеличения прочности систем, перед наращиванием основания торцовые выступающие края пластин завальцовывают до получения сплошной медной поверхности.

Z 1 гз гi г1
