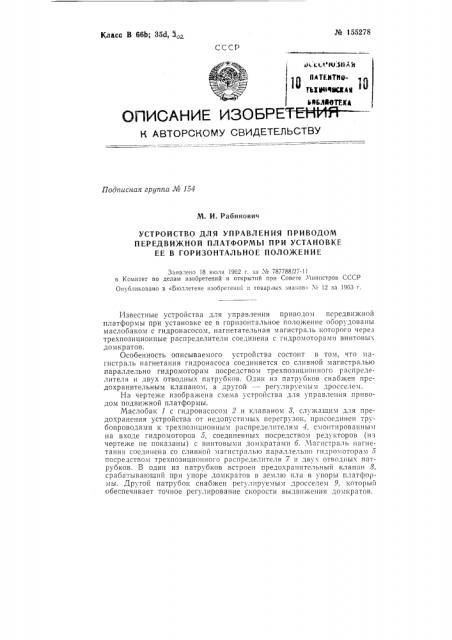

Класс В 66b; 35d, 5о № 155278

ГССР

-кы ЮЗилЯ

ОПИСАНИЕ ИЗОБР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 154

М. И. Рабинович

УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ПРИВОДОМ

ПЕРЕДВИЖНОЙ ПЛАТФОРМЫ ПРИ УСТАНОВКЕ

ЕЕ В ГОРИЗОНТАЛЬНОЕ ПОЛОЖЕНИЕ

Заявлено 18 июля 1962 г. за ¹ 787788/27-11 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков.» № 12 за 1968 г.

Известные устройства для управления приводом передвижной платформы при установке ее в горизонтальное положение оборудованы маслобаком с гидронасосом, нагнетательная магистраль которого через трехпозиционные распределители соединена с гидромоторами винтовы; дом кр атов.

Особенность описываемого устройства состоит в том, что магистраль нагнетания гидронасоса соединяется со сливной магистралью параллельно гидромоторам посредством трехпозиционного распределителя и двух отводных патрубков. Один из патрубков снабжен предохранительным клапаном, а другой — регулируемым дросселем.

На чертеже изображена схема устройства для управления приводом подвижной платформы.

Маслобак 1 с гидронасосом 2 и клапаном 3, служащим для предохранения устройства от недопустимых перегрузок, присоединен трубопроводами к трехпозиционным распределителям 4, смонтированным на входе гидро lOTopoB 5, соединенных посредством редукторов (на чертеже не показаны) с винтовыми домкратами б. Магистраль нагнетания соединена со сливной магистралью параллельно гидромоторам 5 посредством трехпозиционного распределителя 7 н двух отводных патруоков. В один из патрубков встроен предохранительный клапан 8, срабатывающий при упоре домкратов в землю илп в упоры платфоз1, мы. Цругои патруоок снаожен регулируемым дросселем 9, который обеспечивает точное регулирование скорости выдвижения домкратов.

Мв 155278

Управление приводом для приведения передви>кной платформы в горизонтальное положение разделяется на несколько операций.

Выпуск домкратов б. Трехпозиционный распределитель 7 соединяет магистраль нагнетания со сливной магистралью через предохранительныГг клапан 8, который срабатывает при упоре домкратов в землю.

Подьез1 платформы. Трехпозиционный распределитель 7 устанавливается в среднее положение.

Точная становка платформы в горизонтальное положение. Трехпозиционный распределитель 7 занимает положение, соединяющее магистраль нагнетания со сливной магистралью через регулируемый дроссель 9, посредством которого регулируется скорость вращения гидромоторов 5.

Приведение платформы в транспортное положение. Домкраты б убираются; трехпозиционный распределитель 7 соединяет магистраль нагнетания со сливной магистралью через предохранительный клапан 8, который срабатывает при подходе домкратов б к упорам платформы.

Вращением гидромоторов 5 управляют посредством трехпозиционпых распределителей 4.

Предмет изобретения

Техред В. П. Краснова Корректор M. И. Эльмус

Редактор Л. М. Струве

Поди. к печ. 15/VIII — 63 г. Формат бум. 70 1081/,с Обьем 0,26 изд. гк

Заказ 2079/7 Тира>к 925 Цена 4 коп.

Ц11И1 1П И Государственного комитета по делам изооретепий и открыт. ш СССР

Москва, Центр, пр. Ссрова, д. 4.

Типография, пр Сапунова, 2.

Устройство для управления приводом передви>кной платформы при установке ее в горизонтальное положение, содер>кащее маслобак с гидронасосом, магистраль нагнетания которого соединена через трехпозиционные распределители с гидромоторами, винтовых домкратов, отличающееся тем, что, с целью уменьшения потерь давлений в маслопроводе и упрогцения конструкции, магистраль нагнетания гидронасоса соединена со сливной магистралью параллельно гпдромоторам домкратов посредством трехпозиционного распределителя и двух отьодных патрубков, в один из которых встроен предохранительный клапан, а в другой регулируемый дроссель.
