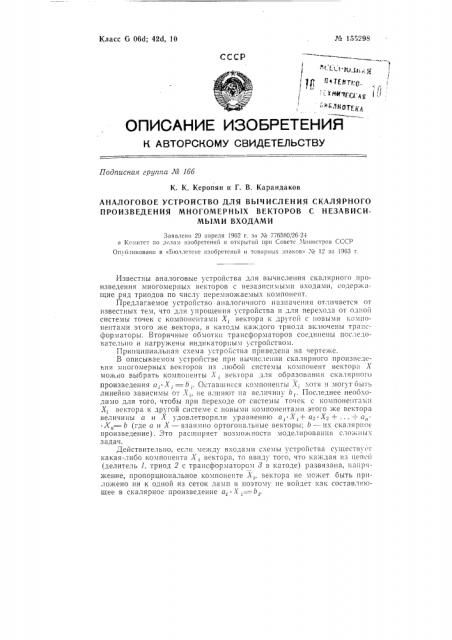

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подписная гругггга Л0 1бб
К. K. Керопян и Г. В. Карандаков
АНАЛОГОВОЕ УСТРОЙСТВО ДЛЯ ВЫЧИСЛЕНИЯ СКАЛЯРНОГО
ПРОИЗВЕДЕНИЯ МНОГОМЕРНЫХ ВЕКТОРОВ С НЕЗАВИСИМЫМИ ВХОДАМИ
Заявлено 29 апреля 1962 г. за М 776580 26-24 в Комитет по лолам изобретений и открытий прп Совете .Чинистров СССР
Опубликовано в «Бюллетене изобретений и товарных знаков» X 12 за 1963 r.
Известны аналоговые устройства для вычисления скалярного произведения г!ногомерных векторов с незазиснмыми входами, содержащие ряд триодов по числу перемножаемых компонент.
Предлагаемое устройство аналогичного назначения отличается от известных тем, что для упрощения устройства и для переходя от одной
СИСТемы Точек С I(o.»IIOIIOIITai»I Х; векTopa к +pi Г011 С IIOBbl:5!II к011ПОнентя ми этОГО н(е вектора, в катоды каждоГО Tpllo+a включены трансформаторыры. Вторичные обмотки трансформаторов соединены Ilocледовательно и нагру>кег!ы индикaTopl;b»! устройством.
Принципиальная схема устройства приведена на чертеже.
В описываемом устройстве при вычислении скалярного произведения многомерных векторов из любой системы компонент вектора Х
Moil(yIo Bbl6paTb кок!поп енты ."1, вектора,a,,151 oopa308aH1151 скал я р но! 0 произведения а1 Л,. b, Оставшиеся компоненты Х,. хотя и могут быть линейно зависимы от Х,, не влияют на величину b;. Последнее необходимо для того, чтобы при переходе от системы точек с компоне!1тя !н
Х,. вектора к другой системе с новыми компонентами этого же вектора величины а и Х удовлетворяли уравнению а1 Х,.+ а Хв +... —,а„. .Х„(г (где а и Х вЂ” взаимно ортогональные векторы; (г — пх скалярное произведение). 3То расширяет возможности моделирования слогкных задач.
Действительно, если между входами схемы устройства существусг какая-;IH60 KQAIIIOIIeIITa Х, вектора, TO вв1!д 5 Tol o, RTo каждая 113 цепсll (делитель 1, TpHog 2 с трансфор>!второ» 3 B !(aToge) развязана, IIalip Iжение, пропорциональное компоненте Х,, вектора не может быть прllложено ни к одной из сеток ламп и поэтому не войдет как составляющее в скалярное произведение а,. X,= b, № 155298
Количество таких цепей равно числу и перемножаемых компонент.
Компоненты вектора а, задают с помощью делителей 1, стояши. па входе схемы. Коэффициент передачи каждого триода 2 при а,. равном 1, то же равен 1. Компоненты вектора Л, задаются в виде напряжений (или токов).
В реультате индикаторное устройство 4, являющееся нагрузкой последовательно соединенных вторичных обмоток трансформаторов д всех цепей, покажет величину и знак скалярного произведения.
Таким образом, описываемое устройство простыми схемными средствами решает поставленную задачу и может найти применение в аналоговых моделирующих машинах.
Предмет изобретения
Сосгавитель А. Хохлов
Корректор T. Муллииа
Техред В. П. Краснова
Редактор Л. Герасимова
Подп. к печ. 20/VII — 63 г. Формат бум. 70 Q 1081/;„; Объем 0.18 изд. л.
Заказ 1918!1 Тираж 1025 I Iеиа 4
ЦНИИПИ Государственного комитета по делам изобретений и открытий CC(p
Москва, Центр. пр. Серова, и. 4
Типография, пр. Сапунова, 2
Аналоговое устройство для вычисления скалярного произведения многомерных векторов с независимыми входами, число которых равно числу перемножаемых компонент, о т ", и ч а ю щ е е с я тем, что, с целью повышения точности работы и обеспечения перехода от одной системы точек с компонентами Х; вектора к другой — с новыми компонентами ——
К, этого же вектора, оно содержит ряд триодов, в катодные цепи каждого из которых включены первичные обмотки трансформаторов, а вторичные обмотки соединены последовательно и нагружены индикаторным устройством.
