Класс G 011; 42е, 27
В 28b; 80b, 12т;
Лв 155301
CCCP
3t tet В.))((:g
i Йлтентио>- %K> g
ИВЛИОТЕКА

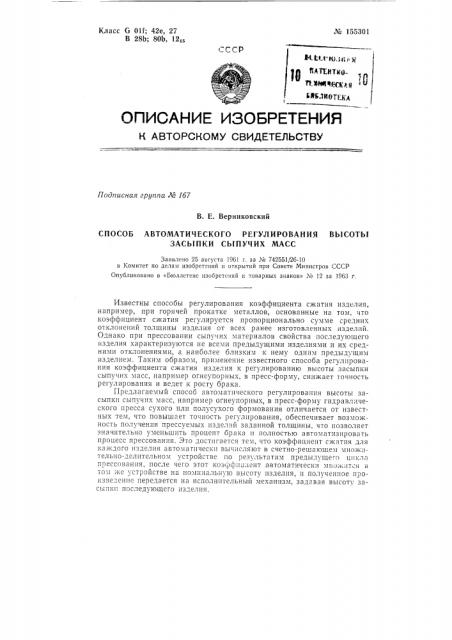

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подписная группа М 1б7
В. Е. Верниковский
СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ВЫСОТЫ
ЗАСЫПКИ СЫПУЧИХ МАСС
Заявлено 25 августа 1961 г. за М 742551/26-10 в Комитет по делам изобретений и открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений и товарных знаков» М 12 за 1963 г.
Известны способы регулирования коэффициента сжатия изделия, например, при горячей прокатке металлов, основанные на том, что коэффициент сжатия регулируется пропорционально сумме средних отклонений толщины изделия от всех ранее изготовленных изделiIH.
Однако при прессовании сыпучих материалов свойства последующего изделия характеризуются не всеми предыдущими изделиями и их средними отклонениями, а наиболее олизким к нему одним предыдущим изделием. Таким образом, применение известного способа регулирования коэффициента сжатия изделия к регулированию высоты засыпки сыпучих масс, например огнеупорных, в пресс-форму, снижает точность регулирования и ведет к росту брака.
Предлагаемый способ автоматического регулирования высоты засыпки сыпучих масс, например огнеупорных, в пресс-форму гидравлического пресса сухого или полусухого формования отличается от известных тем, что повышает точность регулирования, обеспечивает возможность получения прессуемых изделий заданной толщины, что позволяет значительно уменьшить процент брака и полностью автоматизировать процесс прессования. Это достигается тем, что коэффициент сжатия для ка?Кдого изделия авто .!атпчески Вычпсля10т В счетно-реша10щех! множитель.Io-делительном устройстве по результатам предыдущего цикла прессования, после чего этот коэффиц;1ент автоматически множится в том жс у стройстве на 1!Оми?!альну !О высоту изделия, II полученное произведение передается на исполнительный механизм, задавая высоту засыпки последующего изделия, № 155301
Сущность предлагаемого способа состоит в применении переменного коэффициента" с катия и заключается в следующем. При помощи соответствующей аппаратуры фиксируют положение пуансона в пресс-форме до прессования, т. е. глубину засыпки массы, и его положение после прессования,«ч. е. высоту изделия. Отношение этих двух величин дает коэффициент засыпки данной массы, который фиксируется счетно-решающим устройством. Задавая высоту изделия на то же счетно-решающее устройство, последнее выдает исполнительному механизму соответствующий импульс на изменение высоты засыпки следующего изделия.
Исполнительный механизм выполняет задание до момента, пока обратная связь не прекратит его работу, после чего аппаратура приходит в исходное положение и выдается импульс на следующий цикл прессования.
Применяемое при этом способе счетно-решающее устройство представляет собой четырехплечий мост обычной схемы.
Предлагаемый способ разрешает: пропорциональную регулировку величины засыпки с учетом переменного качества массы; получение стабильных по качеству и размерам изделий; загрузку прессов на заданные усилия и поддержание их в требуемых режимах, перевод оборудования на автоматическую работу.
Предмет изобретения
Способ автоматического регулирования высоты засыпки сыпучих масс, например огнеупорных в пресс-форму гидравлического пресса сухого или полусухого формования, отличающийся тем, что, с целью повышения точности регулирования и исключения брака по размерам и по качеству изделий, коэффициент сжатия для каждого изделия автоматически вычисляют в счетно-решающем многи??тельно-делительном устройстве по результатам предыдущего цикла прессования, после чего коэффициент сжатия автоматически множат в том ке усройстве на номинальную высоту изделия, и полученное произведение переда?от на исполнитель?1ый механизм, задавая высоту засыпки последующего изделия.
Составитель Л. Рубинчик
Редактор Н. Н. Дубровин Текред А. А. Камышникова Корректор Ю. M. Федулова
Подп. к печ. 20 VI — 63 г. Форгнат оум. 70)i 108 1 „- Объе11 0,18 из л.
Заказ 1828118 Тираж 850 Цена 4 коп.
ЦИИИПИ Государственного коз1нтста по аслаки изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
