Реферат



Класс G Olg; 42;, 25,, G 01l; 42k, 7в

G 08с; 74Ь, 5вв.й«в 155302

СССР

Ы. t >. ° Ù, .;, «4

ПАТЕНТ««0

j«1

И.ХНИ «РД;4««

<><-1«««ОТ«=Кд

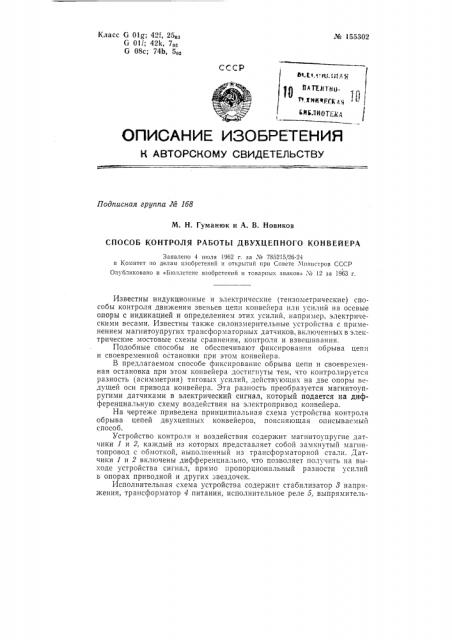

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Л3 168

М. Н. Гуманюк и А. В. Новиков

СПОСОБ КОНТРОЛЯ РАБОТЫ ДВУХЦЕПНОГО КОНВЕЙЕРА

Заявлено 4 июля !962 г. за М 785215/26-24 в Комитет ио делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» М 12 за 1963 г.

Известны индукционные и электрические (тензометрические) способы контроля движения звеньев цепи конвейера или усилий на осевые опоры с индикацией и определением этих усилий, например, электрическими весами. Известны также силоизмерительные устройства с применением магнитоупругих трансформаторных датчиков, включенных в электрические мостовые схемы сравнения, контроля и взвешивания.

Подобные способы не обеспечивают фиксирования обрыва цепи и своевременной остановки при этом конвейера.

В предлагаемом способе фиксирование обрыва цепи и своевременная остановка при этом конвейера достигнуты тем, что контролируется разность (асимметрия) тяговых усилий, действующих на две опоры ведущей оси привода конвейера. Эта разность преобразуется магнитоупругими датчиками в электрический сигнал, который подается на дифференциальную схему воздействия на электропривод конвейера.

На чертеже приведена принципиальная схема устройства контроля обрыва цепей двухцепных конвейеров, поясняющая описываемыи способ.

Устройство контроля и воздействия содержит магнитоупругие датчики 1 и 2, каждый из которых представляет собой замкнутьш магнитопровод с обмоткой, выполненный из трансформаторной стали. Датчики 1 и 2 включены дифференциально, что позволяет получить на выходе устройства сигнал, прямо пропорциональный разности усилий в опорах приводной и других звездочек.

Исполнительная схема устройства содержит стабилизатор 3 напряжения, трансформатор 4 питания, исполнительное реле 5, выпрямитель¹ 155302 ные мосты б — 10 на полупроводниковых диодах, полупроводниковые триоды 11 и 12, сопротивления 18 и 14 и сигнальные лампочки 1э, 16 и 17.

При нормальных условиях работы тяговое усилие распределяется ме кду двумя цепями конвейера сравнительно равномерно, При этом реакции, возникающие в опорах приводной звездочки, примерно одинаковы. При обрыве одной из цепей все тяговое усилие переносится «а

1ругую цепь и, следовательно, реакция ближайшей к ней опоры окажется примерно в восемь раз больше, чем опоры, расположенной дальН1е., 1,ля балансировки моста используется переменное омическое сопротивление, включенное в противоположное плечо моста. Сигналы, получаемые с двух мостов, складываются алгебраически на сопротивлении 18. В качестве нуль-органа использованы два германиевых триода

11 и 12, которые обеспечивают срабатывание одного и того же реле при небалансах разного знака.

Чувствительность схемы такова, что реле срабатывает при асимметрии усилий 400 — 500 к1 . Так как и при нормальном режиме работы конвейера возмОжна некоторая асимметрия нагрузок, то чуBcTBHTcëüность снижают до 1 — 2 Т, для чего загрубляют схему.

Для предотвращения ложнь1х срабатываний от больших, но кратковременных асимметричных нагрузок, которые также могут возникнуть во время работы конвейера, исполнительное реле срабатывает с выдержкой времени, которая может регулироваться за счет емкости 19, включенной параллельно катушке реле. Таким образом, защита сработает лишь при установившейся значительной асимметрии усилий в опорах. 1(онтакты реле 5 используются в цепях автоматического управления конвейерной линией.

Установленные»а исполнительном блоке сигнальные лампочки

15 — 17 обеспечивают подачу светового сигнала. При обрыве цепи наруL àåòñÿ равновесие моста, срабатывает реле б и конвейер останавливается, одновременно подав соответствующий сигнал на диспетчерский или контрольный пункт.

Предлагаемый способ испытан 1(онотопской опорной лабораторией

Института автоматики Госплана ССС1 . Хорошие результаты были получены при разности усилий, приложенных к двум датчикам, равной

400 — 500 кГ. Способ может найти применение на шахтах угольных бассейнов.

Предмет изобретения

Способ контроля работы двухцепного конвейера с помощью двух магнитоупругих датчиков, установленных под опорами оси привода и включенных в дифференциальную электрическую схему управления выключением электродвигателя привода, отличающийся тем, что, с целью фиксирования обрыва цепи и своевременной остановки при этом конвейера, контролируют разность усилий, действующих на две опоры ведущей оси привода конвейера, преобразуют ее магнитоупругими датчиками в электрический сигнал и подают последний на диффеьенциальную схему воздействия на пуско-стоповую аппаратуру электропривода конвейера. № 155302
