Клавишный соломотряс

Клавишный соломотряс

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в молотилках зерноуборочных комбайнов. Цель изобретения - повышение надежности соломотряса и снижение уровня вибрации комбайна. Клавишный соломотряс динамически уравновешенный содержит клавиши 1, на которых закреплены подшипники клавиш, выполняющие функции шарниров 2 колена коленчатых валов, являющихся кривошипами 3, которые посредством шарниров 4 фиксируются на остове 5 комбайна. Упругий элемент 9 выполнен в виде пружины сжатия, которую в зависимости от веса клавиши и величины внешней нагрузки можно предварительно деформировать болтом 10 посредством ввинчивания его в резьбовую часть рамки 11 блока упругого элемента. Вращаясь с угловой скоростью ω, ведущий коленчатый вал сообщает клавише 1 такое же вращение. При этом на клавишу действуют динамические силы γ<SB POS="POST">I</SB>. Упругий элемент 9 снижает динамические нагрузки, при этом его жесткость выбирается из условий γ<SB POS="POST">мин</SB>/R-X≥C ≤γ<SB POS="POST">макс</SB>/R+X

C≠γ<SB POS="POST">мин</SB>ν<SP POS="POST">2</SP>/G... γ<SB POS="POST">макс</SB>ν<SP POS="POST">2</SP>/G, где C - жесткость упругого элемента

γ<SB POS="POST">мин</SB> - минимальное усилие приведенных сил, действующее на клавишу в процессе вращения

γ<SB POS="POST">макс</SB> - максимальное усилие приведенных сил, действующее на клавишу в процессе вращения

R - радиус колена коленчатого вала соломотряса

X - расстояние от центра траектории вращения клавиши до центра зоны схождения векторов приведенных сил, действующих на клавишу в процессе вращения

ν - частота вращения коленчатого вала, Гц

G - ускорение свободного падения. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

И91 (И) А1 щ) А О1 F 12/30

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЭОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4335989/30-!5 (22) 02.12.87 (46) 30.03,90. Вюл. И 12 (7I) Головное специализированное конструкторское бюро по комплексам зерноуборочных машин Производственного объединения "Ростсельмаш" (72) В.А.Чаков, Б.И.Кушпиль, И.К.Мещеряков и Н.В.Грамаков (53) 631.362.25 (088.8) (56) Авторское свидетельство СССР

У 869660, кл. А 01 F 12 /30, -1981. (54 ) КЛАВИШНЫЙ СОЛОМОТРЯ С (57) Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в молотилках зерноуборочных комбайнов. Цель изобретения — повышение надежносtH coJIoMGTpH са и снижение уровня вибрации комбайна ° Клавишный соломотряс ° динамически уравновешенньй, содержит клавиши I, на которых закреплены подшипники клавиш, выполняющие функции шарниров 2 колена коленчатых валов, являющихся кривошипами 3, которые посредством шарниров 4 фиксируются на остове 5 комбайна, Упругий элемент 9 выполнен в виде пружины сжатия, которую в зависимости от веса клавиши и величины внешней нагрузки можно предварительно деформировать болтом 10 посредством ввинчивания его в резьбовую часть рамки 11 блока упругого элемента.

Вращаясь с угловой скоростью у, ведущий коленчатый вал сообщает клавише I такое же вращение, При этом на клавишу действуют динамические силы

Упругий элемент 9 снижает динами»

1553031 ческие нагрузки, при этом его жесткоСть выбирается из условий

5 мин 8 макс Гмин 4 1макс ) — --Ъ С вЂ” — -; C4- — — -...

R-х В+х 5 где С вЂ” жесткость упругого элемента; минимальное усилие приведенных сил, действующих на клавишу в процессе вращения; „ак- максимальное усилие приведенных сил, действующее на

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в молотилках э ерноуборочных комбай нов.

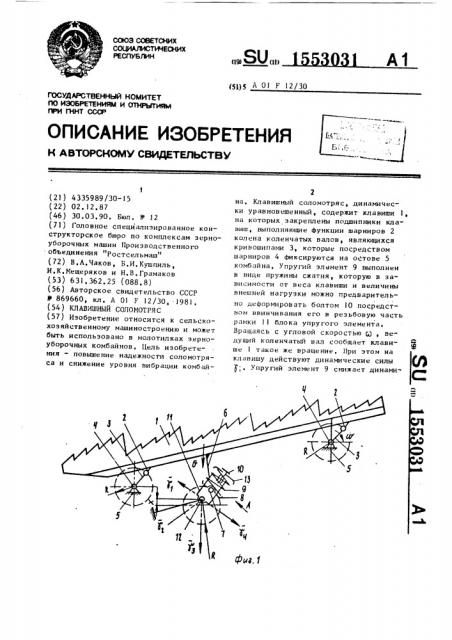

Целью изобретения является повышение надежности соломотряса и снижение уровня вибрации комбайна, На фиг, 1 изображена кинематическая схема клавиши соломотряса, динамически уравновешенной блоком упругого элемента; на фиг, 2 — вид А на фиг. 1.

Клавишный соломотряс, динамически уравновешенный, содержит клавиши 1 (фиг. 1), на которых закреплены подшипники клавиш, выполняющие функции шарниров 2 колена коленчатых валов, являющихся кривошипами 3, которые посредством шарьыров 4 фиксируются на остове 5 комбайна. В действующих конструкциях соломотрясов функции шарниров 4 выполняют опорные (центральные) подшипники коленчатых валов. На клавише 1 закреплен кронштейн 6, который 40 посредством шарнира 7 соединяется с опорной шайбой 8 блока упругого элемента 9. Упругий элемент 9 в данном случае выполнен в виде пружины сжатия, которую, в зависимости от веса клави- 45 ши и величины внешней нагрузки, можно предварительно деформировать бол" том 10, ввинчивая его в рамку 11 блока упругого элемента. Рамка ll посредством опорного шарнира 12> фиксирующе- О гося на остове комбайна 5, и опорной 1 шайбы 13 замыкает блок упругого элемента 9 в процессе работы. При этом шарнир 12 целесообразно располагать на Совмещении линий — это вертикаль, 55 проходящая через центр траектории вращения, и вертикальная линия действия центра тяжести клавиши, что обусловлено максимальным раз гружением клавиши клавишу в процессе вращения; К вЂ” радиус колена коленчатого вала соломотряса; х — расстояние от центра траектории вращения клавиши до центра зоны схождения векторов приведенных сил, действующих на клавишу в процессе вращения; 0 — частота вращения коленчатого вала, Гц; g — ускорение свободного падения, 2 ил.

1 и равноценным разгружением коленчатых валов 3.

Работа и взаимодействие частей клавишного соломотряса, динамически уравновешенного, происходит следующим образом, Вращаясь с угловой скоростью 4) ведущий коленчатый вал, т.е. кривошип

3, сообщает клавише 1 и ведомому коленчатому валу такое же вращение в угловой скоростью 67 . При этом все точки, принадлежащие клавише 1, имеют одинаковые таектории движения, а именно окружности с радиусом R колена коле нчато го вал а, На вращающуюся клавишу l действуют динамические силы ;, которые называются приведенными, На основе метода кинематического расчета определяется направление и абсолютные величины приведенных сил ; (фиr, 1) движущейся клавиши 1 при ее соответствующих i положениях, Анализ направления и абсолютных величин приведенных сил движущейся клавиши 1 и ее динамических свойств позволяет предлагаемым устройством динемически уравновесить клавишу 1 посредством вращающегося упругого элемента

9, усилие которого всегда действует в фазе с векторами и противополож1 но им направлено. Это достигается тем, что на клавише 1 соломотряса установлен кронштейн 6, который шарнирно соединен блоком упругого элемента 9 и вращает его относительно неподви ного шарнира, соединенного с остовом 5 комб айна, Жесткость упругого элемента выбирается иэ условий

4„ мин макс (i) . R-x R+x

1мин к 1макс4

C11 — -" — -" --" ——

1 (2) 1553031 штейном и упругим элеметом, установленным на корпусе с возможностью вращения в плоскости вращения клавиши, при этом кронштейн шарнирно связан с упругим элементом, жесткость которого находится в пределах где С мнн

Ъ (е

У мкн мсикс

R-x R+ х

Вид м

Составитель К, Цаллагов

Техред М.Ходанич Корректор В,Кабаций

Редактор М,Циткина

Заказ 410 Тираж 447 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Иасква, Ж-35, Раушская наб. ° д. 4/5 Производственно-издательский комбинат "Патент", г.ушгород, ул. Гагарина, 101 жескость упругого элемента; минимальное усилие приведенных сил, действующих на клавишу в процессе вращения; максимальное усилие приведенных сил, действующих на клавишу в процессе вращения; радиус колена коленчатого вала соломотряса; 10 расстояние от центра траектории вращения клавиши до центра эоны схождения векторов приведенных сил, действующих на клавишу в процессе вращения; 15 частота вращения коленчатого вала, Гц; ускорение свободного падения, Формул а из обретения 20

Клавишный соломотряс, включающий привод, клавиши, коленчатые валы и подшипники, отличающийся тем, что, с целью повышения надежности соломотряса и снижения уровня вибрации, передаваемых на корпус комбайна, клавиша соломотряса снабжена крон1 Р

C3f- — — - ° ° ° - — --, Я К где С - жесткость упругого элемента; Вмре

It 4 минимальное и максималь ное, и с усилия приведенных сил, действующих на клавишу в процессе вращения;

R - радиус колена коленчатого вала соломотряса; х — расстояние от центра траектории вращения клавиши до центра эоны схождения вектора приведенных сил, действующих на клавишу в процессе вращения; — частота вращения коленчатого вала, 1Ъ ;

H; - ускорение свободного падения,
