Реферат



Изобретение относится к медицине, в частности к нейрохирургии. С целью обеспечения локальной закрытой гипотермии спинного мозга катетер 1 имеет дополнительные каналы 4,5 для подачи и отсоса хладагента, каждый из которых имеет отверстия 6 и 7.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4269765/28-14 (22) 20.05.87 (46) 30.03.90. Бюл. № 12 (75) А. В. Никонов (53) 615.472 (088.8) (56) Роу зен М. Ч реско ж на я катете р изация центральных вен. М., 1986, с. 2528.

„„SU„„1553088 А 1 (51) 5 А 61 В 17/36, А 61 М 25 00

2 (54) УСТРОЙСТВО ДЛЯ КАТЕТЕРИЗАЦИИ (57) Изобретение относится к медицине, в частности к нейрохирургии. С целью обеспечения локальной закрытой гипотермии спинного мозга катетер 1 имеет дополнительные каналы 4, 5 для подачи и отсоса хладагента, каждый из которых имеет отверстия 6 и 7. 4 ил.

1553088

Формула изобретения

3

Изобретение относитя к медицине, в частности к нейрохирургии.

Цель изобретения — обеспечение локальной закрытой гипотермии спинного мозга.

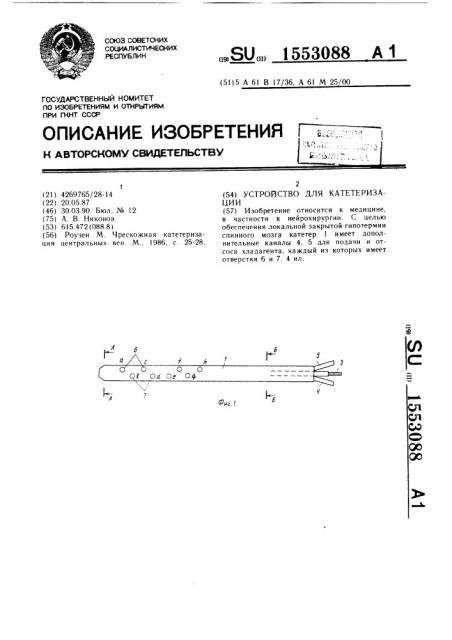

На фиг. 1 изображено устройство для катетеризации, общий вид; на фиг. 2 сечение А- А на фиг. 1; на фиг. 3 — сечение Š— Б на фиг. 1; на фиг. 4 — устройство с микрокомпрессором.

Устройство для катетеризации содержит катетер 1 со сквозным каналом 2 и мандрен-проводник 3. Катетер 1 имеет дополнительные глухие каналы для подачи

4 и отсоса 5 хладагента, каждый из которых имеет отверстия 6 и 7 соответственно. Длина каждого канала 4 и 5 меньше длины сквозного канала 2. а суммарная плогцадь отверстий 6 равна суммарной пло цади отверстий 7 и не менее площади пони речног о сечения канала 4 или 5.

В устройстве используется микрокомпрессор 8, один из каналов которого переделан на отрицательное давление. Компрессор может подавать длительное время положительное и отрицательное давление.

Для контроля за давлением во всех системах использованы манометры МПП-80 (давление контролируется в пересчете на мм рт. ст,) . Нормальное давление ликвора в суба ра хноилальном простра нстве 100

200 мм вод. ст. или 7, 3 — 14,6 мм рт. ст.

Для введения о лажденной жидкости и ее выведения из субарахноидального пространства используют стандартные мерные сосуды 9 и 10 с физраствором по 400 или 200 мл. стерильные и в геометрической упаковке, используемые для внутрисосудисты; переливаний, и охлажденные перед употреблением до необходимой температуры.

Устройство работает следуюши м образом.

В промежутке между остистыми отростками позвонков на необходимом уровне производится пункция субарахноидального пространс гвв иглой, диаметр ко горой II03Ro ляет проводичь нужный катетер. Под R-контролем через иглу в субарахпоидальное пространство вводится до нужного уровня гибкий пружинный металлический проводник 3, по нему через канал 2 в субарахноидальное пространство вводится катетер 1

25 до нужного уровня. Г1осле этого проводник 3 удаляется, а катетер 1 соединяется с манометром, контролирующим ликворное давление. При помощи переходников канал 4, имеющий сообщение с отверстиями 6, соединяется через манометр с иглой сосуда 9, а канал 5, имеющий сообщение с отверстиями 7, соединяется через манометр с иглой сосуда 10. Вывод микрокомпрессора, дающий положительное давление, соединяется с иглой сосуда 9 с охлаждающей жидкостью. Вывод микрокомпрессора, дающий отрицательное давление, соединяется с иглой сосуда 1О, предназначенного для приема жидкости из субарахноидального пространства. При включении микрокомпрессора в электросеть необходимо следить, чтобы давление на манометрах не менялось. Манометры должны показывать исходное и заданное давлениее

Способ катетеризационной, сегментарной гипотермии спинного мозга дает возможность без операции производить локальное охлаждение спинного мозга, что поможет избежать многих осложнений, развивающихся после охлаждения всего или значительнои части спинного мозга через несколько люмбальных игл, кроме того, имеется возможность дальнейшего изучения действия холода на ограниченные участки спинного мозга.

Устройство для катетеризации, содержащее катетер со сквозным каналом и мандрен-проводник, отличающееся тем, что, с целью обеспечения локальной закрытой ги потерм и и спинного мозга, катетер имеет допочнительные глухие каналы для подачи и отсоса хладагента, каждый из которых имеет отверстия, при этом длина каждого канала меньше длины сквозного канала, а суммарная площадь отверстий одного из них равна суммарной площади отверстий другого канала и не менее п.чощади поперечнОro сечения канала подачи или отсоса.

1553088

zzov

Фиг. ч
