Реферат



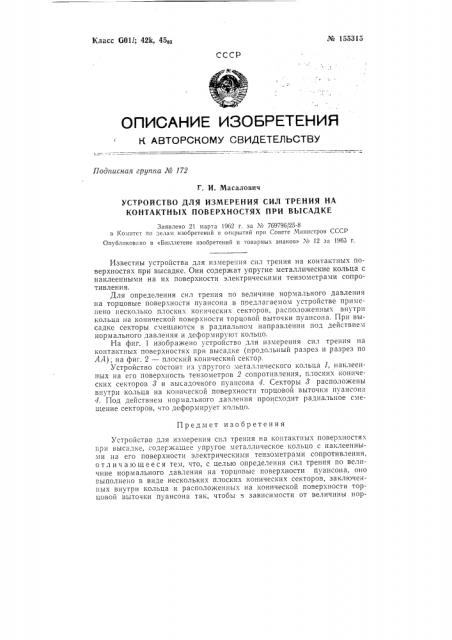

Класс GOll; 42k, 45аа № 155315

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа псе 172

Г. И. Масалович

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ СИЛ ТРЕНИЯ НА

КОНТАКТНЫХ ПОВЕРХНОСТЯХ ПРИ ВЫСАДКЕ

Заявлено 2! марта 1962 г, за М 769796/25-8 в Комитет по лелам изобретений и открытий при Совете Министров СССР

Опубликовано в «Б|оллетене изобретений и товарных знаков» М 12 за 1968 г.

Предмет изобретения

Устройство для измерения сил трения на контактных поверхностях. при высадке, содержащее vip roe металлическое кольцо с наклеенными на его поверхности электрическими тензометрами сопротивления, отличающееся тем, что, с целью определения сил трения по величине нормального давления на торцовые поверхности пуансона, оно выполнено в виде нескольких плоских конических секторов, заключенных внутри кольца и расположенных на конической поверхности торцовой выточки пуансона так, чтобы в зависимости от величины норИзвестны устройства для измере.tèÿ сил трения на контактных поверхностях при высадке. Они содержат упругие металлические кольца с наклеенными на их поверхности электрическими тензометрами сопротивления.

Для определения сил трения по величине нормального давления на торцовые поверхности пуансона в предлагаемом устройстве применено несколько плоских конических секторов, расположенных внутри кольца на конической поверхности торцовой выточки пуансона. При высадке секторы смещаются в радиальном направлении под действием нормального давления и деформируют кольцо.

На фиг. 1 изображено устройство для измерения сил трения на контактных поверхностях при высадке (продольный разрез и разрез по

АА); на фиг. 2 — плоский конический сектор.

Устройство состоит из мпругого мегаллического кольца 1, наклеенных на его поверхность тензометров 2 сопротивления, плоских конических секторов 8 и высадочного пуансона 4. Секторы 8 расположены внутри кольца на ко|п|ческой поверхности торцовой выточки пуансона

4. Под действием нормального давления происходит радиальное смещение секторов, что деформирует ко1blIo. № 155315 мального давления на торцовую поверхность пуансона происходила деформация кольца под действием радиального смещения секторов.
