Устройство для ультразвуковой размерной обработки

Устройство для ультразвуковой размерной обработки

Иллюстрации

Показать все

Реферат



Изобретение относится к ультразвуковой размерной обработке, при которой на деталь устанавливают накладку. С целью повышения качества обработки накладку, выполненную из материала меньшей, чем материал торца инструмента твердости, и по размеру торца инструмента, крепят на нем, а затем полностью разрушают при врезании в деталь. 1 ил.

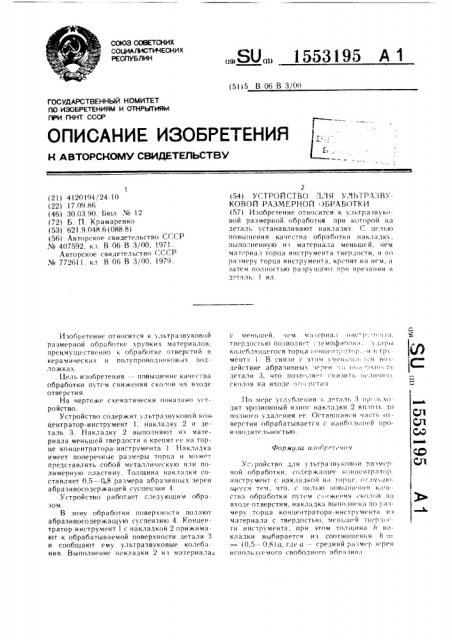

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 06 В 3 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

K А BTOPCKOMY СВИДЕТЕЛЬСТВУ

Формула из<(бр т н< я

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4120 194/24-10 (22) 17.09.86 (46) 30.03.90. Бюл ¹ 12 (72) Б. П. Крамаренко (53) 621.9.048.6 (088.8) (56) Авторское свидетельство С(:СР № 407592, кл. В 06 В 3/00, 1971.

Авторское свидетельство СССР

¹ 772611, кл В 06 В 3/00, 1979.

Изобретение относится к vëüòð33âóêîâ

Цель изобретения — повышение кач(ств3 обработки путем снижения скоз<3в на входе отверстия.

На чертеже схематически показано устройство.

Устройство содержит ультразвуковой концентратор-инструмент 1, накладку 2 и деталь 3. Накладку 2 выполняют из материала мены(3ей твердости и крепят ее на торце концентратора-инструмента Накладка

ИМЕЕТ ПОПЕРЕЧНЫЕ РаЗМЕРЫ тОРЦ3 И Может представлять собой металлическую или полимерную пластину. Толщина накладки составляет 0,5 — 0,8 размера абразивных зерен абразивосодержащей суспензии 4.

Устройство работает следующим образом.

В зону обработки поверхности полают абразивосодержащую суспензию 4. Концентратор-инструмент 1 с накладкой 2 прижимают к обрабатываемой поверхности детали 3 и сообщают ему ультразвуковые колебания. Выполнение накладки 2 из материала.

„„SU„„1553195 А 1

2 (54) УСТРОЙСТВО ДЛЯ У,ЧЬТРАЗВУКОВОЙ РАЗМEРНОЙ )БРАБОТКИ (57) Изобретение относится к ультразвук<3вой размерной обработке при которой на деталь устанавливают накладку. С целью повып(ения качества обработки накладку, выполненную из матерна 13 меньшей, чем материал торца инструмента твердости, и по размеру торца инструмента, кр(пят на нем, а затем полностью разруша от при вреза»ни в детзль. ил. с меныней, чем и;- (риал l

MPHT,

СКОЛОВ Н3 ВХОДЕ .I C!«Г СТ33Ч

ПО м(ре углубления н деталь 3 пр;3(.«<3дит эрозионный изно< накладки 2 вплоть до полного удаления ее. Оставшаяся часть Отверстия Обрабатывается с наиб<3лынеlf !Ipoизводительностью.

Ус ройство для ультпазвуковои разм(р ной обработки, содержащее концентратор инструмент с накладкой Hl! торце, Отла, ttctrr(< е ся т(и, что, с це.1h!0 Ii(!BI I I!I(пня k,< !(о6Р36оТКН г3«т(«f c!! K(I<иff (K<3. I<;в IIB входе отверстия, накладка выпо»fcH;l по p3змер«торца концентратора-инструмеHT3 из материала с твердостью, м(нь:и< и TBLp,f«<ти инструмента, при этом толщина /t накладки выбирается из соотно<пения h =

= (0,5 0,8)а, где а -- средний разм(р 3(рен использу(-мого свободного абразива

1553195

Сост а амтел ь М. Ша хо в

Редактор М. Недолуженко Техред И. Верес Корректор А. Обручар

Заказ 418 Тираж 379 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, .Москва, Ж вЂ” 35, Раушская наб., д. 4/5

11роизвогк тасино-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101
