Станок для обработки асферических поверхностей

Станок для обработки асферических поверхностей

Иллюстрации

Показать все

Реферат



Изобретение относится к абразивной обработке и может быть использовано для обработки крупногабаритной астрономической оптики. Цель изобретения - повышение точности обработки и расширение технологических возможностей. Дифференциальный гидроцилиндр 1 с инструментом 4 устанавливается над обрабатываемой деталью 5. Устройство 14, задающее усилие прижима, содержит линейный двигатель 15 постоянного тока, состоящий из обмотки 16 возбуждения и якоря 17. На якоре устанавливается плунжер 18 плунжерной месдозы 19, гидравлически соединенной с гидродатчиком 20. Напорный золотник 21 гидравлически соединен с бесштоковой полостью 13 гидроцилиндра 1. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 24 В 13 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМЪГ СВИДЕТЕЛЬСТВУ

1б

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

40 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4353590/25-08 (22) 04.01.88 (46) 30.03.90. Бюл. № 12 (71) Краматорский индустриальный институт (72) О. Ф. Бабин и В. Д. Ковалев (53) 621.923:62-82 (088.8) (56) Русинов М. М. Несферические поверхности в оптике. М.: Недра, 1973, с. 235. (54) СТАНОК ДЛЯ ОБРАБОТКИ АСФЕРИ-.

ЧЕСКИХ ПОВЕРХНОСТЕЙ (57) Изобретение относится к абразивной обработке и может быть использовано для обработки крупногабаритной астрономичес„„SU„„1553341 А1

2 кой оптики. Цель изобретения — повышение точности обработки и расширение технологических возможностей. Дифференциальный гидроцилиндр 1 с инструментом 4 устанавливается над обрабатываемой деталью 5.

Устройство 14, задающее усилие прижима, содержит линейный двигатель 15 постоянного тока, состоящий из обмотки 16 возбуждения и якоря 17. На якоре устанавливается плунжер 18 плунжерной месдозы 19, гидравлически соединенной с гидродатчиком 20. Напорный золотник 21 гидравлически соединен с бесштоковой полостью 13 гидроцилиндра 1. 1 ил.

1553341

Формула изобретения

Составитель В. Маланнчев

Редактор Н. Горват Текред И. Верес Корректор М. Кучерявая

Заказ 426 Тираж 599 Подпнсное

ВНИИПИ Государственного комитета по изобретениям н открытиям прн ГКНТ СССР

l 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-нздательскнй комбинат «Патент>, г. Ужгород, ул. Гагарина, 1О) Изобретение относится к абразивной обработке и может быть использовано при обработке крупногабаритной астрономической оптики.

Целью изобретения является повышение точности обработки и расширение технологических возможностей станка за счет управления усилием прижима инструмента в каждой точке обрабатываемой поверхности.

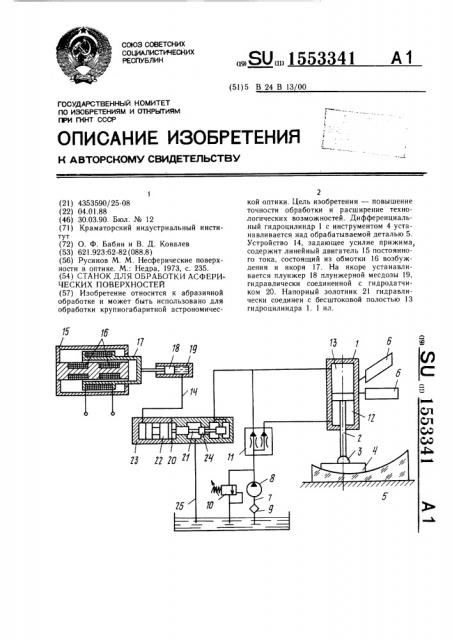

На чертеже изображена принципиальная схем а ста нка.

Дифференциальный гидроцилиндр 1, на штоке 2 которого с помощью сферического шарнира 3 закреплен инструмент 4, устанавливается над обрабатываемой детальк> 5.

Для перемещения гидроцилиндра 1 и инструмента 4 вдоль детали 5 в двух взаимно перпендикулярных направлениях на станке имеются приводы поступателъног0 перемещения 6 (например, гидроцилиндра).

Гидросистема питания 7 цилиндра 1 состоит из насоса 8, фильтра 9, предо:хранительного клапана 10, делителя потока 11, выходы которого соединены со штоковой 12 и бесштоковой 13 полостями гидроцилиндра 1.

Устройство 14, задающее усилие прижима, включает в себя линейный двигатель постоянного тока 15, состоящий из обмотки возбуждения 16, якоря 17. На якоре 17 устанавливается плунжер 18 месдозы 19, гидравлически соединенный с гидродатчиком 20.

Гидродатчик 20 выполнен в виде напорного золотника 21 с дополнительным плунжером 22, установленным в автономном корпусе 23.

В напорном золотнике 21 имеется дросселирующая кромка 24 и сливной трубопровод 25.

Напорный золотник 21 гидравлически соединен с бесштоковой;;олостью 13 гидроцилиндра 1.

Станок работает следующим образом.

Рабочая жидкость через фильтр 9 подается насосом 8 в делитель потока 11, откуда два независимых потока жидкости попадают в штоковую 12 и бесштоковую 13 полости гидроцилиндра.

Обмотка возбуждения 16 линейного двигателя постоянного тока 15 создает магнитное поле, в котором находятся обмотки якоря 17. При прохождении постоянного тока по обмоткам якоря 17 он начинает двигаться в осевом направлении, перемещая плунжер 18 месдозы 19. Управляющее давле5

25 ние рабочей жидкости в месдозе 19 передается в корпус 23 гидродатчика и воздействует на дополнительный плунжер 22.

Давление от насоса 8 воздействует на напорный золотник 21. Управляющее давление и давление от насоса 8 прижимают дополнительный плунжер 22 и напорный золотник

21 один к другому. При этом положение напорного золотника 21, а следовательно, степень перекрытия дросселирующей кромки 24 перед сливным трубопроводом 25 зависит от соотношения величин управляющего давления, зависящего от силы тока в якоре 17 линейного двигателя 15, и давления насоса 8. Изменяя величину 1, можно изменять управляющее давление, а значит и положение напорного золотника 21 относительно дросселирующей кромки 24, а следовательно, изменять давление в бесштоковой полости 13 гидроцилиндра 1. Давление в бесштоковой полости 13 определяет усилие прижима инструмента 4 к детали 5, так как давление в штоковой полости 12 постоянно и равно давлению насоса 8.

При перемещении гидроцилиндра 1 вдоль детали 5 с помощью приводов 6 инструмент 3 отслеживает профиль детали 5, при этом усилие прижима пропорционально усилию, развиваемому линейным двигателем 15, которое в свою очередь задается величиной тока в обмотке якоря 17.

Станок для обработки асферических поверхностей, содержащий устройство для задания усилия прижима инструмента и привод перемещения инструмента в двух взаимно перпендикулярных направлениях, отличающийся тем, что, с целью повышения точности обработки и расширения технологических возможностей за счет управления усилием прижима инструмента в каждой точке обрабатываемой поверхности, привод перемещения инструмента выполнен в виде системы питания с гидродатчиком и дифференциального цилиндра со штоком, предназначенным для закрепления на нем инструмента, а устройство для задания усилия прижима инструмента выполнено в виде линейного двигателя постоянного тока, якорь которого кинематически соединен с плунжерной месдозой, гидравлически связанной с гидродатчиком системы питания бесштоковой полости дифференциального цилиндра.
