Галтовочный барабан для удаления грата с пластмассовых деталей

Галтовочный барабан для удаления грата с пластмассовых деталей

Иллюстрации

Показать все

Реферат



Изобретение относится к технике обработки изделий из пластмасс и может быть использовано для удаления грата с деталей из термореактивных материалов. Цель изобретения - повышение удобства в эксплуатации и расширение технологических возможностей. Для этого барабан снабжен установленными на осях внутри корпуса на одной грани с выгрузочным окном и перпендикулярно оси корпуса пластинами и упором, причем пластины соединены общей тягой и смонтированы с возможностью поворота. При работе барабана пластины стоят перпендикулярно оси корпуса, тем самым интенсифицируя процесс удаления грата, при выгрузке пластины повернуты, что улучшает процесс выгрузки изделий. 4 ил.

СОЮЗ СО8ЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5! ) 5 В 29 С 37/02

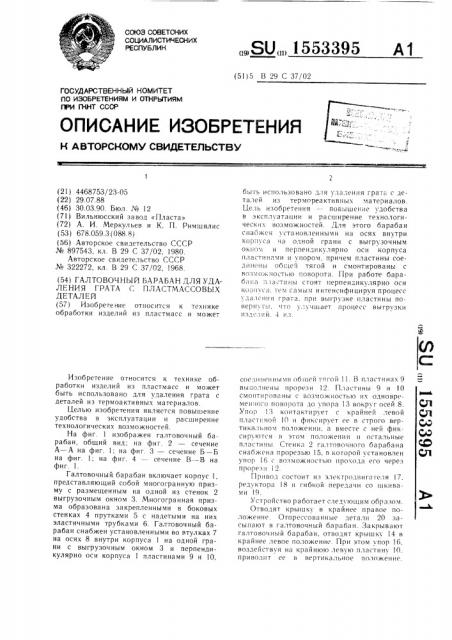

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМЪ СВИДЕТЕЛЬСТВУ

Я

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4468753/23-05 (22) 29.07.88 (46) 30.03.90. Бюл. № 12 (71) Вильнюсский завод «Пласта» (72) А. И. Меркульев и К. П. Римшялис (53) 678.059.3 (088.8) (56) Авторское свидетельство СССР № 897543, кл. В 29 С 37/02, 1980.

Авторское свидетельство СССР

¹ 322272, кл. В 29 С 37/02, 1968. (54) ГАЛТОВОЧНЫЙ БАРАБАН ДЛЯ УДАЛЕНИЯ ГРАТА С ПЛАСТМАССОВЫХ

ДЕ ТАЛЕЙ (57) Изобретение относится к технике обработки изделий из пластмасс и может

Изобретение относится к технике обработки изделий из пластмасс и может быть использовано для удаления грата с деталей из термоактивных материалов.

Целью изобретения является повышение удобства в эксплуатации и расширение технологических возможностей.

На фиг изображен галтовочный барабан, общий вид; на фиг. 2 — сечение

А — А на фиг. 1; на фиг. 3 — сечение Б — Б на фиг. 1; на фиг. 4 — сечение  — В на фиг. 1.

Галтовочный барабан включает корпус 1, представляющий собой многогранную призму с размещенным на одной из стенок 2 выгрузочным окном 3. Многогранная призма образована закрепленными в боковых стенках 4 прутками 5 с надетыми на них эластичными трубками 6. Галтовочный барабан снабжен установленными во втулках 7 на осях 8 внутри корпуса 1 на одной грани с выгрузочным окном 3 и перпендикулярно оси корпуса пластинами 9 и 10, „„SUÄÄ 1553395 А1 быпгь использовано для удаления грат.- с деталей из термореактивных материалов.

Цель изобретения — повн!шение удобства в эксплуатации и расширение технологических возможностей. Для этого барабан снабжен установленными на осях внутри корпуса а одной грани с выгрузочным ок!;о . и перпендикулярно оси корпуса пластина !и и упором, причем пластины соединены об! сей тягой и смонтированы с возможностью поворота. При работе барабана пластины стоят перпендикулярно осН ко,>!!уса, тс . самым! инте нсифи ЦH pvH процесс удал.-ния грата, при выгрузке пластины поверн; TL!. что l,:ó÷øàåò процесс выгрузки изделий. 4 v.ë.. соединенными об!цей тягой 1!. В пластинах 9 выполнены прорези 12. Пластины 9 и 10 смонтированы с возможностью их одновременно;о поворота до упора 13 вокруг осей 8.

Упор 13 контактирхет с крайней левой пластиной 1О и фиксирует ее в строго вертикальном положении, а вместе с ней фиксируются в этом положении и остальные пластины Стенка 2 галтовочного барабана снабжена прорезью 15, в которой установлен упор 16 с возможностью прохода его через ппорези 2.

Привод состоит из эл vòðîëâèãÿòåëÿ !7. редуктора 18 и гибкой передачи со шкивами 19.

Устройство работает следующим образом.

Отводят крышку в крайнее правое положениее. OT!l рессо ва нные детали 20 засыпают в галтовочный барабан. Закрывают галтовочный барабан, отводят крышку 14 в крайнее левое положение. При этом упор !6, воздействуя на крайнюю левую пластину 10, приводит ее в вертикальное положение.

1553395

Формула изобретения

14 з

Включают электродвигатель 17, и вращательное движение передается через редуктОр 18, гибкую передачу со шкивами 19 нф галтовочный барабан.

После окончания галтовки выключают электродвигатель, останавливают галтовочный барабан. Перемещают крышку !4 вправо. При этом упор 16, пройдя через прорези 12 пластин 9, воздействует на пластину 10, размещенную справа, и поворачивает ее на некоторый угол. Так как все пластины 9 и 10 соединены общей тягой 11, то все они поворачиваются на тот же угол.

Включают привод. Осуществляют выгрузку обработанных деталей. Наклонные пластины как бы образуют «винтовую поверхность», перемещаясь по которой, обработанные детали полностью опорожняют галтовочный барабан, несмотря на то, что стенки корпуса выполнены не наклонными, а строго горизонтальными.

Галтовочный барабан для удаления грата с пластмассовых деталей, корпус которого выполнен в форме многогранной призмы и образован закрепленными в боковых стенках прутками с надетыми на них элас10 тичными трубками и выгрузочным окном на одной из сторон многогранной призмы, отличающийся тем, что, с целью повышения удобства в эксплуатации и расширения технологических возможностей, он снабжен установленными на осях внутри корпуса на одной грани с выгрузочным окном и перпендикулярно оси корпуса пластинами и упором, причем пластины соединены общей тягой и смонтированы с возможностью их одновременного поворота до упора вокруг

20 осей.

Фиг. z
