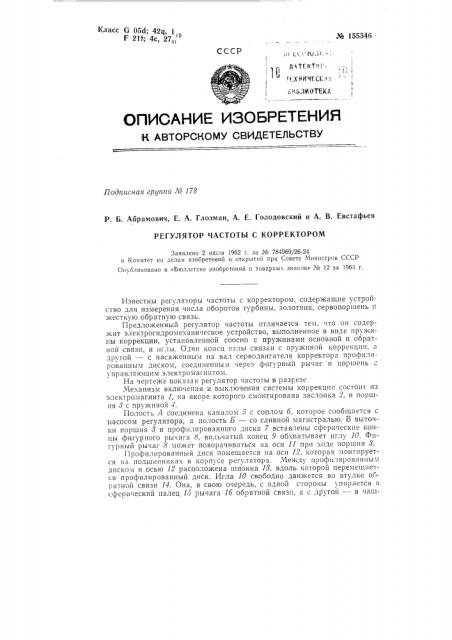

Класс G ОЫ; 42п, F 211; 4с, 27в № 155346

СССР

; iс с .. . tU.il

В тГнтн,1

1, г,Х НИЧ(.С!, ;, ; 1:Ь.1И ать

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Додписная группа ЛВ 178

Р. Б. Абрамович, Е. А. Глозман, А. Е. Голодовский и А. В. Евстафьев

РЕГУЛЯТОР ЧАСТОТЫ С КОРРЕКТОРОМ

Заявлено 2 июля 1962 г. за № 784969/26-24 в Комитет tto делам изобретений и открытий при Совете Министров СССР

OlIj0ликовано в «Бюллетене изобретений и товарнык знаков» ¹ 12 за 1968 г.

Известны регуляторы частоты с корректором, содержащие устрой-тво для измерения числа оборотов турбины, золотник, сервопоршень t;

?кесткую обратную связь.

Предложенный регулятор частоты отличается тем, что он содержит электрогидромеканическое устройство, выполненное в виде пружины коррекции, установленной соосно с пружинами основной и обратtloii cBB3lk, H Ilf,lt I, Один i

На черте?ке показан регулятор частоты в разрезе.

Меканизм включения и выключения системы коррекции состоит из электромагнита 1, на якоре которого смонтирована заслонка 2, и поршня о с пружиной 1.

Полость Л соединена каналом 5 с соплом 6, которое сообщается с насосом регулятора, а полость Б — со сливной магистралью. B выточки поршня 3 и профилированного диска 7 вставлены сферические концы фигурного рычага о, вильчатый конец 9 обхватывает иглу 10. Фигурный рычаг 8 может поворачиваться на оси 11 при «оде поршня 3.

Профилированный диск помещается на оси 12, которая монтируется на подшипникак в корпусе регулятора. Между профилированны;I диском и осью 12 расположена шпонка 18, вдоль которой перемещается профилированный диск. Игла 10 свободно движется во втулке опратной связи 14. Она, в свою очередь, с одной стороны упирается в сферический палец 15 рычага 1б обратной связи, а с другой — в чаш№ 155346 ку 17 пружины И обратной связи. В иглу 10 запрессован штифт 19. который зацепляется за вильчатый конец фигурного рычага 8.

Усилие затяжки пружины 20 коррекции при фиксированном поло>кении иглы 10 производится вильчатым концом фигурного рычага 8 и настраивается аналогично основной пружине 21.

Механизм коррекции работает следующим образом.

При параллельной работе турбогенераторов электромагнит 1 обесточен, а механизм коррекции включен. Электромагнит в обесточенном состоянии закрывает заслонкой 2 сопло б, таким образом в полости А давление рабочей жидкости отсутствует. Просачивающуюся через закрытое сопло жидкость жиклером 22 отводят в полость слива. Пружина 4 перемещает поршень 8 в крайнее положение и поворачивает фигурный рычаг.

Сферический конец рычага 8, вставленный в выточку профилироганного диска, передвигает его влево по оси 12 в крайнее положение.

При этом вильчатый конец 9 фигурного рычага освобождает от фиксации штифт 19 иглы 10.

Игла под действием пружины коррекции упирается в профильную часть диска. Таким ооразом контактируется исполнительный орган системы коррекций — серводвигатель с иглой.

При поступлении сигнала от чувствительных элементов серводвнгатель 28 через редуктор 24 начинает вращать ось, а вместе с ней и профилированный диск. Диск передвигает иглу, воздействующую на пружину коррекции, и изменяет тем самым положение золотника 25.

Золотник перераспределяет подаваемую насосом регулятора рабочую жидкость между каналами 26 и 27. При этом сервопоршень 28 перемещается, положение дроссельной заслонки 29, регулирующей количество энергии для турбины, изменяется.

В случае выхода из строя любого элемента системы коррекции автоматически (или с помощью оператора) включается цепь электромагнита. Якорь электромагнита перемещает заслонку и открывает соп;ю. Рабочая жидкость от насоса регулятора попадает в полость Л.

Поршень 8 под давлением рабочей жидкости перемещается в крайнее левое положение и поворачивает фигурный рычаг. Сферический конец фигурного рычага, вставленный в выточку профилированного диска, передвигает его по оси вправо (в крайнее положение). Конец фигурного рычага фиксирует своими торцовыми поверхностями штифт 19 иглы. Игла под действием пружины 20 коррекции прижимается к торцовым поверхностям фигурного рычага, а усилие затяжки пружины коррекции соответствует усилию, заданному настройкой регулятора, механизм коррекции регулятора включен.

Контакт между концом иглы и профилированным диском отсутствует, так как диск находится в крайнем правом поло>кении.

Таким образом, исполнительный орган системы коррекции — сергодвигатель — не может изменять усилие затяжки пружины коррекции.

Регулятор работает далее без системы коррекции, не снижая при этом точности и надежности регулировки.

Предмет изобретения

Регулятор частоты с корректором, например для турбогенераторов переменного тока, содержащий устройство для измерения числа оборотов объекта регулирования с золотником для управления сервопоршнем, и жесткую обратную связь, выполненную в виде конуса, рычага и

¹ 155346 пружины, 3 становленной coocHQ с ocHQBHQÉ пр1 жиной золотника для воздействия на него, от l и ч а ю щи и ся тем, что, с целью повышения точности и надежности работы регулятора в случае выкода из строя любого элемента корректора, он содержит электрогидромеканическое устройство, выполненное в виде пружины коррекции, установленной соосно с пружинами основной и обратной связи. и иглы, один конец которой взаимосвязан с пружиной коррекции, а другой — с насаженным на вал серводвигателя корректора профилнрованным диском, который через фигурный рычаг и поршень связан с управляющим электромагнитом. № 15534б (ocTс1вител6 Г. Чуйко
