Реферат



Изобретение относится к области наматывания нитевидного материала и позволяет наматывать патронные фильтры. Устройство содержит нитераскладчик с нитеводителем 13, следящий валик 14, мотальный вал 15. Пряжа сматывается с веретен 19, вращающихся в направлении раскручивания пряжи. Вытяжной прибор 25 обеспечивает вытяжку получаемой ровницы, а укладчик волокнистой ленты обеспечивает ее раскладку вдоль мотального вала. Одновременно в намотку поступает нитевидный материал 4 с бобины 3. На сердечник наматывается одновременно волокнистая лента и нитевидный материал. Скорость перемещения нитеводителя 13 значительно превышает скорость укладчика ленты. Укладчик ленты перемещается с задержкой в точках реверса. В конце намотки приклон 12 взаимодействует с ограничителем 17, который отключает привод подачи волокнистой ленты, а через некоторое время отключается и привод мотального вала. 3 з.п. ф-лы, 2 ил.

А1

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51)5 В 65 H 54/ОО

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4394561/23-12 (22) 25.01.88 (46) 30.03.90. Бюл. P- 12 (71) Научно-исследовательский институт магнитных носителей информации (72) В.М.Нвецов, Б.П.Солдатенок, В.R.Àøìàðèí, С.В.Сутырин и А.Н.Лущиц (53) 677.053.2 (088.8) (56) Перемоточная машина для кордного волокна, тип ПКВ-2, ТУ 27-20-2073-77, 1977. (54) УСТРОЙСТВО ДЛЯ КРЕСТООБРАЗНОЙ

НАМОТКИ НИТЕВИЛНОГО МАТЕРИАЛА НА СЕРЦЕЧНИК (57) Изобретение относится к наматы.ванию нитевидного материала и поз- воляет наматывать патронные фильтры.

УСтройство содержит нитераскладчик с нитеводителем 13, следящий валик

2

14, мотальньп вал 15. Пряжа сматывается с веретен 18, вращающихся в направлении раскручивания пряжи. Вытяжной прибор 25 обеспечивает вытяжку получаемой ровницы, а укладчик волокнистой ленты обеспечивает ее раскладку вдоль мотального вала. Одновременно в намотку поступает нитевидный материал 4 с бобины 3. На сердечник наматывается одновременно волокнистая лента и нитевидньпЪ материал:

Скорость перемещения нитеводителя !3 значительно превьппает скорость уклад1 чика ленты. Укладчик ленты перемещается с задержкой в точках реверса.

В конце намотки приклон 12 взаимо-цействует с ограничителем 17, который 3 отключает привод поцачи волокнистой ленты, а через некоторое. время отключается и привод мотального вала. (3 з.п.h-лы, 2 ил.

1553494

Изобретение относится к наматыванию нитевидных материалов и может быть использовано в производстве патронных фильтров.

Цель изобретения — расширение технологических возможностей устройства за счет обеспечения возможности одновременной намотки волокнистой прослойки с переменной линейной плот- 10 ностью.

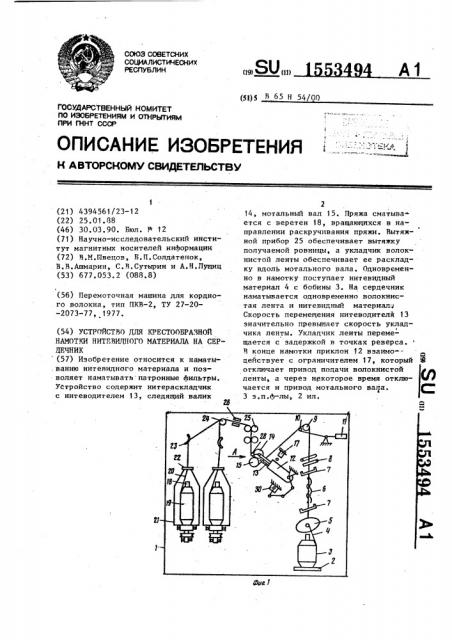

На фиг. 1 изображена схема уст ройства для намотки нитевидного ма, териала; на фиг. 2 †:вид A на Лиг. 1.

Устройство содержит станину 1, на которой размещены и закреплены узлы устройства. В йижней правой части станины расположен бобинодержатель 2 для установки на него бобины 3 с нитевицным материалом 4, Последовательно по ходу нити и вертикально вверх от бобинодержателя установлены баллоногаситель 5 для успокоения

1 образующейся при размотке петли, на-. тяжитель 6 для обеспечения необхо= ( димого натяжения нитевидного материа-. ла, нитепроводники 7, расположенные до и после натяжителя 6 и служащие для удержания нити при ее движении, контрольное устройство 8 для обна-! .ружения узлов больших размеров на

30 нитевидном материале, направляющий пруток 9, служащий опорой для нити при изменении направления ее движения. За направляющим прутком уста-. новлен пруток 10 останова с противо- 35 весом 11 для выключения всех приборов устройства при обрыве нити. На приклоне 12 смонтированы нитераскладчик с нитеводителем 13 и следящий. валик

14, выполняюций роль уплотнителя на- 40 матываемого материала и датчика слежения за диаметром намотки. Мотальный вал 15 предназначен для закрепления на нем сердечника 16 для намотки. Ограничитель 17 диаметра на45 мотки установлен неподвижно на станине.

В левой части станины установлено одно или несколько веретен 18, на каждом из которых устанавливается бобина 19 с пряжей 20. На веретене закреплен цилиндр 21, имеющий в центре своей верхней торцовой части проводник 22 пряжи, который неподвижно соединен с цилиндром . 1. На некотором

55 расстоянии над проводником 22 пряжи установлен неподвижно по отношению к станине проводник 23 пряжи, Направляющий вал 24 установлен выше проводника 23 пряжи. Средство для подачи волокнистой ленты включает также вытяжной прибор 25. Укладчик волокнистой ленты содержит водитель 26 ровницы, установленный перед вытяжным прибором 25 с возможностью возвратно-поступательного

I перемецения с задержкой в точках реверса, ограничители 27 ширины раскладки ленты, шарнирно смонтированные на оси следяцего валика 14, и. направляющий пруток 28, закрепленный на них. Мотальный вал оснащей торцовыми ограничителями 29 намотки, размещенными с зазором относительно торцов следящего ролика.

Водитель 26 ровницы кинематически связан с приводом вытяжного прибора

25, ограничитель 17 диаметра намотки связан с приводами веретена 18 и вытяжного прибора 25, а с приводом мотального вала 15 связан через блок задержки.

Привод вытяжного прибора через регулятор 30 скорости дополнительно связан со следяцим валиком 14.

Устройство работает следующим образом.

С бобины 3 нитевидный материал 4 проходит последовательно баллоногаситель 5, натяжитель 6, нитепроводники 7, контрольное устройство 8, огибает направляющий пруток 9 и пруток 10 останова. Далее через нитеводитель 13, осуществляюций возвратно-поступательное движение от нитераскладчика 12 под следящим валиком

14, поступает на сердечник 16, закрепленный на врацающемся мотальном валу

15, где крестообразно наматывается.

За счет натяжения нитевидного материала 4, создаваемого натяжителем 6, пруток 10 останова удерживается в рабочем положении. При обрыве или окончании нитевидного материала.противовес 11 прутка 10 останова, не испытывая сопротивления нити, под собственным весом опускается и через приборы управления останавливает устройство.

Одновременно с нитевидным материалом 4 для намотки на сердечник 16 от вытяжного прибора 25 поступает волокнистая прослойка, получаемая из пряжи.

Бобина 19 с пряжей 20 вращается на веретене 18 в сторону раскручивания. Пряжа выходит через вращающийся

94 торцы сердечника подается для намотки большее количество прослойки, что приводит к получению намотки большей плотности на торцах, что необходимо при изготовлении патронных фильтров.

Формула изобретения

1. Устройство для крестообразной намотки нитевидного материала на сердечник, содержащее нитераскладчик с нитевоцителем и следящий валик, смонтированные на приклоне, привод" ной мотальный вал с закрепленным на нем сердечником и ограничитель диаметра намотки, связанный с приводом мотального вала, о т л и ч а ющ е е с я тем, что, с целью расширения технологических возможностей, за счет обеспечения намотки патронных фильтров, оно снабжено средством для подачи в намотку волокнистой ленты и укладчиком волокнистой ленты на сердечнике, а мотальный вал имеет торцовые ограничители раскладки нитевидного материала, размещенные с зазором относительно торцов следящего валика, при этом средство для поцачи волокнистой ленты включает по меньшей мере одно веретено для раскручивания пряжи и вытяжной прйбор, а укладчик волокнистой ленты содержит воцитель ровницы, установленный перед вытяжным прибором с возможностью возвратно-поступательного перемещения с задержкой в точках реверса, ограничители ширины раскладки волокнистой ленты, шарнирно смонтированные на оси следящего валика, и направляющий пруток, закрепленный на них.

2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что привод вытяжного прибора имеет регулятор скорости.

3. Устройство по п.1, о т л ич а ю щ е е с я тем, что привод мотального вала имеет блок задержки связанный с ограничителем диаметра намотки.

4. Устройство по п.1, о т л ич а ю щ е е с я тем, что каждое веретено имеет жестко закрепленный на нем цилиндр для предотвращения слетов витков пряжи.

5 15534 совместно с бобиной и веретеном провоцник 22 пряжи, На участке между вращающимся 22 и неподвижным 23 проводниками происхо5 дит раскручивание пряжи, т. е. пряжа преобразуется в ровницу, которая, огибая поддерживающий вал 24, поступает в воцитель 2б ровницы, который движется возвратно-поступательно от- 1п нрсительно продольной оси мотального вала 15, а в крайних положениях свое го хода задерживается на некоторый промежуток времени.

Укладчик ленты перекрывает зазоры 15 между торцовыми ограничителями 29 намотки и следящим валиком 14, удерживает прослойку от заклинивания ее в этих зазорах, а за счет того, что укладчик закреплен на оси следящего 2о валика 14 подвижно, он при подъеме следящего вала по мере роста диаметра намотки поворачивается вокруг оси и за счет этого остается около зоны пересечения окружностей следящего вала и 25 .торцовых ограничителей намотки с зазором.

Пцдъем приклона во время намотки передается на регулятор 30 скорости вытяжного устройства..По мере роста gg диаметра намотки регулятор скорости поддерживает или изменяет по заданному закону разницу линейных скоростей вытяжного устройства и наматываемого нитевидного материала. Таким образом, меняется линейная плотность волокнистой прослойки в зависимости от роста диаметра намотки..

При цостижении диаметра намотки опрецеленного размера срабатывает ограничитель 17 диаметра и отключает приводы веретена и вытяжного устройства, подача волокнистой прослойки прекращается, а мотальньпЪ вал продолжает вращаться некоторое время. Таким образом наматывается несколько

45 слоев нитевидного материала, после чего останавливается мотальный вал.

Цилиндр 21, неподвижно соединенный с веретеном 18 при вращении вместе с бобиной 19, удерживает в своем объеме петлю пряжи и не повреждает ее за счет исключения трения пряжи о цилиндр при ее разматывании с бобины.

За счет задержки водителя ровницы в крайних положениях своего хода на

1553494 дед А фиг. 2
