Мастика для крепления полимербетонных плит полов

Мастика для крепления полимербетонных плит полов

Иллюстрации

Показать все

Реферат



Изобретение относится к области химии полимеров, а именно к составам мастик для футеровочных работ, в частности для футеровок полов животноводческих помещений. Изобретение позволяет повысить химическую стойкость адгезионного соединения карбамидных полимербетонных плит благодаря использованию в составе мастики, включающей, мас.%:стабилизированный 48%-ный латекс бутадиенстирольного каучука 67 - 70

серный шлам 22 - 26 и воду - остальное. Серный шлам имеет следующий состав, мас.%: сера 74 - 76

низшие органические кислоты 6 - 7 и зола - остальное. 2 табл.

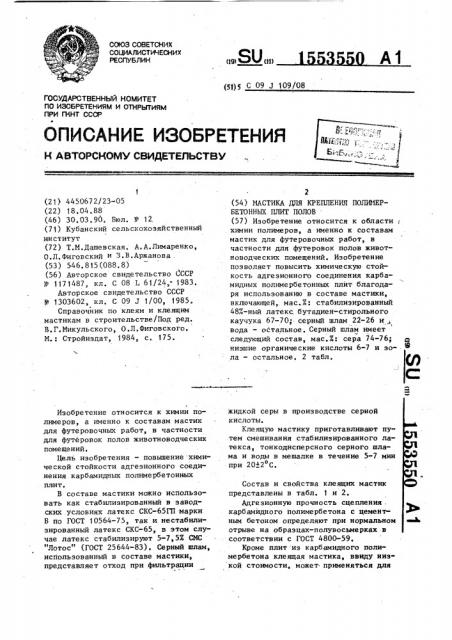

СОЮЗ СОНЕТСНИХ

СОЯИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (И) (5))g С 09 J 109/08

А1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЦТИЯМ

ПРИ ГКНТ СССР

Ф (21) 4450672/23-05 (22) 18.04.88 (46) 30.03.90, Бюл. В 12. (71) Кубанский сельскохозяйственный институт (72) Т.M.Дашевская. А.A.Лимаренко, О.Л. Фиговский H З.В.Аржанова . (53) 546. 815 (088. 8) (56) Авторское свидетельство СССР

Р 1171487, кл. C 08 Ь 61/24, 1983.

Авторское свидетельство СССР

N- 1303602, кл, С 09 3 1/00, 1985.

Справочник по клеям и клеящим мастикам в строительстве/Под ред, В.Г.Микульского, О.Л,Фиговского.

M. Стройиздат, 1984, с. 175.

Изобретение относится к химии полимеров, а именно к составам мастик для футеровочных работ, в частности для футеровок полов животноводческих помещений.

Цель изобретения — повышение химической стойкости адгезионного соединения карбамидных полимербетонных плит.

В составе мастики можно использовать как стабилизированный в заводских .условиях латекс СКС-65ГП марки

Б по ГОСТ 10564-75, так и нестабилизированный латекс СКС-65, в этом случае латекс стабилизируют 5-7,5Х СМС

"Лотос" (ГОСТ 25644-83). Серный шлам, использованный в составе мастики, представляет отход при фильтрации

2 (54) МАСТИКА ДЛЯ КРЕПЛЕНИЯ ПОЛИМЕРБЕТОННЫХ ПЛИТ ПОЛОВ (57) Изобретение относится к области; химии полимеров, а именно к составам мастик для футеровочных работ, в частности для футеровок полов животноводческих помещений. Изобретение позволяет повысить химическую стойкость адгезионного соединения карбамидных полимербетонных плит благодаря использованию в составе мастики, включающей, мас.Х: стабилизированный

48Х-ный латекс бутадиен-стирольного каучука 6?-70; серный шлам 22-26 и, 1 вода — остальное. Серный шлам имеет следующий состав, мас. Х: сера 74-76; р низшие органические кислоты 6-7 и зо- Е ла — остальное. 2 табл. жидкой серы в производстве серной кислоты.

Клеящую мастику приготавливают путем смешивания стабилизированного латекса, тонкодисперсного серного шлама и воды в мешалке в течение 5-7 мин при 20+2 С. ф

Состав и свойства клеящих мастик представлены в табл. 1 и 2.

Адгезионную прочность сцепления . карбамидного полимербетона с цементным бетоном определяют при нормальном отрыве на образцах-полувосьмерках в соответствии с ГОСТ 4800-59.

Кроме плит из карбамидного поли» мербетона клеящая мастика, ввиду низкой стоимости, может применяться для

1553550

67-70

22-26

Остальное

Т а б л и ц а 1

Компоненты

Состав клеящих мастик, мас.%

По изобретению

Контрольные

Базовый объект по ав,св

1303602

Прототип Аналог по авт.св.

N - 1171487

1 2 3

4 5

65 72

28 20

7 8 19 4

19,4

59,1

26

68,5 ?О

24,0 22

7,5 8

2,8

11,5

14,2

7i,5

0,9

Базовый объект Прототип по авт. св, р 1303602

Показатели

Адгезионная прочность после

180 сут экспозиции, ИПа: п поде 6, 1-6,7 4,1 в среде А* 6, 1-6,3 3,2 в среде Б** 6, 1-6,8 3,4 о

Время схватывания при 20 С, мпн: начало 195 65 70 55 65 конец 380 65 70 60 8О

Время набора 707. прочности, сут 6-7 6 5 5 5 5 5

1 осреда А, мас,Х; мочевина 2, Л; мочевая кислота 0,08; Кз80о 0,28; КС1 0,12; 1ОазРОо 0,42;

СаС1е О, 42; %1 оС1 О, 24; NaC1 О, 35; вода 96, 2.

" Среда Б, M»< -° >:, сахароза 20,0; гпокоза 0,05; кислоты; щавелевая 0,30; уксусная 1> муравьиная

0,3; молочная 1,0; масляная 1,0; винная 0,3; лимонная 0,3; вода остальное, 8>3 8>2 8,4 7>2 7,1 2,7

8/ 848>6737020

868587 /47421

160-195

340-350

320 крепления метлахских и мозаично-бетонных плит полов промышленных зданий.

Формула изобре те ния

Мастика для крепления полимербетонных плит полов, включающая стабилизированный 48%-ный латекс. бутадиенстирольного каучука, наполнитель и воду, отличающаяся тем, что, с целью повышения химической стойкости адгезионного соединения карбамидных полимербетонных плит, Стабилизированный латекс СКС-65ГП

48%-ный веерный шлам

Вода

Портландцемент

Песок кварцевый

Фурилмочевиноформальдегидная смола БС-40 (ГОСТ 6-05- .

1750-77)

Натриевая соль сульфированной нафталинформальдегидной смолы

"Дисперга др НФ" (ГОСТ 6846-79)

Карбамидноформальдегидная смола КФ-Ж мастика содержит в качестве наполнителя серный шлам состава, мас.%:

Сера 74-76

Низшие органические кислоты 6-7

Зола Остальное при следующем соотношении компонентов мастики, мас.%:

Латекс бутадиенстирольного каучука

Серный шлам

Вода

Т а б л н ц а 2

Состав по изобретен>оо Контрольный состав Аналог по авт, св, 1 . 2 3 - 4 5 !> 117 1487
