Рабочее оборудование кюветовосстановителя

Рабочее оборудование кюветовосстановителя

Иллюстрации

Показать все

Реферат



Изобретение относится к землеройной технике. Цель изобретения - обеспечение увеличения производительности. Кюветовосстановитель состоит из установленной на задней полураме трактора 1 несущей рамы 2, на которой установлена поворотная колонка 3. На колонке 3 закреплен манипулятор 4 с рукоятью 5 и рабочим органом 6. Последний связан с рукоятью 5 гидроцилиндром 7 и тяговым канатом 8 с консольной балкой 9, выполненной в виде арки. Консольная балка (секция) 9 связана с выдвижной секцией 10, расположенной на раме 2 в ползунах. Консольная секция может поворачиваться в горизонтальной плоскости компенсирующим гидроцилиндром 12. Консольная секция 9 может быть выполнена в виде трапеции, наружная сторона которой имеет удлинитель, перемещаемый гидроцилиндром. При работе рабочий орган 6 опускается в кювет, а канат 8 располагается по оси рабочего органа 6 параллельно продольной оси трактора 1. При движении трактора 1 рабочий орган 6 срезает грунт и по лотку отводит его за откос кювета. 1 з.п. ф-лы, 7 ил.

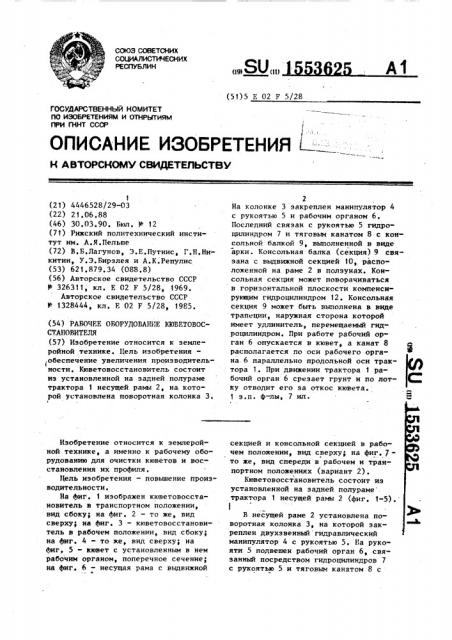

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (l9) 01) (51) 5 Е 02 F 5/28

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

IlPH ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ =К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

1 (21) 4446528/29-03 (22) 21. 06. 88 (46) 30.03.90. Бюл. К 12 (71) Рижский политехнический институт им. А.Я.Пельше (72) В.Б.Лагунов, Э.Е.Путнис, Г.Н.Никитин, У.Э.Бирзлея и А.К.Репулис (53) 621.879.34 (083.8) (56) Авторское свидетельство СССР 326311, кл. Е 02 F 5/28, 1969 °

Авторское свидетельство СССР

В 1328444, кл, F. 02 F 5/28, 1985. (54) РАБОЧЕЕ ОБОРУДОВАНИЕ КЮВЕТОВОССТАНОВИТЕЛЯ (57) Изобретение относится к землеройной технике. Цель изобретения—

1 обеспечение увеличения производительности. Кюветовосстановитель состоит из установленной на задней полураме трактора 1 несущей рамы 2, на, которой установлена поворотная колонка 3.

Изобретение относится к землеройной технике, а именно к рабочему оборудованию для очистки кюветов H восстановления их профиля.

Цель изобретения — повышение производительности.

На фиг. 1 изображен кюветовосстановитель в транспортном положении, вид сбоку; на фиг. 2 — то же, вид сверху; на фиг. 3 — кюветовосстановитель в рабочем положении, вид сбоку; на фиг. 4 - то же вид сверху; на фиг, 5 — кювет с установленным в нем рабочим органом, поперечное сечение; на фиг. 6 — несущая рама с выдвижной

2

На колонке 3 закреплен манипулятор 4 с рукоятью 5 и рабочим органом 6.

Последний связан с рукоятью 5 гидроцилиндром 7 и тяговым канатом 8 с консольной балкой 9, выполненной в виде арки. Консольная балка (секция) 9 связана с выдвижной секцией 1О, расположенной на раме 2 в ползунах. Консольная секция может поворачиваться в горизонтальной плоскости компенсирующим гидроцилиндром 12. Консольная секция 9 может быть выполнена в виде трапеции, наружная сторона которой имеет удлинитель» перемещаемый гидроцилиндром. При работе рабочий орган 6 опускается в кювет, а канат 8 располагается по оси рабочего органа 6 параллельно продольной оси трактора 1. При движении трактора 1 рабочий орган 6 срезает грунт и по лотку отводит его sa откос кювета.

1 запе Ф лы» 7 ил секцией и консольной секцией в рабочем положении, вид сверху на фиг. 7то же, вид спереди в рабочем и транпортном положениях (вариант 2).

Ъ

Кюветовосстановитель состоит из установленной на задней полураме трактора 1 несущей рамы 2 (фиг. 1-5).

В несущей раме 2 установлена поворотная колонка 3, на которой закреплен двухзвенный гидравлический манипулятор 4 с рукоятью 5. На рукояти 5 подвешен рабочий орган 6, связанный посредством гидроцилиндров 7 с рукоятью 5 и тяговым канатом 8 с

1 553625 консольной балкой 9, выполненной в виде арки.

Канат 8 закреплен в средней части рабочего органа 6 на гребенках и на конце консольной балки (секции) 9, 5 связанной вьдвижной секцией 10, расположенной на несущей раме 2 в полэунах 11. Консольная балка 9 с опорной выдвижной секцией 10 установлена поперек оси трактора с воэможностью продольного перемещения в полэунах

11 и может поворачиваться в горизонтальной плоскости посредством компенсирующего гидроцилиндра управления

12.

Консольная балка 9 может быть выполнена откидной в вертикальной плоскости (фиг. 7). Только балка 9 выполняется в виде трапеции, в наружной стороне которой размещается удлинитель 13, внутри которого имеется гидроцилиндр 14 — компенсатор провисания каната 8 на поворотах.

Кюветовосстановитель работает сле- 2 дующим образом.

В зависимости от глубины кювета и его расположения относительно поверхности дорожного покрытия выставляется угол — угол оси рабочего ор30 гана 6 относительно оси манипулятора 4 (фиг. 4).

Тяговый канат 8 располагается по оси рабочего органа 6 и параллельно оси продольной трактора 1 с помощью консольной балки 9, .вьдвижной секции

10 или удлинителя 13. С помощью манипулятора 4 выставляется необходимая глубина, на которой должен работать рабочий орган 6. На фиг. 3 пунктиром показаны параметры работы при установке балки 9 с удлииителем 13. После проведения установочных работ начинается очистка кювета.

Трактор 1 движется по проезжей части или обочине дороги по левой стороне. В это время рабочий орган

6, срезая лишний слой грунта, по лотку рабочего органа 6 выталкивает на внешний откос кювета грунт, растительные остатки и т,п, При движении по дороге, пересекаюrqeA сложный рельеф, глубина и положение кювета (например, на поворотах) меняется, поэтому оператор может в

I процессе движения корректировать глубину и вылет рабочего органа 6 с помощью манипулятора 4 и консольной балки 9. На поворотах возможно провисание тягового каната 8, которое компенсируется при помощи гидроцилиндра 12 (вариант 1) или 14 (вариант 2).

В транспортном положении (фиг.1, 2,7) консольная балка убирается за габариты машины.

Формула и э обретения

1. Рабочее оборудование кюветовосстановителя, включающее базовую машину с несущей рамой и размещенной на ней поворотной колонкой с манипулятором, содержащим рукоять с рабочим органом, гидроцилиндры управления манипулятором, рукоятью и рабочим органом, консольную балку с компенсирующим гидроцилиндром и гидропривод, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности, консольная балка выполнена иэ поперечной выдвижной секции, расположенной посредством направляющих на несущей раме, и иэ шарнирно связанной с ней консольной секции, выполненной в виде арки, которая шарнирно связана с несущей рамой компенсирующим гидроцилиндром с возможностью ее поворота в горизонтальной плоскости.

2. Рабочее оборудование по п. 1, о т л и ч а ю щ е е с я тем, что консольная секция выполнена трапециевид- ной и посредством горизонтальной оси связана с вьдвижной секцией, при этом наружная сторона трапеции имеет удлинитель и связанный с ним и наружной стороной трапеции гидроцилиндр.!

553625

Фиг. 3

1553625

1553625
