Панель пола

Панель пола

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству, а именно к конструкциям полов животноводческих зданий. Цель изобретения - снижение материалоемкости и повышение эксплуатационной надежности. Панель пола включает покрытие 2, несущий слой 3, поперечные ребра жесткости 4, соединительный ступенчатый выступ 5, выполненный в виде продольного ребра жесткости, верхняя грань которого имеет наклон в сторону несущего слоя, и выемку 6. Выемка 6 на противоположной стороне выполнена с образованием гребня 7 с уступом 8. Нижняя грань гребня наклонена к уступу параллельно верхней грани 9 продольного ребра жесткости. На вертикальных продольных гранях несущего слоя выполнены наклонные выемки 10. Нижняя грань поперечных ребер жесткости 4 выполнена с наклоном вверх в направлении от продольного ребра жесткости 5 к гребню 7. Нижняя часть панели покрыта гидроизоляционным слоем 11. 1 з.п. ф-лы, 4 ил.

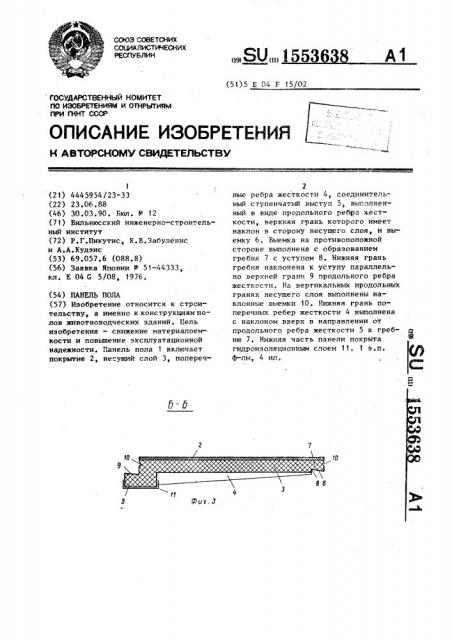

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИX

РЕСПУБЛИН

А1 (19) (11) (51)5 Е 04 F 15/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР! (21) 4445954/23-33 (22) 23.06.88 (46) 30.03.90. Бюл. № 12 (») Вильнюсский инженерно-строительный институт (72) P.Ã.Ïéõóòèñ, К.В.Забуленис и А.А.Кудзис (53) 69.057.6 (088.8) (56) Заявка Японии № 51-44333, кл. Е 04 С 5/08, 1976. (54) ПАНБ1Ь ПОЛА (57) Изобретение относится к строительству, а именно к конструкциям полов животноводческих зданий. Цель изобретения — снижение материалоемкости и повышение эксплуатационной надежности. Панель пола 1 включает покрытие 2, несущий слой 3, попереч2 ные ребра жесткости 4, соединительный ступенчатый выступ 5, выполненный в виде продольного ребра жесткости, верхняя грань которого имеет наклон в сторону несущего слоя, и выемку б. Выемка на противоположной стороне выполнена с образованием гребня 7 с уступом 8. Нижняя грань гребня наклонена к уступу параллельно верхней грани 9 продольного ребра жесткости, На вертикальных продольных гранях несущего слоя выполнены наклонные выемки 10. Нижняя грань поперечных ребер жесткости 4 выполнена с наклоном вверх в направлении от продольного ребра жесткости 5 к гребню 7. Нижняя часть панели покрыта е гидроизоляционным слоем 11. 1 з.п. ф-лы, 4 ил .

С:

1553638

Изобретение относится к строительству, а именно к конструкциям полов животноводческих зданий.

Цель изобретения — снижение мате5 риалоемкости и повышение эксплуатационной надежности.

На фиг ° 1 показана панель пола, план; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 1; на фиг. 4 - узел соединения смежных панелей.

Панель пола 1 включает покрытие 2, несущий слой 3, поперечные ребра жесткости 4, соединительный ступенчатый выступ 5, выполненный в виде продольного ребра жесткости, верхняя грань которого имеет наклон в сторону несущего слоя и выемку 6. Выемка 6 на противоположной выступу стороне выполнена с образованием гребня 7 с уступом 8. Нижняя грань гребня 7 наклонена к уступу 8 параллельно верхней грани 9 продольного ребра жесткости. На вертикальных продольных гранях несущего слоя 3 выполнены наклонные выемки 10. Нижняя грань поперечнъпс ребер жесткости 4 выполнена с наклоном вверх в направлении от продольного ребра жесткости 5 к гребню

7. Нижняя часть панели покрыта гид" роизоляционным слоем 11 ° При соединении двух смежных панелей в полость между наклонными выемками 10 устанавливается упругая прокладка 12, которая изолируется мастикой и заделывается цементно-песчаным раствором 13 с образованием лотка 14 с уклоном.

Уклон лотка образуется за счет продольного наклона выемки 1Ñ.

В случае проникновения влаги через заделку стыка она отводится по угловой части наклонной плоскости 9, не попадая под пол„

Защита панели от грунтовой влаги осуществляется нанесением на нижнюю часть панели (примерно на 1/3-1/4 от всей высоты) гидроиэоляционного слоя

11.

Панель пола укладывается непосредственно на основание с песчанным прослоек. В начальный период после укладки две смежные панели опираются лишь продольным ребром жесткости 5. По мере уплотнения основания и осадки его площадь опоры панелей увеличивается за счет поперечных ребер жесткости

4, Таким образом, учитывается неравно- мерность деформации основания на различных участках продольных ребер жест кости панелей и обеспечивается рав" номерность осадки панели.

Формула изобретения

1. Панель пола, включающая покрытие, несущий слой, поперечные ребра жесткости, соединительный ступенчатый выступ с одной стороны панели и выемку на противоположной ее стороне, отличающаяся тем, что, е целью снижения материалоемкости и повышения эксплуатационной надежности панели, ступенчатый выступ выполнен в виде продольного ребра жесткости с верхней гранью, наклоненной в направлении несущего слоя, а выемка выполнена с образованием гребня с уступом, нижняя грань которого наклонена к уступу параллельно верхней грани продольного ребра, при этом на вертикальных продольных граням несущего слоя выполнены наклонные выемки.

2. Панель по п. 1, о т л и ч а ющ а я с я тем, что нижняя грань поперечных ребер жесткости выполнена с наклоном вверх в направлении от продольного ребра жесткости к гребню.

)553638

A-А

1553638

Составитель С.Шашурин

Редактор Н.Горват Техред y1,дидьцс

Корректор М.Максимиаинец

Эаказ 440

Тираж 586

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва„ Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101
