Состав закладочной смеси

Состав закладочной смеси

Иллюстрации

Показать все

Реферат



Изобретение относится к горной промышленности и предназначено для закладочных работ при подземной разработке месторождений. Цель - повышение прочности закладочного массива, снижение затрат и увеличение объема утилизации промышленных отходов. Состав смеси включает золоунос 19 - 34% от общей массы, доломит - известковые отходы обогащения неметаллических полезных ископаемых (21 - 45%), песок (19 - 34%) и воду (остальное). Смесь приготавливают путем перемешивания перечисленных компонентов с водой с получением осадка стандартного конуса 12 см. Прочность образцов закладочного массива после 90 сут выдержки составляла 17,6 - 22,4 МПа. 1 табл.

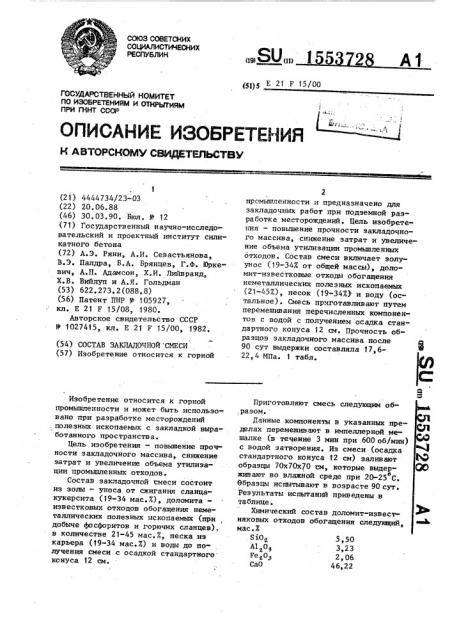

ССЮЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

09) (11) щ)5 E 21 F 15/00 опислние изоБРетения

Й ABTQPCHQMV СвйдЕТЕЛЬС ГВУ

S 50

3,23

2,06

46,22

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИНМ

ПРИ ГННТ ССО= (21) 4444734/23-03 (22) 20.06.88 (46) 30.03,90. Бюл. № 12 (71) Государственный научно-исследовательский и проектный институт силикатного бетона (72) А.Э. Ряни, А.И. Севастьянова, В.Э. Палдра, Б.А. Брянцев, Г.Ф. Юркевич, А.П. Адамсон, X.È. Лийвранд, Х.В. Вийлуп и А.Я. Гольдман (53) 622.273.2(088.8) (56) Патент ПНР ¹ 105927, кл. Е 21 F 15/08, 1980.

Авторское свидетельство СССР № 1027415, кл, Е 21 F t5/00, 1982, (54) СОСТАВ ЗАКЛАДОЧНОЙ СМЕСИ (57) Изобретение относится к горной

Изобретение относится к горной промышленности и может быть использовано при разработке месторождений ,полезных ископаемых с закладкой выработанного пространства.

Цель изобретения — повышение прочности закладочного массива, снижение затрат и увеличение объема утилизации промышленных отходов.

Состав закладочной смеси состоит из эолы — уноса от сжигания сланцакукерсита (19-34 мас.Ж), доломитаизвестковых отходов обогащения неметаллических полезных ископаемых (при добыче фосфоритов и горючих сланцев), в количестве 21-45 мас.Ж, песка иэ карьера (19-34 мас.Ж) и воды до получения смеси с осадкой стандартного конуса 12 см. промьппленности и предназначено для закладочных работ при подземной разработке месторождений. Цель изобретения — повышение прочности закладочного массива, снижение затрат и увеличение объема утилизации промышленных отходов. Состав смеси включает золуунос (19-34Ж от общей массы), доломит-известковые отходы обогащения неметаллических полезных ископаемых (21-45Ж), песок (19-34Ж) и воду (остальное). Смесь приготавливают путем перемешивания перечисленных компонентов с водой с получением осадка стандартного конуса 12 см. Прочность образцов закладочного массива после

90 сут выдержки составляла 17,622,4 МПа. 1 табл.

Приготовляют смесь следующим об, разом.

Данные компоненты в указанных пределах перемешивают в нмпеллерной мешалке (в течение 3 мин при 600 об/мин) с водой затворения. Из смеси (осадка стандартного конуса 12 см) заливают образцы 70х70х 0 см, которые выдер- ОО живают во влажной среде при 20-25 С.

Образцы испытывают в возрасте 90 сут.

Результаты испытаний приведены в таблице.

Химический состав доломит-известняковых отходов обогащения следующий, мас.Ж

Si0<

А1 0

Ре Оз

СаО

1553728 сжи а ия сла ца — кукерсита к самостоятельному твердению. При затвердевании смеси наблюдается линейное расширение образца 0,8-1,57 (за

10 сут), что предотвращает усадку массива. .,Формула изобретения

Состав закладочной смеси, включа ющий золу-унос, песок и воду, о т1

Мяо 3,78 личающий ся тем, что, с

На О + К О 0,77 целью повышения прочности закладочСО и вода остальное ного массива, снижения затрат и увеКак следует из таблицы, предлага- личения объема утилизации промышлен5 емая закладочная смесь имеет проч- ных отходов, он дополнительно содерность на сжатие после твердения жит доломит-известняковые отходы в течение 90 сут 17, 6-22, 4 МПа. Твер- обогащения неметаллических полезных дение закладочной смеси происходит ископаемых при следующем соотношении за счет способности золы-уноса от 10 компонентов мас.7

r н н

Зола-укос

Доломит-известняковые отходы обогащения неметаллических полезных ископаемых

Песок

Вода

19-34

21-45

19-34

Остальное

Физико-механические характеристики состава смеси

Содержание компонентов в закладочной смеси, мас.X

Состав смеси

Предел прочности нри сжатии, МПа, в возрасте

90 сут

Зола-унос от сжигания

Доломит — Песок известняВода Портландцемент сланца кукерсита ковые отходы

Составитель В. Журавлев

Редактор И. Касарда Техред М, Ходанич Корректор Л. Бескид

Заказ 445 Тираж 384 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Ужгород, ул. Гагарина,101

Предлагаемый.

2

4

6

8

11

12

13

14

16

17

15,0

18,0

19,0

20,0

22,0

22,5

23,0

24,0

25,0

27,0

29,5 .

30,0

30,5

32,0

34,0

35,0

40,0

45,0

50,0

46,0

45,0

45,0

45,0

44,0

43,0

40,0

35,0

32,0

30,0

30,0

25,0

23,0

21,0

15,0

8,0

5,0

15,0

18 0

19,0

20,0

22,0

22,5

23,0

24,0

25,0

27,0

29 5

30,0

30,5

32,0

34,0

35,0

40,0

40,0

20,0

18,0

17,0

15,0

11,0

11,0

11,0

12,0

15,0

14 0

11,0

10,0

14,0

13,0

11,0

15,0

12,0

15,0

2,9

4,7

18,5

18,1

17,6

18,9

18,9

18,5

18,8

19,1

21,0

20,3

22,2

22,4

21,0

6,3

5,6

3,1
