Эй 155376

Класс В 23b; 49а, 9

В 23b; 49а, 17

СССР

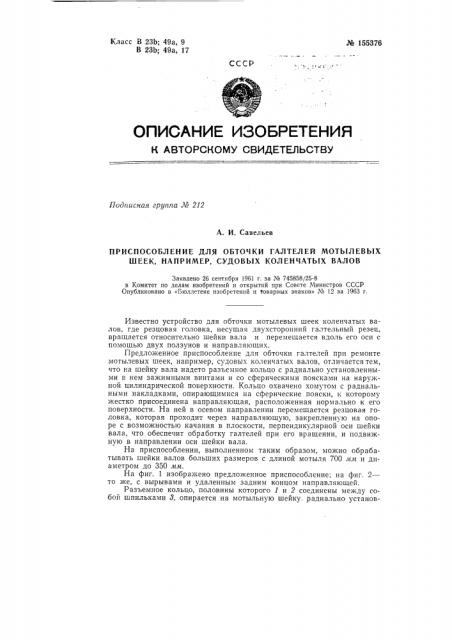

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Поописная группа Ji 212

А. И. Савельев

ПРИСПОСОБЛЕНИЕ ДЛЯ ОБТОЧКИ I AJITEJIEA МОТЫЛЕВЪ|Х

ШЕЕК, НАПРИМЕР, СУДОВЫХ КОЛЕНЧАТЫХ ВАЛОВ

Заявлено 26 сентября 1961 г. за № 745858/25-8 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» № 12 за 1963 г.

Известно устройство для обточки мотылевых шеек коленчатых валов, где резцовая головка, несущая двухсторонний галтельный резец, вращается относительно шейки вала и перемещается вдоль его оси с помощью двух ползунов и направляющих.

Предложенное приспособление для обточки галтелей при ремонте мотылевых шеек, например, судовых коленчатых валов, отличается тем, что на шейку вала надето разъемное кольцо с радиально установленными в нем зажимными винтами и со сферическими поясками на наружной. цилиндрической поверхности. Кольцо охвачено хомутом с радиальными накладками, опирающимися на сферические пояски, и которому жестко присоединена направляющая, расположенная нормально к его поверхности. На ней в осевом направлении перемещается резцовая головка, которая проходит через направляющую, закрепленную на опоре с возможностью качания в плоскости, перпендикулярной оси шейки вала, что обеспечит обработку галтелей при его вращении, и подвижную в направлении оси шейки вала.

На приспособлении, выполненном таким образом, можно обрабатывать шейки валов больших размеров с длиной мотыля 700 .ил и дна м ет ром до 350 мм.

На фиг. 1 изображено предложенное приспособление; на фиг. 2— то же, с вырывами и удаленным задним концом направляющей.

Разъемное кольцо, половины которого 1 и 2 соединены между собой шпильками 8, опирается на мотыльную шейку. радиально установМ 155376 лепными в нем зажимными винтами 4 и имеет снаружи два сферических пояска. Кольцо охватывается хомутом, состоящим из частей 5 и б, соединенных шпильками 7 и снабженных двенадцатью радиальными накладками 8, опирающимися на сферические пояски кольца.

Два опорных винта 9 удерживают хомут от поворота вокруг своей оси. К хомуту жестко присоединена направляющая 10, расположенная нормально к его поверхности. По ней с помощью винта 11, снабженно о лимбом, перемещается pe3UoaaH ro. o t 12 с pe3uai H 13, руемыми винтами 14.

Направляющая 10 скользит в качающейся на оси 15 направляющей 1б, ко-орая закреплена на опоре 17 и перемещается вдоль оси шейки с помощью лимбов 18. Спора 1б, в свою очередь, закреплена на неподвижной опоре 19.

Для контроля правильности установки направляющей 10 служит индикатор 20. Обточка галтелей производится вращением вала вместе с жестко связанным с ним разъемным кольцом относительно резцов.

Предмет изобретения

1. Приспособление для обточки галтелей мотылевых шеек, например, судовых коленчатых валов, отл и ч а ю щ ее с я тем, что, с целью обработки шеек крупногабаритных валов, оно выполнено в виде надеваемого на шейку вала разъемного кольца с радиально установленными в нем зажимными винтами и со сферическими поясками на наруж ной цилиндрической поверхности, охватываемого хомутом, снабженным радиальными накладками, опирающимися на сферические пояски, к которому жестко присоединена направляющая, расположенная нормально к его поверхности, с перемещающейся на ней в осевом направлении резцовой головкой и проходящей через направляющую, закрепляемую на опоре с возможностью качания в плоскости, перпендикулярной оси шейки вала для обеспечения обработки галтелей при его вр ащении.

2, Приспособление по п. 1, о т л и ч а ю щ е е с я тем, что, с целью регулирования положения резцовой головки в направлении оси шейки вала, направляющая выполнена подвижной по его оси. г з, 2П 9 (2

11 1
