Реферат



№ 15539»

V>ëàññ В 30b; 58а, 1

В 30)»; 58а, 8

СССР

Ь< 1А, 1;

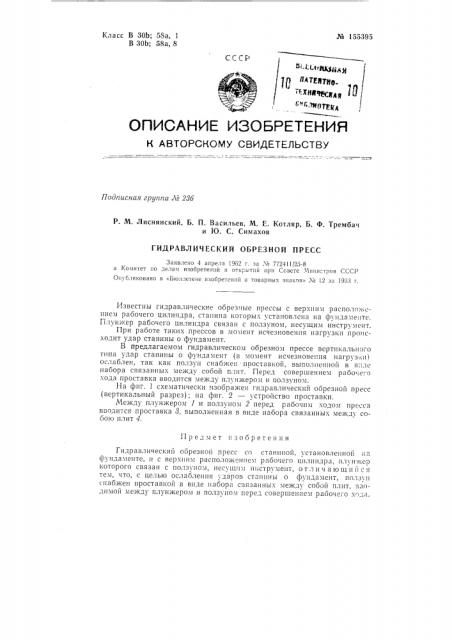

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная груггпа ¹ 286

P. М. Лиснянский, Б. П. Васильев, М. Е. Котляр, Б. Ф. Трембач и 1О. С. Симахов

ГИДРАВЛИЧЕСКИЙ ОБРЕЗНОЙ ПРЕСС

Заявлено 4 апреля 1962 г, за ¹ 772411/25-8 в 1(омитет по делам изобретений и открытий при Ссвеге 11иниегров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» 1Хв 12 за 1958 г.

Известны гидравлические обрезные прессы с верхним расположе»»eiI рабочего цилиндра, станина которых установлена на фундаменте.

Плунжер рабочего цилиндра связан с ползуном, несущим инструмент.

При работе таких прессов в момент исчезновения нагрузки происходит удар станины о фундамент.

В предлагаемом гидравлическом обрезном прессе вертикального типа удар станины о фундамент (в момент исчезновения нагрузки) ослаблен, так как ползун снабжен проставкой, выполненной в виде набора связанных между собой плит. Перед совершением рабо;его хода проставка вводится между плунжером и ползуном.

На фиг. 1 схематически изображен гидравлический обрезной пресс (вертикальный разрез); на фиг. 2 — устройство проставки.

Между плунжером 1 и ползуном 2 перед рабочим ходом привеса вводится проставка 8. выполненная в виде набора связанны., между собою плит 4.

Предмет изобретения

Гидравлический оорезной пресс сп станиной, установленной на фундаменте, и с верхним располохке|н|ем рабочего цилиндра, плунжер которого связан с ползуном, несущим инструмент, отл и ч à Io II тем, что, с целью ослабления ударов ст",ø113û о фундамент, ползун снабжен проставкой в виде набора связанных между собой плит, вводимой между плунжером и ползупом перед совершением рабочего хо,и.

Составитель Е. М. Герцик

Редактор Б. С. Панкина Техред В. П. Краснова Корректор И. С. Дроздова

Поди. к печ. 7/V I I I — 63 г. Формат бум. 70 Q 108 />q Объем 0,2б изд. л.

Зак, 1981/8 Тираж 1000 Цена 4 коп.

ЦНИИИИ Государственного козп тета по делам иобретеннй иоткрытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
