Реферат



Изобретение может быть использовано в радиоэлектронной и приборостроительной промышленности. Цель изобретения - повышение производительности. Устройство содержит ванну 4 для лака, которая может перемещаться в вертикальном направлении штоком 5 гидроцилиндра 2 привода ее перемещения. Обрабатываемые платы 27 закрепляют в подвеске 15, устанавливаемой в шпиндель 16 механизма захвата и центрифугирования. На штоке 5 закреплен стакан 21 с сигнальными шпонками 20 путевых переключателей, в зоне перемещения которых установлены индукционные датчики 22...25. По сигналам датчиков блок управления 18 переключает пневмораспределители 12, 13 и 14, изменяющие скорость перемещения штока 5 переключением золотника 10 с пневмоприводом 11 при погружении плат 27 в ванну 2 с покрытием и извлечении. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (!9! (!!! (Я)5 Н 05 K 3/28, В 05 С 3/09

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ .с.-."- - -.:.:

1 (21) 4309146/24-21 (22) 28.07.87 (46) 30,03.90. Бюл, В 12 (71) Кишиневский завод "Сигнал" (72) Н.А.Першин (53) 621.396.002 (088.8) (56) Авторское свидетельство СССР, У 957445, кл. Н 05 К 3/28, 1981. (54) УСТРОЙСТВО Для НАНЕСЕНИЯ ПОКРЬГП1Я НА ПЕЧАТНЫЕ ПЛАТЫ (57) Изобретение может быть использовано в радиоэлектронной и приборостроительной промышленности. Цель изобретения - повышение производи-,ельности, Устройство содержит ванну 4 для лака, которая может перемещаться в вертикальном направлении

2 штокам 5 гидроцилиндра 2 привода e6 перемещения. Обрабатываемые платы

27 закрепляют в подвеске 15., устанавливаемой в шпиндель 16 механизма захвата и центрифугирования„ На штоке 5 закреплен стакан 21 с сигнальными шпонками 20 путевых переключателей, в.зоне перемещения которых установлены индукционные датчики

22...25. По сигналам датчиков блск управления !8 переключает иидукциои ные пневмораспределители )2, 13 и 14, изменяющие скорость перемещения DToка 5 переключением золотника 1О с пневмоприводом !1 при погружении плат 27 в ванну 2 с покрытием,и извлечении. 3 ил, 1554147

Изобретение Относится K радио электронной и приборостроительной промышленности и может быть использовано для нанесения защитного покрытия на печатные платы с монтажом,.

Цель изобретения — повышение производительности в работе путем ускоренного перемещения ванны с покрытием после извлечения из нее пе«атной платы.

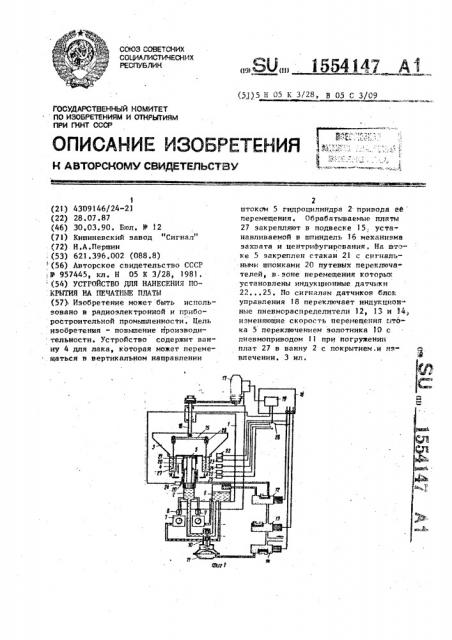

На фиг.1 изображена схема предлагаемого устройства; на фиг.2 — раэфез А-А на фиг.1 (размещение путевых переключателей устройства); на фиг.3- 15 «ид Б на фиг.2 (размещение сигналь «ых шпонок на опорном элементе).

Устройство содержит станину 1, силовой цилиндр 2 и резервуар 3 с кольцевой ванной 4 для лака, соеди- 20 нениой co штоком 5 гидроцилиндра 2 «ривода перемещения ванны 4. Нижняя полость гидроцилиндра 2 соединена с емкостью 6 для масла через трубопроводы, в которых устаповлены гидродроссели 7 с обратными клапанами

8 и 9, и через трубопровод, в котором установлен золотник 10 с мембранE :-:- пневмопровидом 11. Устройство содержит электромагнитные пневморасПрепелители 12-,14 подключенные к пневмогети, Пневмораспределитель 12 еоедннен с верхней полостью гидроц- чиндра 2 и с емкостью 6 а пневМораспределитель 14 соединен с пневмоприводом,11 золотника 10. Над резервуаром 3 размещен механизм захвата и центрифугирования, содержащий быстросменную подвеску 15, установленную на шпинделе 16,.соединенном 40 с электродвигателем 17 подключенный к блоку 18 управления, содеуйкащему реле 19 времени. Устройство содержит путевые переключатели в виде сигнальньтх шпонок 20, установленных на опорном элементе в виде стакана 21, закрепленного на штоке 5 гидроцилиндра 2, . и индукционных датчиков

22"" " 5 ".Стаиовл *нны" EEG "танине 1 в зоне перемещения сигнальных шпонок 20. Датчики 23 и 25 через переключатель 26р а датчики 22 H 24 непосредственно Подключены K блоку

18 управления, к которому подключены также и пневмораспределители 12-14.

Печатные платы 27 закрепляются в

"=а"-жимах 28 подвески 15.

Устройство работает следующим

Об;ра9o_#_, Подвеску 5 с загруженными платами 27 закрепляют на шпинделе !6, после чего производят подъем ванны

4. При этом пшевмораспределителем 12 сжатый воздух подается в емкость

6, вытесняя масло в полость гидроцилиндра 2, Масло поступает в гидроцилиндр 2 двумя путями: через золотник 10 и через гидродроссель 7 и обратный клапан 8. Проиеходит быстрый подъем штока 5. При достижении требуемого уровня срабатывает один из путевых переключателей, датчик 23 или 25 которого подкл|очен к блоку 18 управления, в результате чего пневмораспределитель 14 соединяет полость пневмопривода 11 золотника 10 с атмосферой, Золотник 10 перекрывает трубопровод и масло в гидроцилиндр поступает только через обратный клапан 8. Происходит медленный подъем ванны 4 и погружение плат 27 в ванну 4, скорость которого определяется гидродросселем 7. В конце рабочего хода вверх срабатывает датчик 22, по сигналу которого блок

18 управления осуществляет выдержку плат 27 в ванне. Затем пневмораспределитель 12 переключает подачу сжатого воздуха в верхнюю полость гидроцилиндра 2, а емкость 6 соединяет с атмосферой. Масло через Обратный клапан 9 поступает в емкость 6. Происходит медленное опускание ванны 4.

После .того, как плата выходит из лака, по сигналу датчика 23 или 25 блок 18 переключает пневмораспределитель 14, золотник 10 соединяет емкость 6 с гидроцилиндром 2 и проис-, ходит ускоренное опускание ванны 4.

Датчик 24 выдает сигнал на включение электродвигателя 17 и осуществляется центрифугирование плат 27 для удаления излишков лака, по окончании которого пневмораспределители 12 и

13 соединяют гидроцилиндр 2 и ем- кость 6 с атмсоферой. Подвеску 15 с платами 27 снимают со шпинделя 16.

Изобретение позволяет осуществить ускоренный подъем и опускание Ыанны на нерабочих участках, что повышает производительность работы при нанесении покрытий на платы различных типоразмеров.

Формула и з о б р е т е н и я

Устройство для нанесения покры". тия, на печатные платы, содержащее резервуар с кольцевой ванной для

-лака, соедине????ой со штоком гидроцилиндра привода ее вертикального возвратно-поступательного перемешения, и механизм захвата и центрифугирования печатных плат, о т л и ч а ю щ е е с я тем, что, с целью повьппения производительности, оно снабжено путевыми перек?почателями и электромагнитными пневмораспределнтелями, а привод перемещения ванA-А

155ч 1 4 7

i?bi снаб7(ен эо ?о T??HKc!M Г ме ?бран .?ым п??евиоприс одом соеГи?не?п?ым ".. од зим иэ пневмораспределителей, пгичем

5 путевые переключатели выполнены в виде с??гнальных п?попок, установлен- ных .на спорном элементе в виде ста-. кана, закрепленного иа штоке гидроцилиндра, н ?пгдукционных датчиков, установленных в зоне перемещения снгнальнь?х шпонок.
